ФРЕЗЕРОВАНИЕ РЕЗЬБЫ (Zyklus 262, DIN/ISO: G262) 4.6
4
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
119

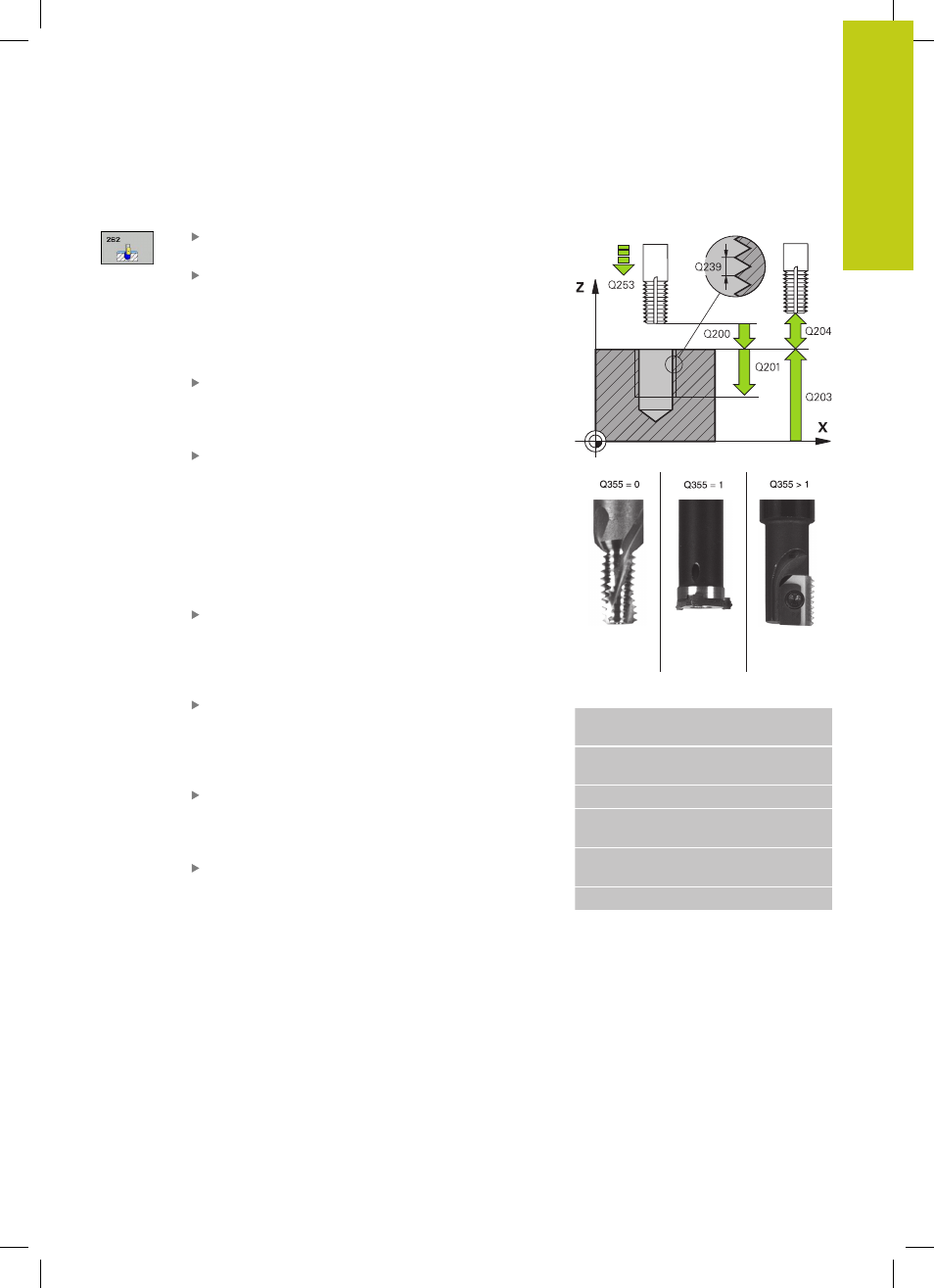

Параметры цикла
Заданный диаметр Q335: диаметр резьбы.
Диапазон ввода: от 0 до 99999,9999
Шаг резьбы
Q239: шаг резьбы. Символ
определяет направление резьбы - вправо или
влево:
+ = правая резьба
– = левая резьба
Диапазон ввода от -99.9999 до 99.9999
Глубина резьбы
Q201 (в инкрементах):
расстояние между поверхностью заготовки и
дном резьбы. Диапазон ввода от -99999.9999 до
99999.9999
Добавление
Q355: Число витков резьбы, на
которые перемещается заготовка:
0 = винтовая линия на глубину резьбы
1 = непрерывная винтовая линия по всей длине
резьбы
>1 = несколько винтовых линий с подводом и
отводом, при этом УЧПУ перемещает заготовку
на Q355 по мере подъема. Диапазон ввода от 0
до 99999
Подача предварительного позиционирования
Q253: скорость перемещения инструмента
при врезании в заготовку или при выходе из
заготовки в мм/мин Диапазон ввода: от 0 до
99999,9999 или через FMAX, FAUTO
Вид фрезерования Q351
: Вид фрезерования при
M3
+1 = фрезерование при подаче
–1 = фрезерование против подачи (При вводе 0
обработка выполняется в попутном направлении)
Безопасное расстояние
Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода: от 0 до
99999,9999
Коорд. поверхности заготовки
Q203
(абсолютная): координата поверхности заготовки.
Диапазон ввода от -99999.9999 до 99999.9999
Кадры УП
25 CYCL DEF 262 ФРЕЗЕРОВАНИЕ
РЕЗЬБЫ
Q335=10
;ТРЕБУЕМЫЙ
ДИАМЕТР
Q239=+1.5 ;ШАГ
Q201=-20 ;ГЛУБИНА ПРОФИЛЯ
РЕЗЬБЫ
Q355=0 ;ДОПОЛНИТЕЛЬНЫЙ
ХОД
Q253=750 ;ПОДАЧА ПРЕДПОЗИЦ.
