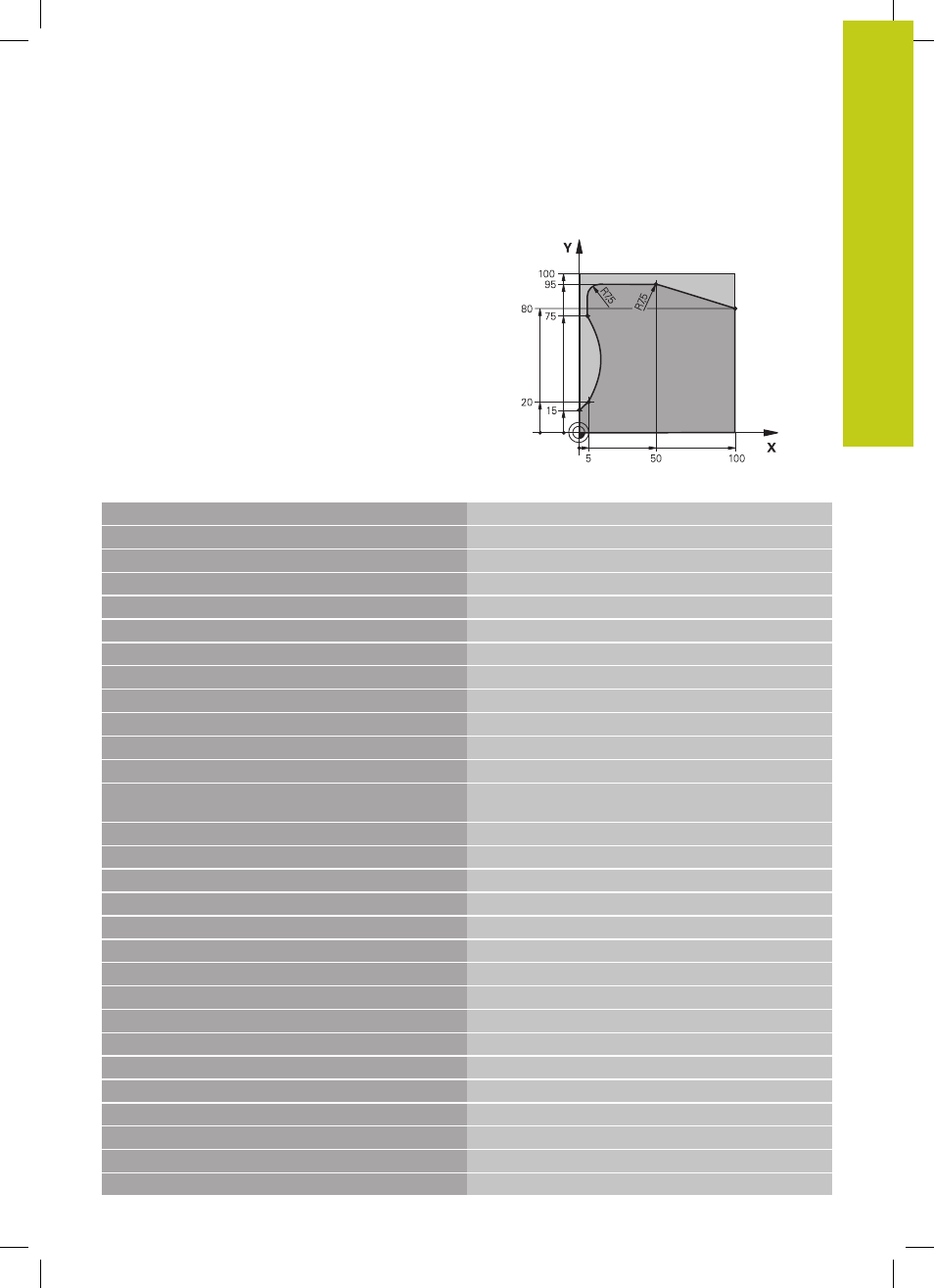

Пример: протяжка контура
0 BEGIN PGM C25 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S2000
Вызов инструмента, диаметр 20
4 L Z+250 R0 FMAX Отвод инструмента
5 CYCL DEF 14.0 КОНТУР Определение подпрограммы контура
6 CYCL DEF 14.1 КОНТУРН. МЕТКА 1
7 CYCL DEF 25 ПРОТЯЖКА КОНТУРА
Определение параметров обработки
Q1=-20 ;ГЛУБИНА ФРЕЗЕРОВАНИЯ
Q3=+0 ;ПРИПУСК НА СТОРОНЕ
Q5=+0 ;КООРДИНАТНАЯ ПЛОСКОСТЬ
Q7=+250 ;БЕЗОПАСНАЯ ВЫСОТА
Q10=5 ;ГЛУБИНА ПОДВОДА НА
ВРЕЗАНИЕ
Q11=100 ;ПОДАЧА ВРЕЗАНИЯ НА ГЛУБИНУ
Q12=200 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q15=+1 ;ВИД ФРЕЗЕРОВАНИЯ
8 CYCL CALL M3 Вызов цикла
9 L Z+250 R0 FMAX M2 Отвод инструмента, конец программы
10 LBL 1 Подпрограмма контура
11 L X+0 Y+15 RL
12 L X+5 Y+20
13 CT X+5 Y+75
14 L Y+95
15 RND R7.5
16 L X+50
17 RND R7.5
18 L X+100 Y+80
19 LBL 0
