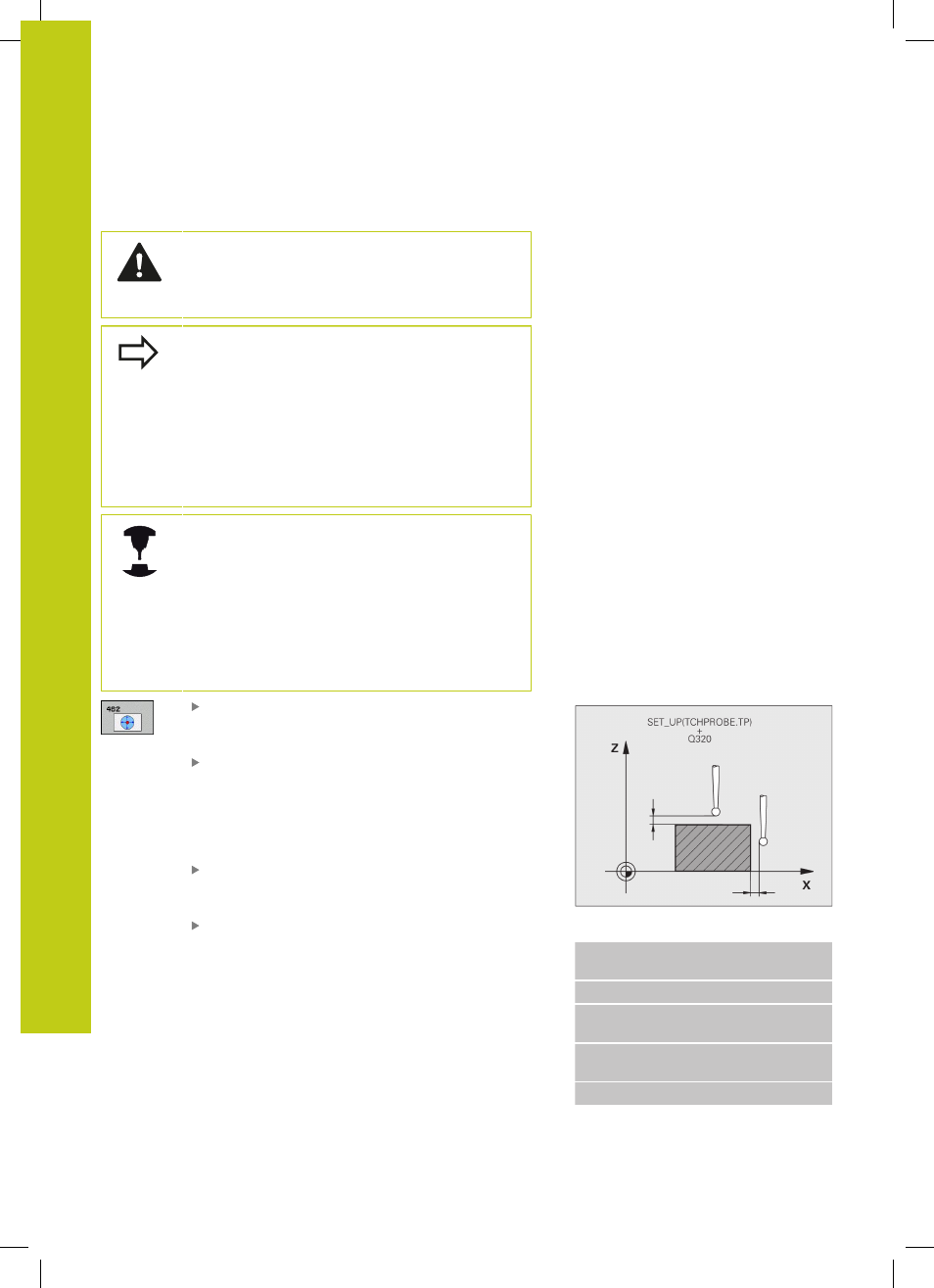

Циклы измерительных щупов: специальные функции
17.8 КАЛИБРОВКА ВНУТРЕННЕГО РАДИУСА TS (Цикл 462, DIN/ISO:
G462)
17
606
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
Учитывайте при программировании!
HEIDENHAIN берет на себя ответственность за
функции циклов щупа только в том случае, если
используется измерительный щуп производства
HEIDENHAIN.
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Вы можете определить смещение центров,
используя только предназначенную для этого
измерительную систему.
В процессе калибровки автоматически
генерируется протокол измерений. Данный
протокол называется TCHPRAUTO.html.
Система ЧПУ должна быть подготовлена
производителем станка к определению смещения
центра наконечника щупа. Соблюдайте указания
инструкции по обслуживанию станка!
В измерительных системах HEIDENHAIN
предварительно определен параметр
ориентации Вашей системы измерения. Прочие
измерительные системы настраиваются
производителем станка.
РАДИУС КОЛЬЦА Q407: Диаметр
регулировочного кольца. Диапазон ввода: от 0 до
99,9999
BEZOP. RASST.
Q320 (в приращениях):
Дополнительное расстояние между точкой
измерения и измерительным шариком. Q320
прибавляется к значению колонки SET_UP
(таблица измерительных щупов). Диапазон
ввода: от 0 до 99999,9999
КОЛИЧЕСТВО ИЗМЕРЕНИЙ
Q407 (абсолютное):
Количество точек измерения на диаметре.
Диапазон ввода: от 0 до 8
НАЧАЛЬНЫЙ УГОЛ
Q325 (абсолютный): угол
между главной осью плоскости обработки и
первой точкой измерения. Диапазон ввода: от 0
до 360,0000
Кадры УП
5 TCH PROBE 462 TS КАЛИБРОВКА В
КОЛЬЦЕ
Q407=+5
;РАДИУС КОЛЬЦА
Q320=+0 ;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q423=+8 ;КОЛИЧЕСТВО
ИЗМЕРЕНИЙ
Q380=+0 ;ОТСЧЕТНЫЙ УГОЛ
