БАЗОВАЯ ПЛОСКОСТЬ Перпендикулярная (Цикл 1) 16.3
16
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
555
16.3
БАЗОВАЯ ПЛОСКОСТЬ
Перпендикулярная (Цикл 1)

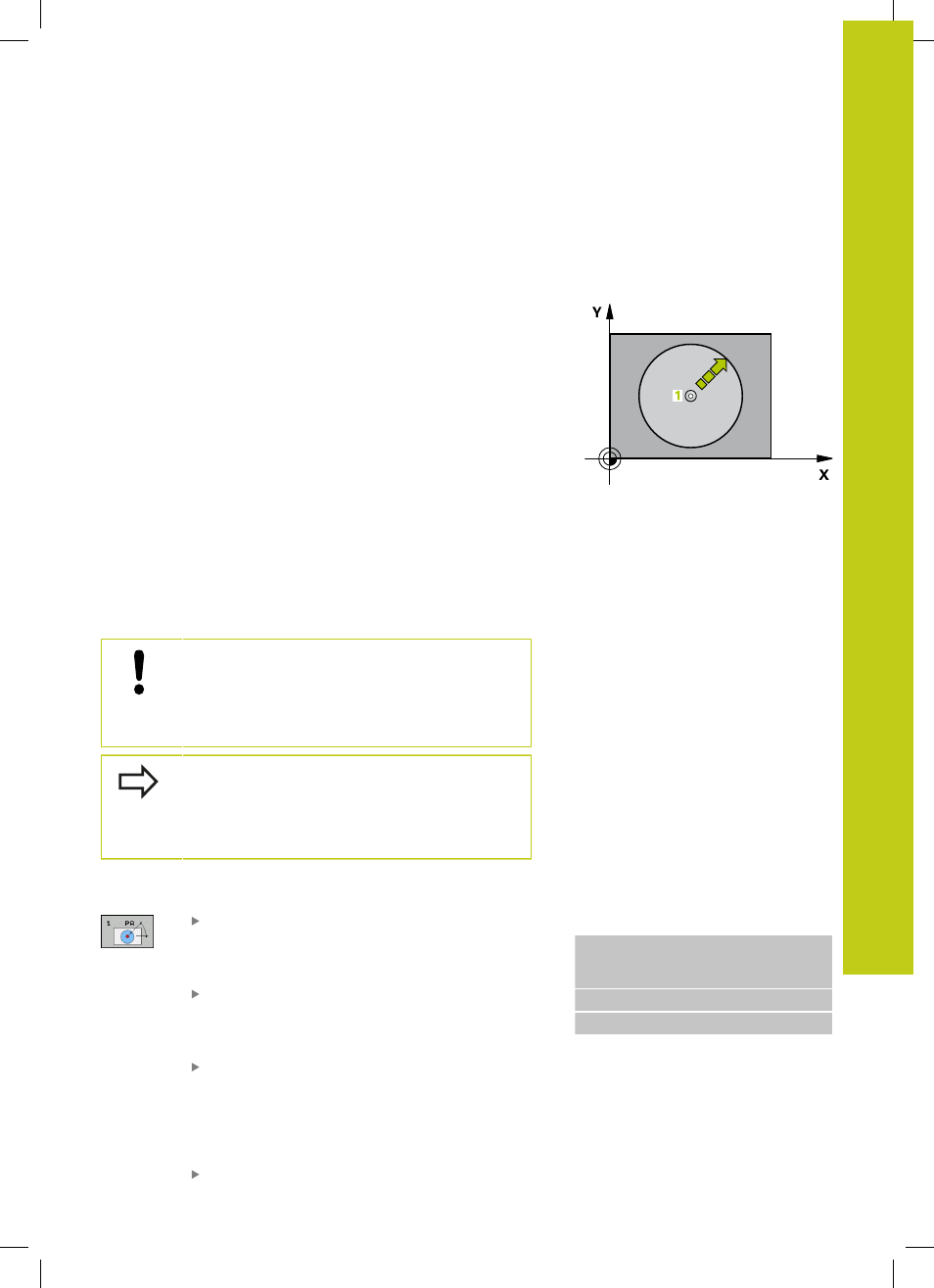

Ход цикла
Цикл измерительного щупа 1 определяет произвольное
положение на обрабатываемой детали в произвольном
направлении измерения.
1 Измерительный щуп перемещается на ускоренной подаче
(значение из колонки FMAX) в запрограммированную в цикле
предварительную позицию
1
.
2 Измерительный щуп проводит процедуру измерения с
подачей для измерения (колонка F). В процессе измерения
система ЧПУ осуществляет перемещение одновременно
по 2 осям (зависит от угла измерения). Направление
измерения устанавливается через полярный угол в цикле
3 После захвата позиции УЧПУ, зонд перемещается обратно
к точке старта операции зондирования. Координата
положения, в которой находится измерительный щуп в
момент выдачи сигнала переключения, ЧПУ сохраняет в
параметрах с Q115 по Q119.
Учитывайте при программировании!
Внимание опасность столкновения!
Позиционируйте измерительный щуп
таким образом, чтобы при подводе к
запрограммированному положению не произошло
столкновения.
Определенная в цикле ось измерения задает
плоскость измерения:
Ось измерения Х: X/Y-плоскость
Ось измерения Y: Y/Z-плоскость
Ось измерения Z: Z/X-плоскость
Параметры цикла
Ось измерения
: введите ось измерения с
помощью клавиши выбора оси или через
клавиатуру ASCII. Подтвердите с помощью
кнопки ENT. Диапазон ввода X, Y или Z
Угол измерения
: угол относительно оси
измерения, под которым должен перемещаться
измерительный щуп. Диапазон ввода от
-180,0000 до 180,0000
Заданное значение положения
: введите
все координаты для предварительного
позиционирования измерительного щупа с
помощью клавиш выбора оси или через ASCII-
клавиатуру. Диапазон ввода от -99999.9999 до
99999.9999
Завершите ввод: Нажмите кнопку ENT
Кадры УП
67 TCH PROBE 1.0
ОПОРНАЯ ПЛОСКОСТЬ
ПЕРПЕНДИКУЛЯРНАЯ
68 TCH PROBE 3.2 X УГОЛ: +30
69 TCH PROBE 1.2 X+5 Y+0 Z-5
