Циклы обработки: фрезерование карманов / островов / канавок
5.2

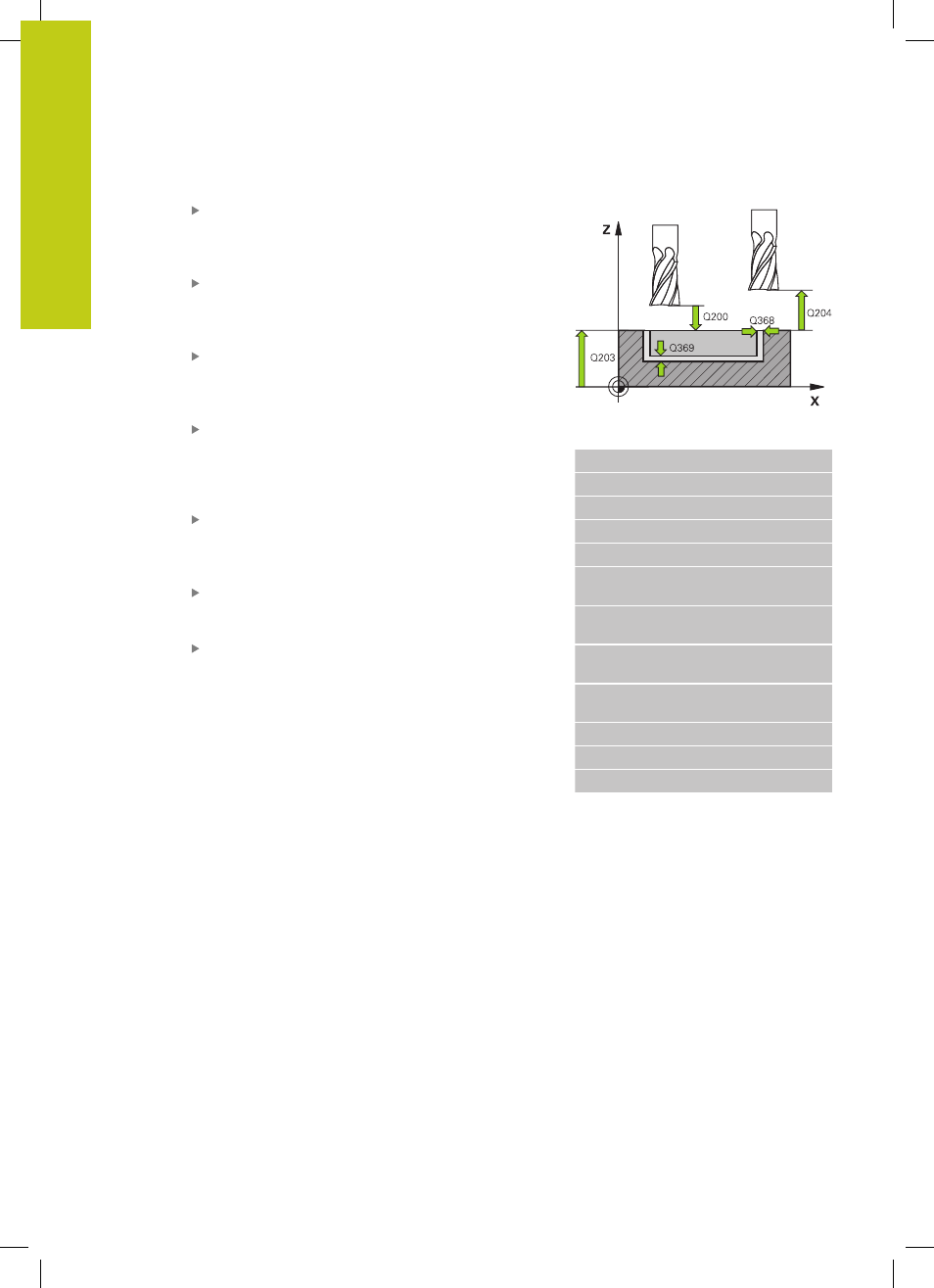

ПРЯМОУГОЛЬНЫЙ КАРМАН (Zyklus 251, DIN/ISO: G251)
5
144
TNC 640 | Рук/оводствопользователя Программированиециклов | 5/2015
Глубина врезания
Q202 (в инкрементах):
величина, на которую инструмент каждый раз
производит врезание; введите значение больше
0. Диапазон ввода: от 0 до 99999,9999
Припуск на чистовую обработку на глубине
Q369 (в инкрементах): припуск на чистовую
обработку глубины. Диапазон ввода: от 0 до
99999,9999
Подача врезания на глубину
Q206: скорость
движения инструмента при врезании на глубину
в мм/мин. Диапазон ввода от 0 до 99999,999,
либо через FAUTO, FU, FZ
Врезание при чистовой обработке
Q338 (в
инкрементах): величина, на которую врезается
инструмент по оси шпинделя при чистовой
обработке. Q338=0: чистовая обработка за одно
врезание. Диапазон ввода: от 0 до 99999,9999
Безопасное расстояние
Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999 или через PREDEF
Коорд. поверхности заготовки
Q203
(абсолютная): координата поверхности заготовки.
Диапазон ввода от -99999.9999 до 99999.9999
2-ое безопасное расстояние
Q204 (в
приращениях): координата по оси шпинделя, при
которой невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999 или через PREDEF
Кадры УП
8 CYCL DEF 251 ПРЯМОУГ. КАРМАН
Q215=0
;ОБЬЁМ ОБРАБОТКИ
Q218=80
;ДЛИНА 1 СТОРОНЫ
Q219=60
;ДЛИНА 2 СТОРОНЫ
Q220=5
;РАДИУС УГЛА
Q368=0.2
;ПРИПУСК НА
СТОРОНЕ
Q224=+0
;ПОЛОЖЕНИЕ
ВРАЩЕНИЯ
Q367=0
;ПОЛОЖЕНИЕ
КАРМАНА
Q207=500
;ПОДАЧА
ФРЕЗЕРОВАНИЯ
Q351=+1
;ВИД ФРЕЗЕРОВАНИЯ
Q201=-20
;ГЛУБИНА
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
