Основные положения 3.1
3
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
97
Абсолютные и инкрементальные позиции
заготовки
Абсолютные позиции заготовки
Если координаты какой-либо позиции отсчитываются от
нулевой точки координат (начала отсчета), то они обозначаются
как абсолютные координаты. Каждая позиция на заготовке
однозначно определена ее абсолютными координатами.

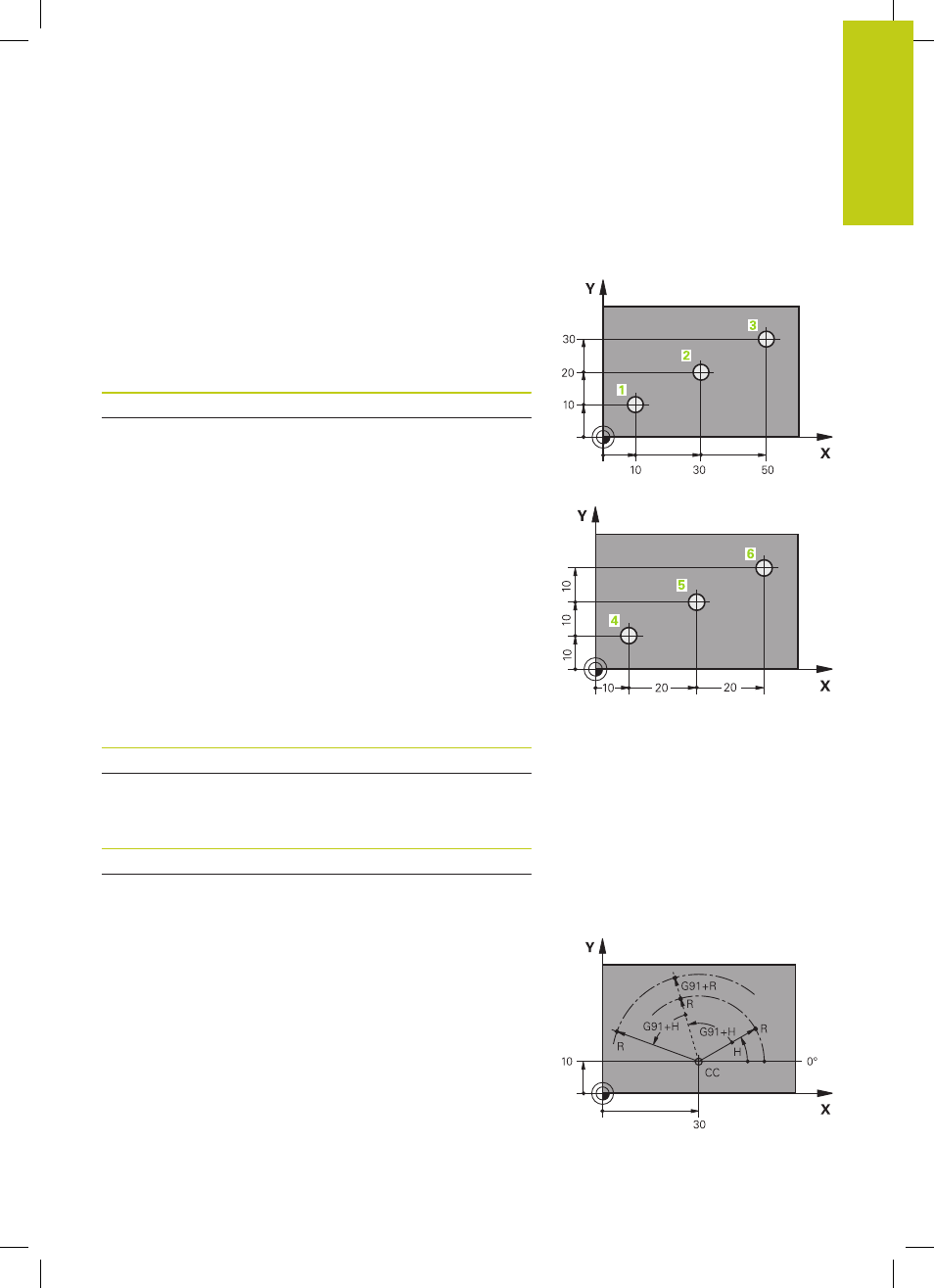

Пример 1: отверстия с абсолютными координатами:
Отверстие 1 Отверстие 2 Отверстие 3
X = 10 мм X = 30 мм X = 50 мм
Y = 10 мм Y = 20 мм Y = 30 мм
Инкрементальные позиции заготовки
Инкрементальные координаты отсчитываются от последней
запрограммированной позиции инструмента, используемой
в качестве относительной (воображаемой) нулевой точки.
Таким образом, при создании программы инкрементальные
координаты задают размерные данные между последней и
следующей за ней заданной позицией, относительно которой
должен перемещаться инструмент. Поэтому их также называют
составным размером.
Инкрементальный размер выделяется наличием функции G91
перед обозначением оси.
Пример 2: отверстия с инкрементальными координатами
Абсолютные координаты отверстия 4
X = 10 мм
Y = 10 мм
Отверстие 5 , относительно
4
Отверстие 6 , относительно
5
G91 X = 20 мм G91 X = 20 мм
G91 Y = 10 мм G91 Y = 10 мм
Абсолютные и инкрементальные полярные координаты
Абсолютные координаты всегда отсчитываются от полюса и
базовой оси угла.
Инкрементальные координаты всегда относятся к
запрограммированной в последний раз позиции инструмента.
