Функция PLANE: наклон плоскости обработки (номер опции #8) 12.2
12
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
405
Параметры ввода

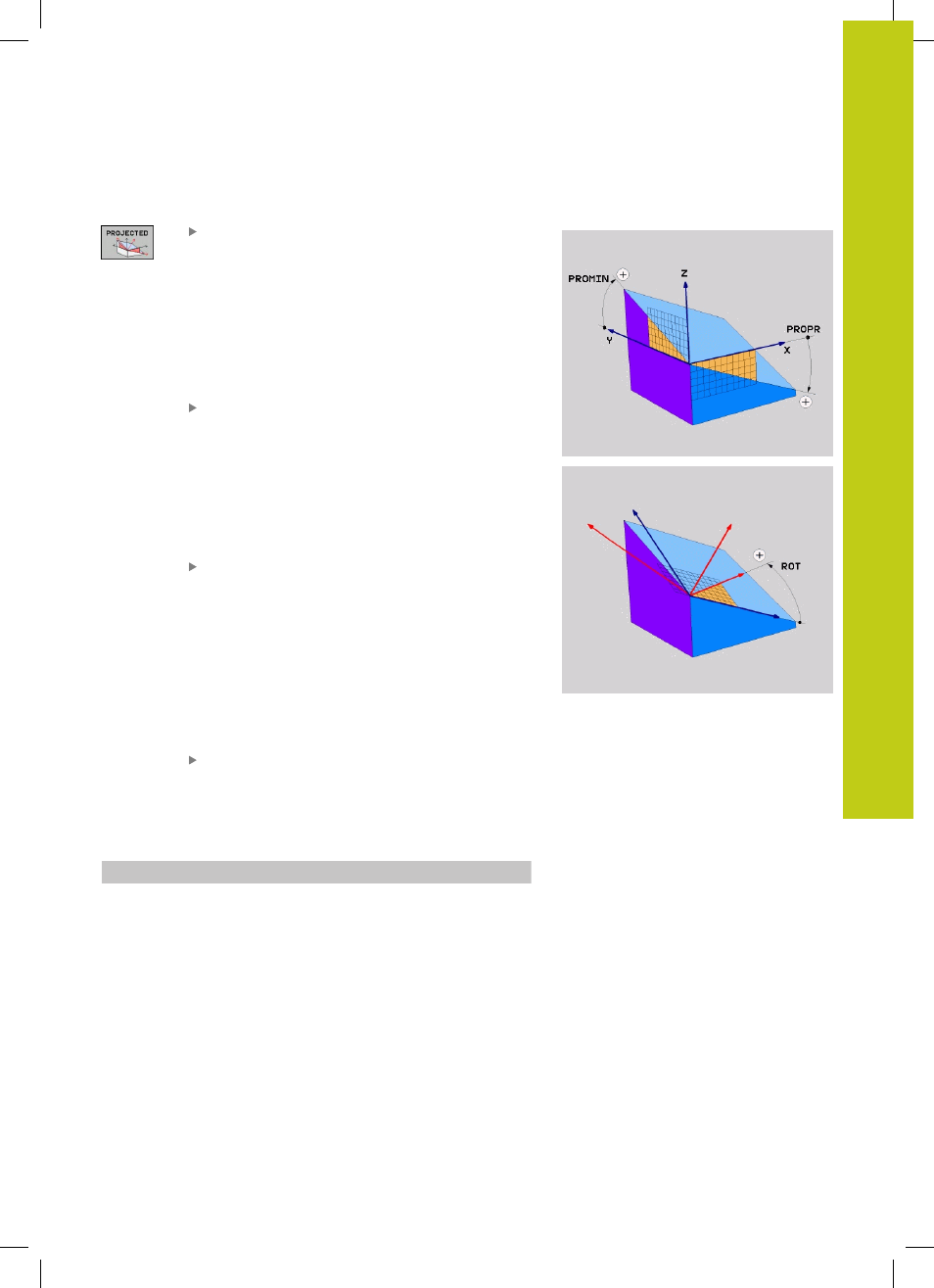

Угол проекции 1-й плоскости координат? :
угол, образующийся при проецировании
наклонной плоскости обработки на 1-ю
плоскость координат фиксированной системы
координат станка (Z/X, где Z - ось инструмента,
см. рисунок справа вверху). Диапазон ввода
от -89.9999° до +89.9999°. Ось 0° - это главная
ось активной плоскости обработки (ось X, если
ось Z - это ось инструмента, положительное
направление осей, см. рис. справа вверху)
Угол проекции 2-й плоскости координат?
:
угол, образующийся при проецировании на
2-ю плоскость координат фиксированной
системы координат станка (Y/Z, где Z - ось
инструмента, см. рисунок справа вверху).
Диапазон ввода от -89.9999° до +89.9999°.
Ось 0° - это вспомогательная ось активной
плоскости обработки (ось Y, где Z - ось
инструмента)
ROT-угол наклон. Плоскость?
: поворот
наклонной системы координат вокруг
наклонной оси инструмента (логически
соответствует вращению с помощью цикла 10
ПОВОРОТ). С помощью угла вращения можно
простым способом определить направление
главной оси плоскости обработки (оси X, если
осью инструмента является Z, и оси Z, если
осью инструментов является ось Y, см. рис.
справа в центре). Диапазон ввода от -360° до
+360°
Продолжите работу, перейдя к свойствам
позиционирования, смотри "Определение
процедуры работы PLANE-функции при
позиционировании", Стр. 415
NC-кадр
N50 PLANE PROJECTED PROPR+24 PROMIN+24 PROROT+30 .....*
