Движение по траектории – декартовы координаты

6.4

6

TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015

227

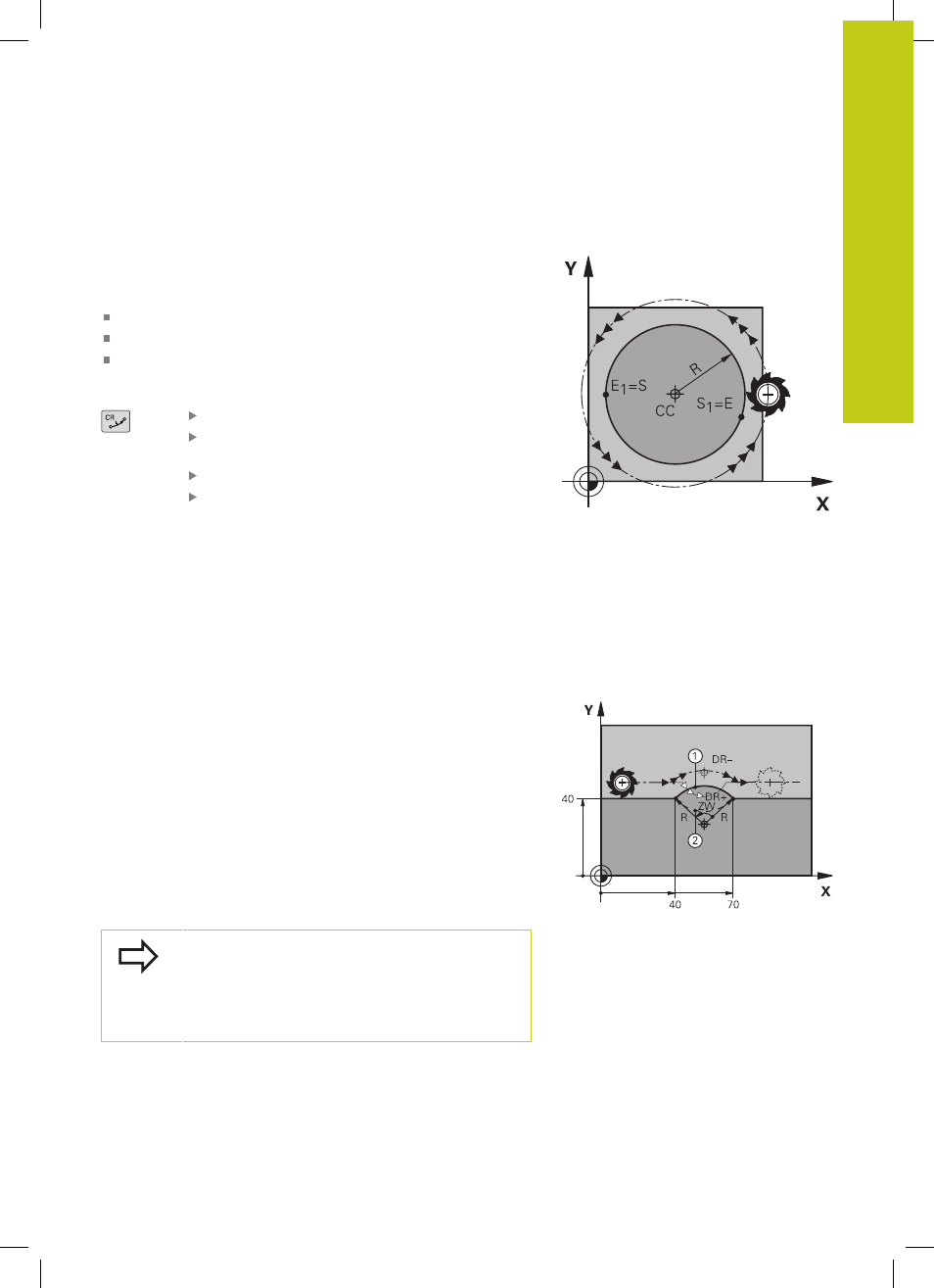

Круговая траектория G02/G03/G05 с заданным

радиусом

Инструмент перемещается по круговой траектории с радиусом

R.

Направление вращения

По часовой стрелке: G02
Против часовой стрелки: G03
Без указания направления вращения: G05. Система

ЧПУ перемещается по круговой траектории с последним

запрограммированным направлением вращения

Координаты

конечной точки дуги окружности

Радиус R

Внимание: знак числа определяет

величину дуги окружности!
Дополнительная M-функция
Подача F

Полная окружность

Для полного круга последовательно программируются два

кадра окружности:
Конечная точка первого полукруга является точкой старта для

второго. Конечная точка второго полукруга является точкой

старта для первого.

Центральный угол CCA и радиус дуги окружности R

Точка старта и конечная точка на контуре могут соединяться с

помощью четырех разных дуг с одинаковым радиусом:
Меньшая дуга окружности: CCA<180°

Радиус имеет положительный знак числа R>0
Большая дуга окружности: CCA>180°

Радиус имеет отрицательный знак числа R<0
При помощи направления вращения задается изгиб дуги

окружности: наружу (выпуклая) или внутрь (вогнутая):
Выпуклая: направление вращения G02 (с поправкой на радиус

G41

)

Вогнутая: направление вращения G03 (с поправкой на радиус

G41

)

Расстояние между точкой старта и конечной

точкой диаметра окружности не может превышать

диаметра окружности.
Максимальный радиус составляет 99,9999 м.
Угловые оси A, B и C поддерживаются.
