Отображение заготовки в рабочем пространстве (номер опции
#20)
16.2
16
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
527

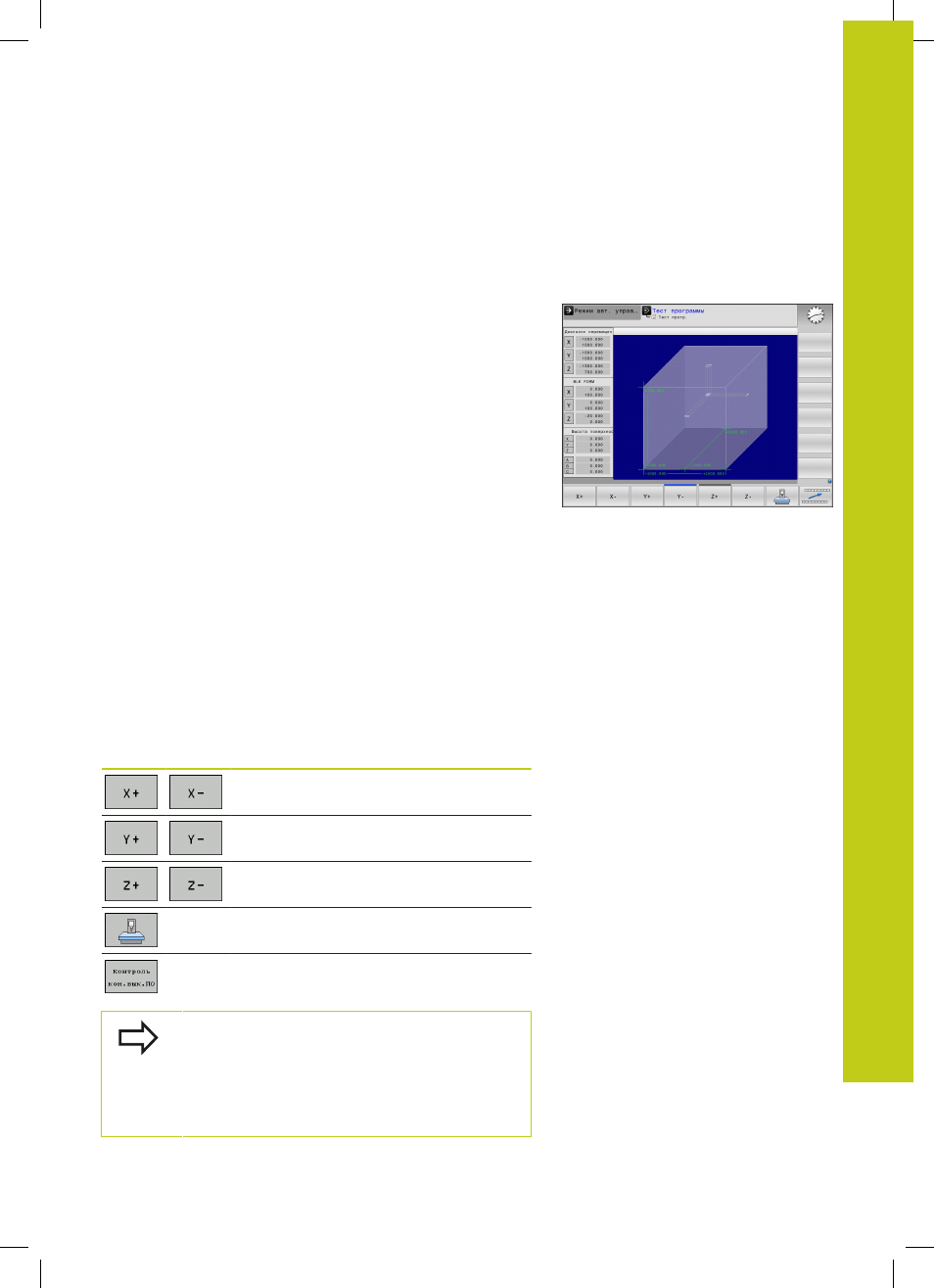

16.2 Отображение заготовки в рабочем
пространстве (номер опции #20)
Применение
В режиме работы Тест программы можно при помощи графики
проверять положение заготовки или точки привязки в рабочем
пространстве станка, а также активировать контроль рабочего
пространства в режиме работы тест программы: для этого
следует нажать клавишу Softkey ЗАГАТОВКА В РАБОЧЕМ
ПРОСТРАН. . Softkey КОНТРОЛЬ КОН.ВЫК.ПО (вторая панель
клавиш Softkey) позволяет активировать и деактивировать
функцию.
Следующий прозрачный параллелепипед изображает
заготовку, размеры которой находятся в таблице BLK FORM.
ЧПУ берет размеры из определения заготовки, заданного в
выбранной программе. Параллелепипед заготовки определяет
систему координат ввода, нулевая точка которой находится
внутри параллелепипеда области перемещения.
Местонахождение заготовки в пределах в рабочего
пространства, как правило, несущественно для теста
программы. Если однако, активируется контроль рабочего
пространства, то следует так смещать заготовку "графически",
чтобы лежала она в пределах рабочего пространства.
Используйте для этого клавиши Softkey, приведенные в
таблице.
Кроме того, можно активировать действующую точку привязки
для режима работы Тест программы (см. приведенную далее
таблицу).
Клавиши
Softkey
Функция
Смещение заготовки в положительном/
отрицательном направлении по оси X
Смещение заготовки в положительном/
отрицательном направлении по оси Y
Смещение заготовки в положительном/
отрицательном направлении по оси Z
Отобразить заготовку относительно
заданной точки привязки
Включение или выключение функции
контроля
Учитывайте, что и при BLK FORM CYLINDER в
рабочем пространстве в качестве заготовки
отображается параллелепипед.
При использовании BLK FORM ROTATION в
рабочем пространстве не отображается никакая
заготовка.
