Вход в контур и выход из контура
6.3
6
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
215

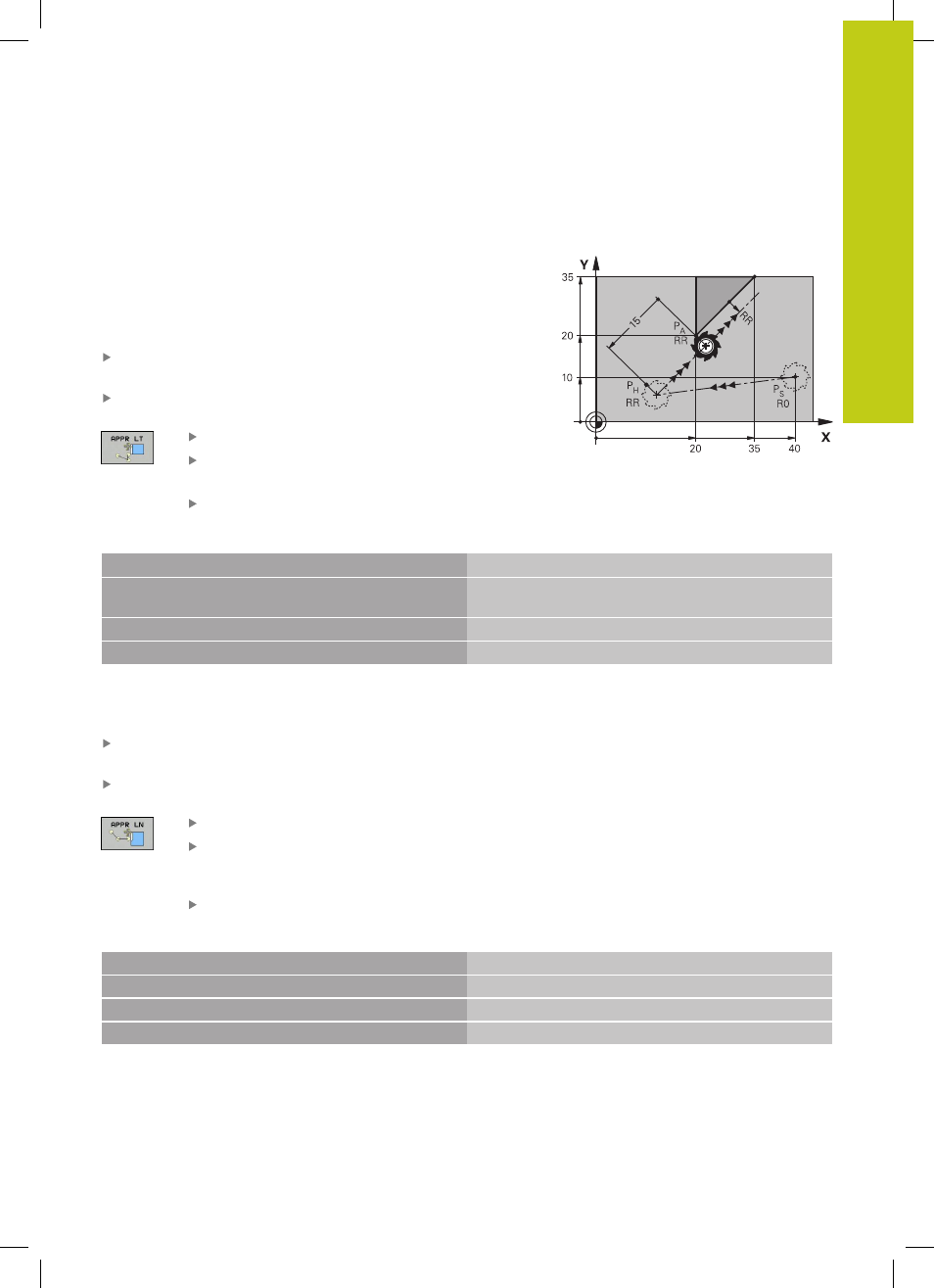

Наезд по прямой с тангенциальным
примыканием: APPR LT
Система ЧПУ перемещает инструмент по прямой от точки
старта P
S
к вспомогательной точке P
H
. Оттуда перемещает
его к первой точке контура P
A
по прямой, являющейся
касательной. Вспомогательная точка P
H
находится на
расстоянии LEN от первой точки контура P
A
.
Произвольная функция траектории: выполните подвод к
начальной точке P
S
Начните диалог при помощи кнопки APPR/DEP и клавиши
Softkey APPR LT:
Координаты первой точки контура P
A
LEN
: расстояние от вспомогательной точки P
H
до первой точки контура P
A
Поправка на радиус G41/G42 для обработки
R0=G40; RL=G41; RR=G42
Примеры NC-кадров
N70 G00 X+40 Y+10 G40 M3
P
S
подвод без поправки на радиус
N80 APPR LT X+20 Y+20 Z-10 LEN15 G42 F100
P
A
с поправкой на радиус G42, расстояние P
H
zu P
A
:
LEN=15
N90 G01 X+35 Y+35
Конечная точка первого элемента контура
N100 G01 ...
Следующий элемент контура
Подвод по прямой перпендикулярно к первой
точке контура: APPR LN
Произвольная функция траектории: выполните подвод к
начальной точке P
S
Начните диалог при помощи кнопки APPR/DEP и клавиши
Softkey APPR LN:
Координаты первой точки контура P
A
Длина: расстояние от вспомогательной точки
P
H
. LEN всегда должно иметь положительное
значение!
Поправка на радиус G41/G42 для обработки
Примеры NC-кадров
N70 G00 X+40 Y+10 G40 M3
PS подвод без поправки на радиус
N80 APPR LN X+10 Y+20 Z-10 LEN15 G24 F100
PA с поправкой на радиус G42
N90 G01 X+20 Y+35
Конечная точка первого элемента контура
N100 G01 ...
Следующий элемент контура
