Программирование: помощь
4.7 Графика программирования
4
152
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015

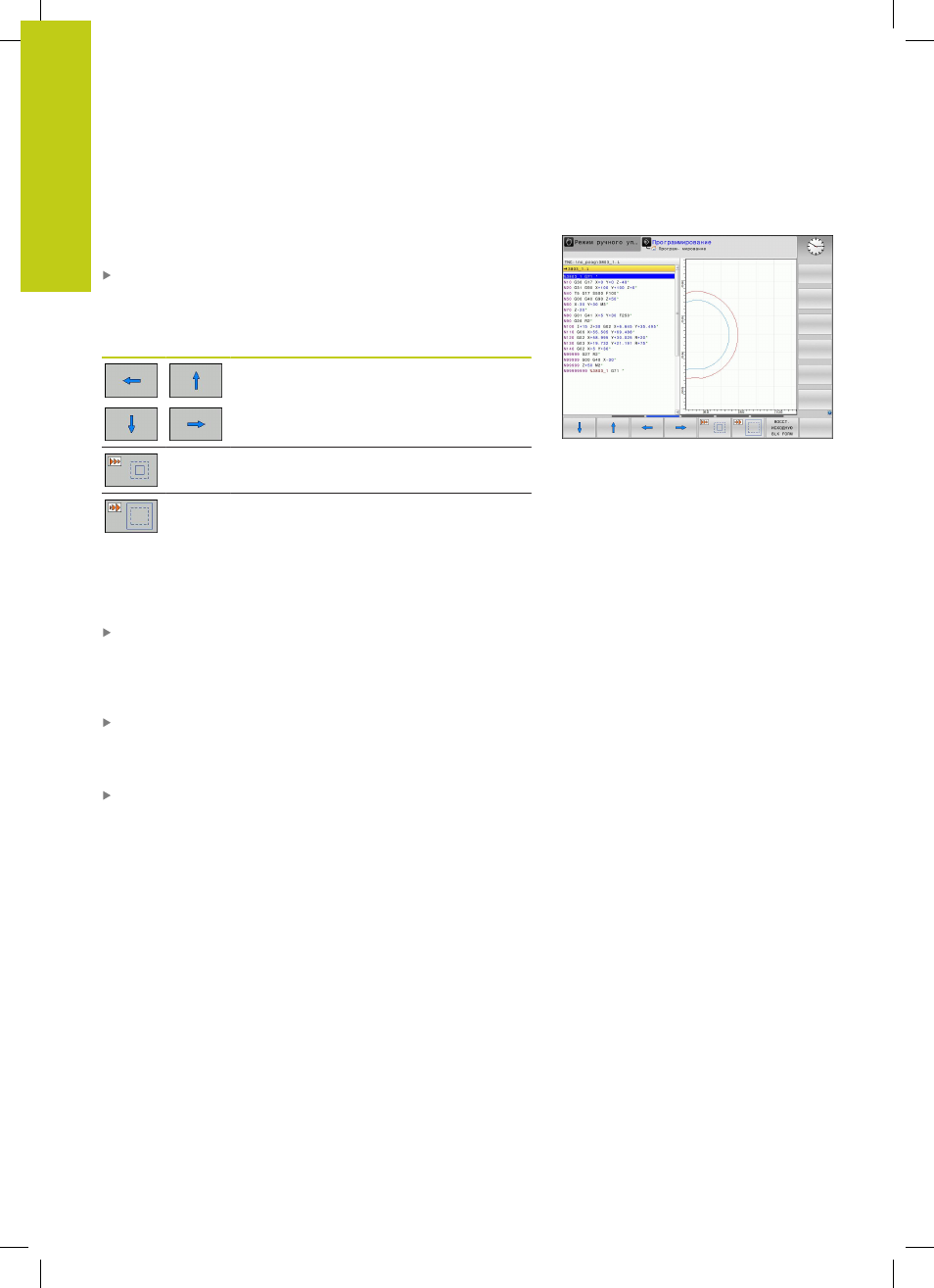

Увеличение или уменьшение фрагмента
Оператор может самостоятельно задать вид (перспективу) для
графики.
Переключение панели Softkey (вторая панель, см. рис.)
При этом предлагаются следующие функции:
Клавиша
Softkey
Функция
Для перемещения фрагмента нажмите
соответствующую клавишу Softkey
Для уменьшения фрагмента нажмите
клавишу Softkey
Для увеличения фрагмента нажмите
клавишу Softkey
Нажатием клавиши Softkey ЗАГОТОВКА КАК BLK FORM
восстанавливается первоначальный вид фрагмента.
Отображение графики также можно изменить с помощью
мыши. В вашем распоряжении находятся следующие функции:
Перемещение изображаемой модели: перемещайте мышь,
удерживая нажатой ее среднюю кнопку или колесико. При
одновременном нажатии клавиши смены регистра (Shift),
можно перемещать модель только горизонтально или
вертикально.
Для увеличения определенной области: выбрать область
удерживая нажатой левую кнопку мыши. После того,
как левая кнопка мыши будет отпущена, ЧПУ увеличит
выделенную область детали.
Для быстрого увеличения или уменьшения любой области:
покрутить колесико мыши вперед или назад.
