Программирование: программирование контуров

6.4

Движение по траектории – декартовы координаты

6

230

TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015

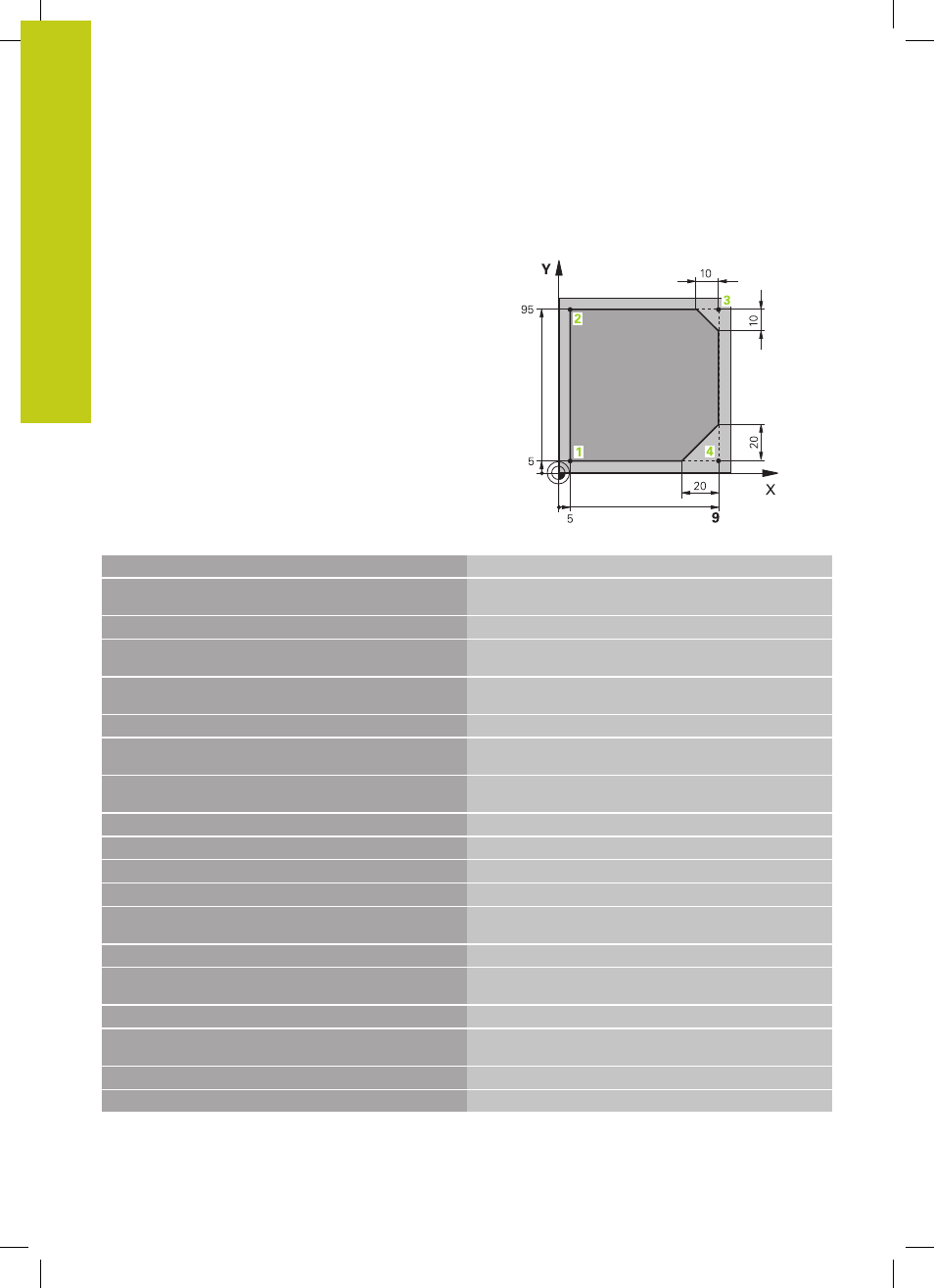

Пример: движения по прямой и фаски в

декартовой системе координат

%LINEAR G71 *
N10 G30 G17 X+0 Y+0 Z-20 *

Определение заготовки для графического

моделирования

N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S4000 *

Вызов инструмента с осью шпинделя и частотой

вращения шпинделя

N40 G00 G40 G90 Z+250 *

Вывод инструмента из материала по оси шпинделя на

ускоренном ходу

N50 X-10 Y-10 *

Предварительное позиционирование инструмента

N60 G01 Z-5 F1000 M3 *

Перемещение на глубину обработки с подачей

F = 1000 мм/мин

N70 G01 G41 X+5 Y+5 F300 *

Подвод к контуру в точке 1, активация поправки на

радиус G41

N80 G26 R5 F150 *

Подвод по касательной дуге

N90 Y+95 *

Подвод к точке 2

N100 X+95 *

Точка 3: первая прямая для угла 3

N110 G24 R10 *

Программирование фаски длиной 10 мм

N120 Y+5 *

Точка 4: вторая прямая для угла 3, первая прямая для

угла 4

N130 G24 R20 *

Программирование фаски длиной 20 мм

N140 X+5 *

Подвод к последней точке контура 1, вторая прямая для

угла 4

N150 G27 R5 F500 *

Отвод по касательной дуге

N160 G40 X-20 Y-20 F1000 *

Выход из материала в плоскости обработки, отмена

поправки на радиус

N170 G00 Z+250 M2 *

Отвод инструмента, конец программы

N99999999 %LINEAR G71 *
