Программирование: подпрограммы и повторы частей программ
8.6
Примеры программирования
8
290
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015

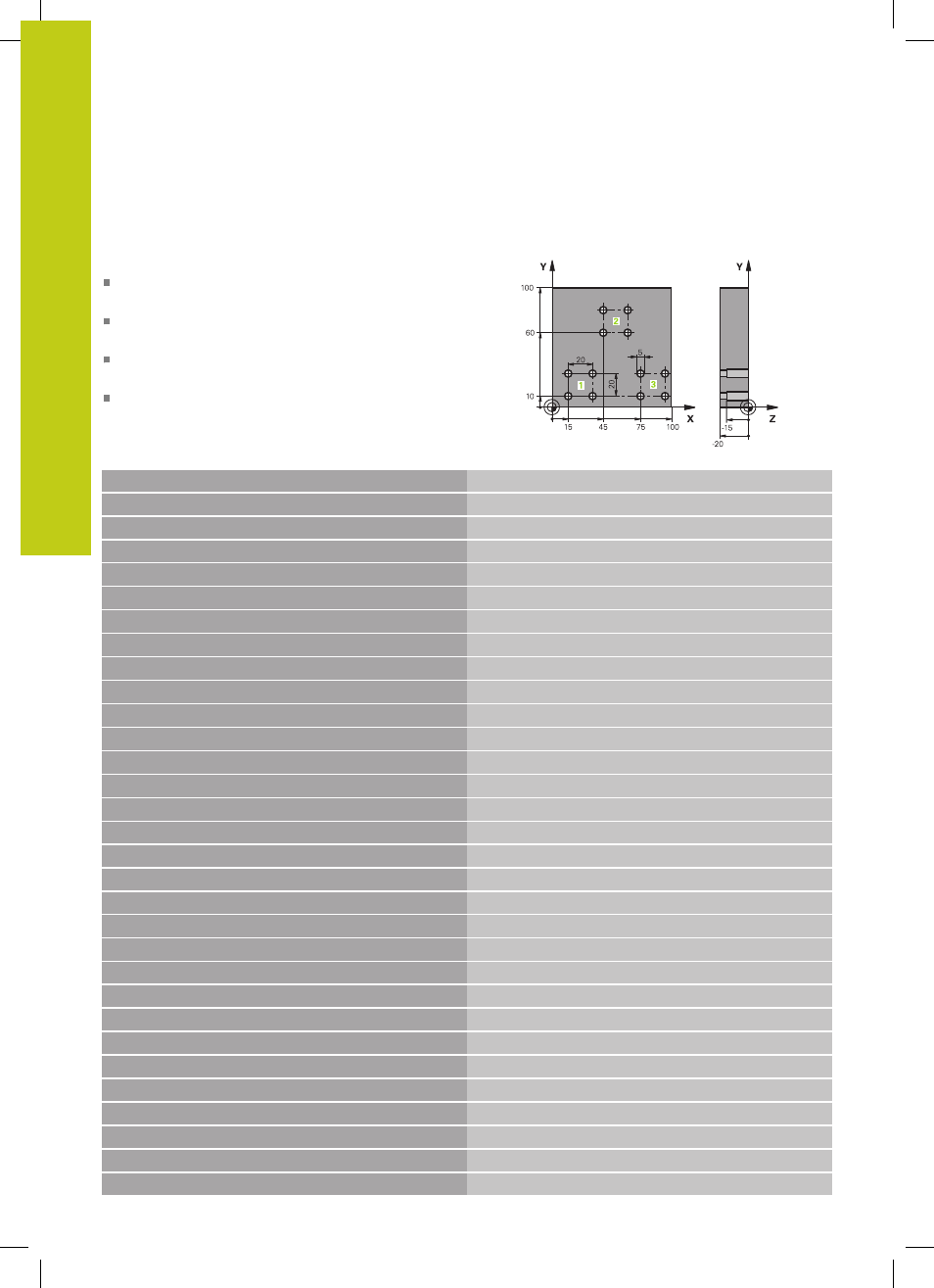

Пример: группа отверстий, выполняемая
несколькими инструментами
Работа программы:
Программирование циклов обработки в главной
программе
Вызов полного плана сверления (подпрограмма 1)
в главной программе
Вызов группы отверстий (подпрограмма 2) в
главной программе 1
Один раз запрограммируйте группу отверстий в
подпрограмме 2
%UP2 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S5000 *
Вызов инструмента центровое сверло
N40 G00 G40 G90 Z+250 *
Отвод инструмента
N50 G200 СВЕРЛЕНИЕ
Определение цикла "Центровка"
Q200=2
;BEZOPASN.RASSTOYANIE
Q201=-3
;GLUBINA
Q206=250
;PODACHA NA WREZANJE
Q202=3
;GLUBINA WREZANJA
Q210=0
;WYDER. WREMENI WWER.
Q203=+0
;KOORD. POVERHNOSTI
Q204=10
;2-YE BEZOP.RASSTOJ.
Q211=0.2
;WYDER.WREMENI WNIZU
Q395=0
;DEPTH REFERENCE
N60 L1,0 *
Вызов подпрограммы 1 для полного плана сверления
N70 G00 Z+250 M6 *
Смена инструмента
N80 T2 G17 S4000 *
Вызов инструмента сверло
N90 D0 Q201 P01 -25 *
Новая глубина для сверления
N100 D0 Q202 P01 +5 *
Новое врезание для сверления
N110 L1,0 *
Вызов подпрограммы 1 для полного плана сверления
N120 G00 Z+250 M6 *
Смена инструмента
N130 T3 G17 S500 *
Вызов инструмента развертка
N140 G201 RAZWIORTYWANIE
Определение цикла "Развертывание"
Q200=2
;BEZOPASN.RASSTOYANIE
Q201=-15
;GLUBINA
Q206=250
;PODACHA NA WREZANJE
Q211=0.5
;WYDER.WREMENI WNIZU
Q208=400
;PODACHA WYCHODA
Q203=+0
;KOORD. POVERHNOSTI
Q204=10
;2-YE BEZOP.RASSTOJ.
