Вход в контур и выход из контура
6.3
6
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
209
6.3
Вход в контур и выход из контура
Начальная и конечная точки
Инструмент перемещается из точки старта к первой точке
контура. Требования к точке старта:
Запрограммирована без поправки на радиус
Подвод без опасности столкновения
Вблизи первой точки контура

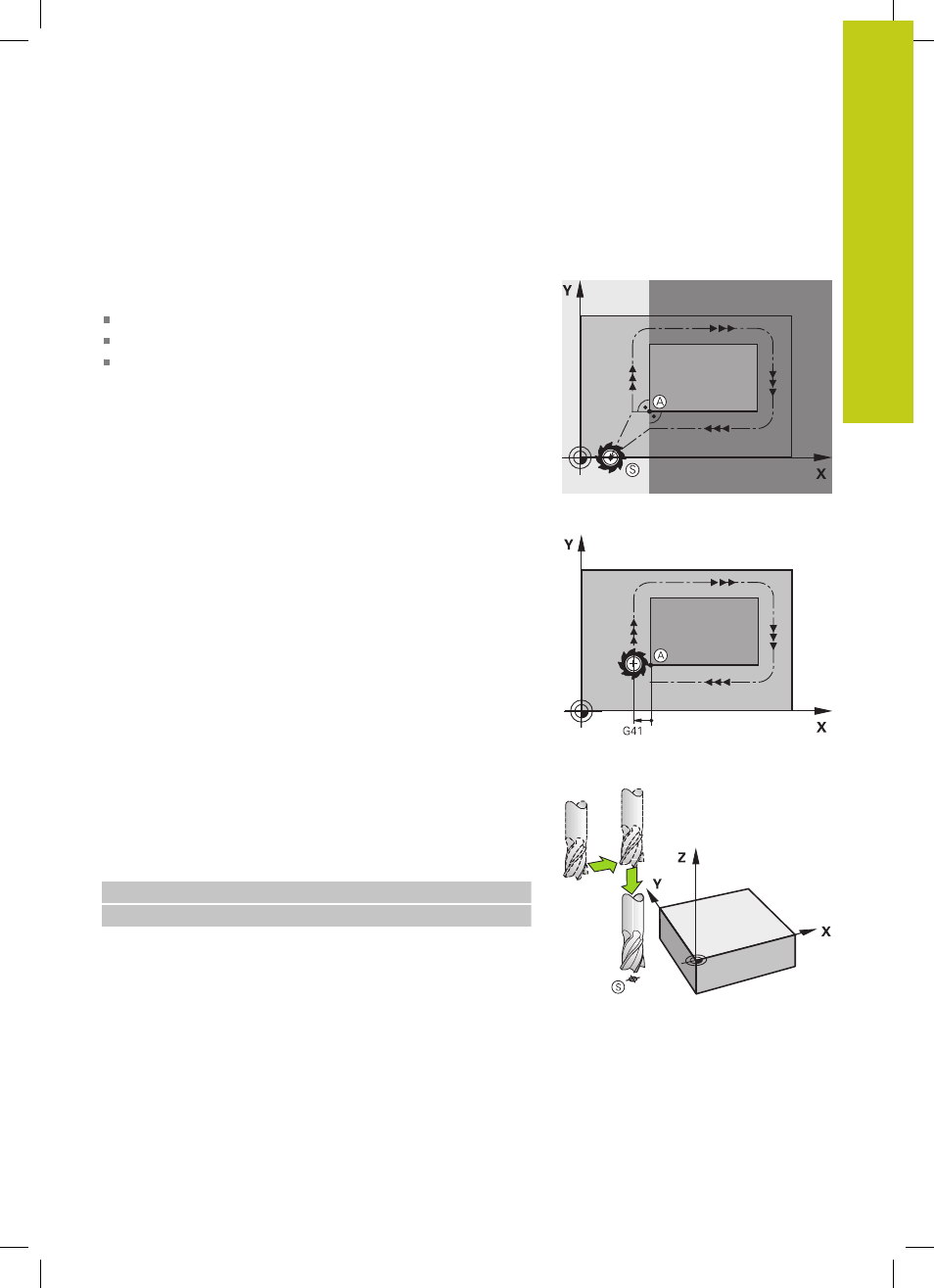

Пример на рисунке справа:
при подводе к первой точке контура контур повреждается, если
точка старта задана в темно-серой области.
Первая точка контура
Для движения инструмента к первой точке контура следует
запрограммировать поправку на радиус.
Подвод точки старта на оси шпинделя
При подводе к точке старта инструмент должен переместиться
по оси шпинделя на рабочую глубину. При опасности
столкновения подводите точку старта по оси шпинделя
отдельно.
NC-кадры
N40 G00 Z-10 *
N30 G01 X+20 Y+30 G41 F350*
