Ручное управление и наладка
14.10 Установка точек привязки при помощи трехмерного щупа
(номер опции #17)
14
498
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015

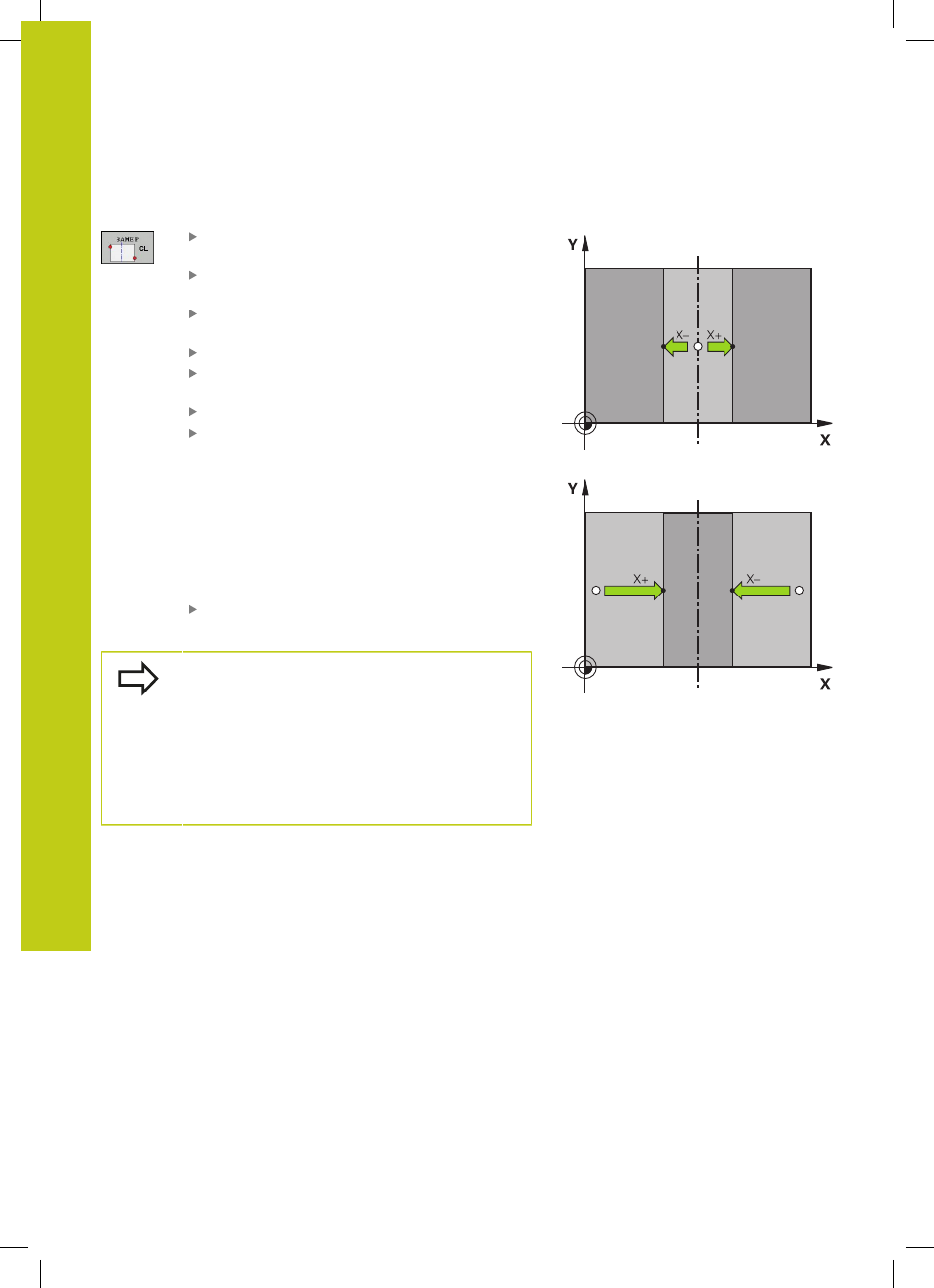

Средняя ось в качестве точки привязки
Выбор функции ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ CL
Установите измерительный щуп вблизи первой
точки ощупывания
Выберите направление ощупывания с
помощью Softkey
Ощупывание: нажмите кнопку NC-Start
Установите измерительный щуп вблизи второй
точки ощупывания
Ощупывание: нажмите кнопку NC-Start
Точка привязки
: введите координаты
точки привязки в окне меню, назначьте при
помощи Softkey УСТ. ТОЧКИ ПРИВЯЗКИ,
или запишите значение в таблицу (смотри
"Запись результатов измерения из
циклов измерительного щупа в таблицу
нулевых точек", Стр. 477, или смотри
"Запись результатов измерения из
циклов измерительного щупа в таблицу
предустановок", Стр. 478.
Завершение функции ощупывания: нажмите
кнопку КОНЕЦ
Когда вы определили вторую точку ощупывания,
вы можете в меню оценки изменить направление
средней оси. С помощью клавиш Softkey
можно выбрать, следует ли задать точку
привязки или нулевую точку на главной оси,
вспомогательной оси или оси инструмента. Это
может потребоваться, например, если вам нужно
сохранить полученную позицию на главной и
вспомогательной оси.
