12.5 Peripheral Milling: 3D-коррекция радиуса с M128 и коррекция
радиуса (G41/G42)
12
430
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
12.5 Peripheral Milling: 3D-коррекция
радиуса с M128 и коррекция
радиуса (G41/G42)

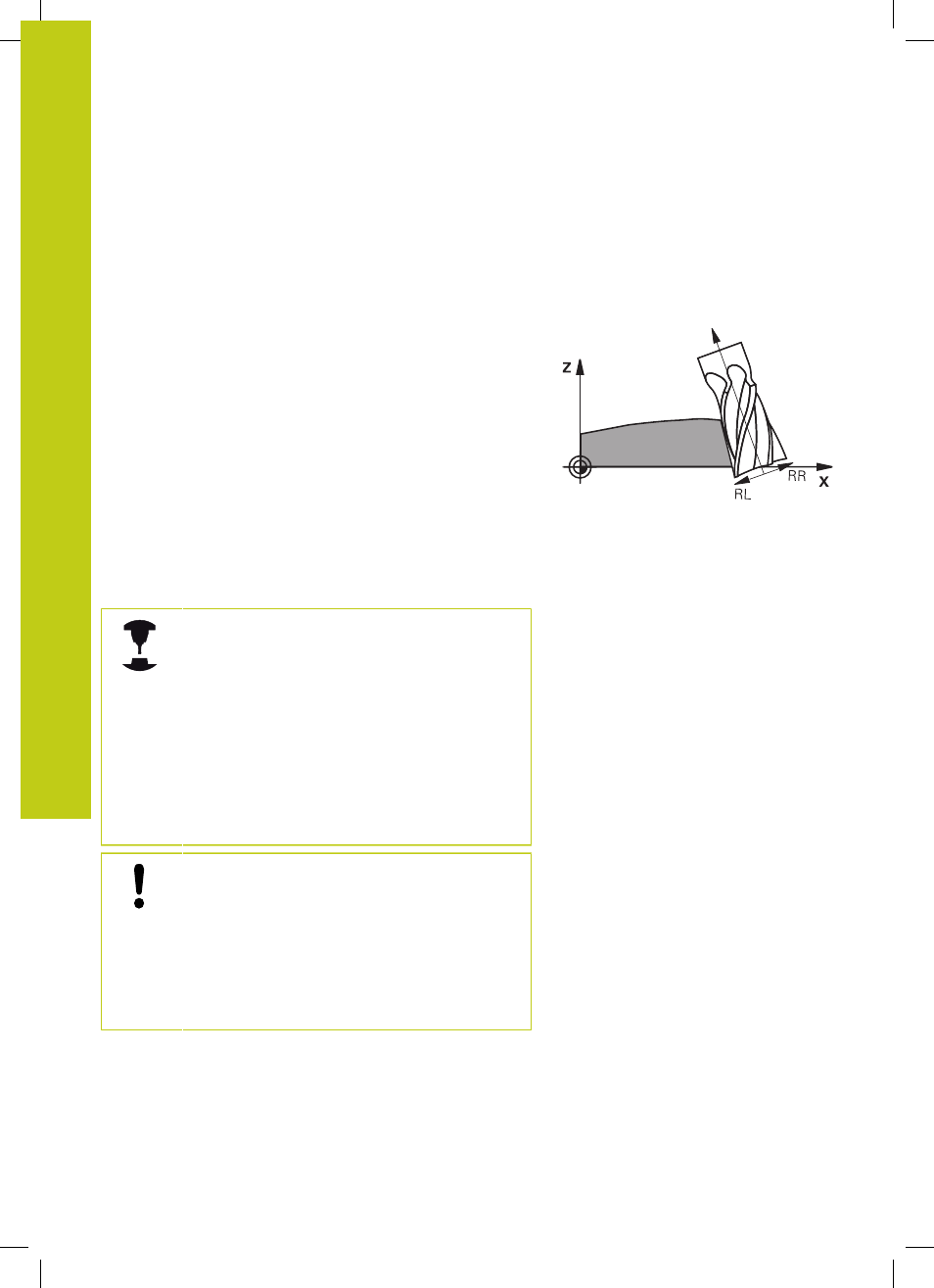

Применение
При использовании функции "Peripheral Milling"(переферийное
фрезерование) ЧПУ смещает инструмент перпендикулярно
направлению движения и перпендикулярно направлению
инструмента на сумму дельта-значений DR (таблица
инструментов и T-кадр). Направление коррекции
устанавливается с помощью поправки на радиус G41/G42 (см.
рис. справа вверху, направление движения Y+).
Чтобы система ЧПУ могла достичь заданной ориентации
инструмента, следует активировать функцию M128
смотри "Сохранить позицию верхушки инструмента при
позиционировании осей наклона (TCPM): M128 (номер опции
#9)", Стр. 425, а затем активировать поправку на радиус
инструмента. Тогда ЧПУ автоматически позиционирует оси
вращения станка таким образом, чтобы инструмент достиг
ориентации инструмента с активной коррекцией, заданной с
помощью координат осей вращения.
Использование этой функции возможно только
на станках, для которых определен телесный
угол конфигурации наклонных осей. Соблюдайте
указания инструкции по обслуживанию станка.
ЧПУ может автоматически позиционировать оси
вращения не на всех станках.
Следуйте указаниям инструкции по обслуживанию
станка!
Обратите внимание на то, что ЧПУ выполняет
коррекцию на заданные дельта-значения .
Заданный в таблице инструментов радиус
инструмента R не влияет на коррекцию.
Внимание опасность столкновения!
При использовании станков, оси вращения
которых допускают наличие только ограниченной
области перемещения, во время автоматического
позиционирования могут появиться движения, для
выполнения которых будет необходим, например,
поворот стола на 180°. Обратите внимание на
риск столкновения головки с заготовкой или с
зажимными приспособлениями.
Ориентацию инструмента можно определить с помощью G01-
кадра, как описано ниже.
