Программирование: передача данных из файлов САПР
7.3 DXF-конвертер (номер опции #42)
7
258
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015

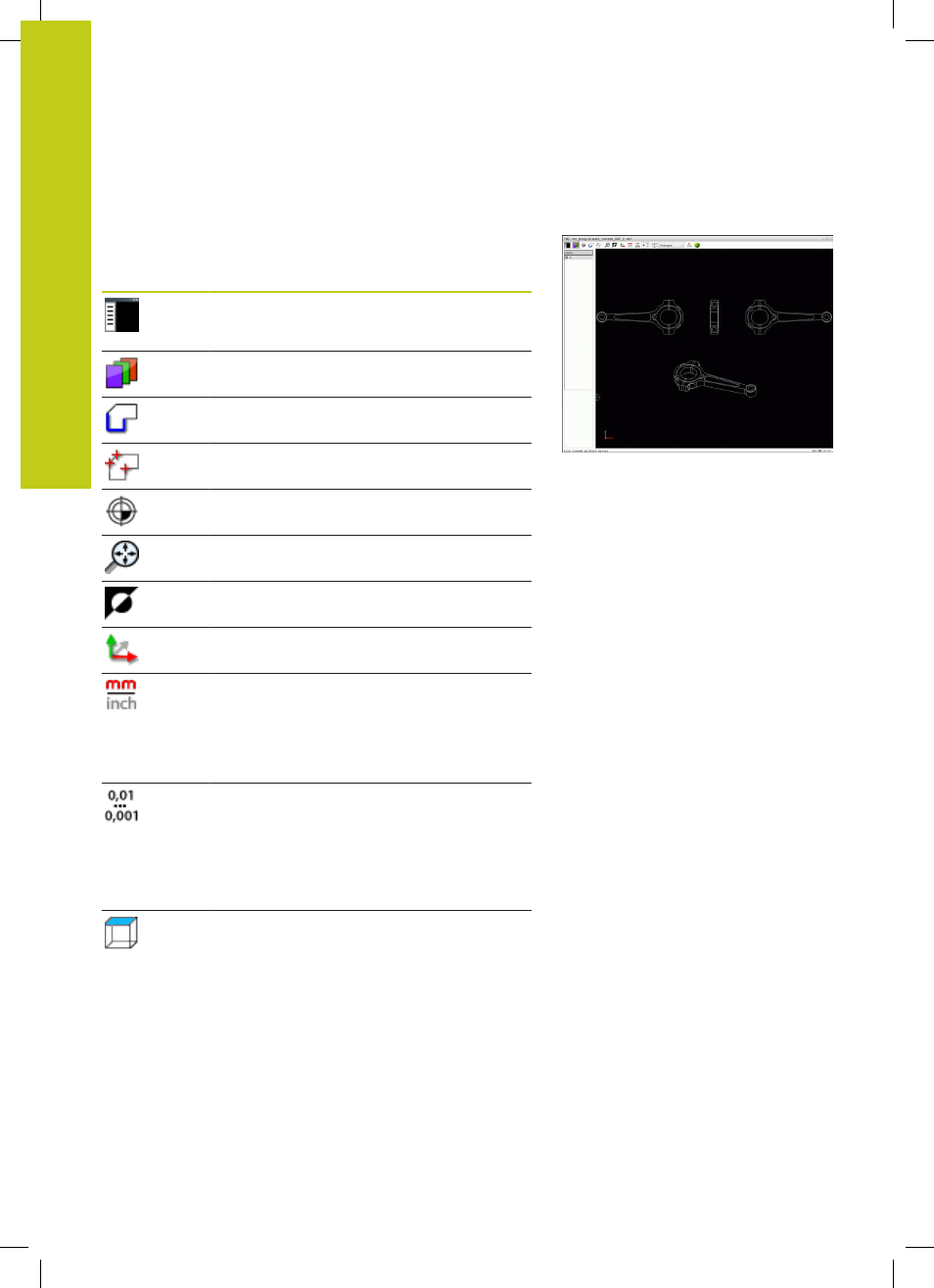

Базовые настройки
Нижеприведенные базовые настройки вы выбираете с
помощью значков на панели кнопок.
Иконка Настройка
Показать или скрыть окно просмотра
списков, чтобы увеличить размер
графического окна
Отображение слоев
Выбор контура
Выбор позиции сверления
Задание точки привязки
Масштабирование изображения до
предельного размера
Переключение фона (черный или белый)
Переключение между 2D- и 3D-режимами.
Активный режим выделен другим цветом.
Настройка единицы измерения для файла:
мм или дюймы. В этих единицах измерения
система ЧПУ выдает также программу
контура или позиции обработки Активная
единица измерения выделена красным
цветом
Настройка разрешения: Разрешение
определяет, сколько разрядов после
запятой должно быть в программе контура,
составляемой системой ЧПУ. Базовая
настройка: 4 разряда после запятой для
измерения в мм и 5 разрядов после запятой
для измерения в дюймах
Переключение проекций чертежа
например, Сверху
