Ручное управление и наладка
14.11 Наклон плоскости обработки (номер опции #8)
14
502
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
14.11 Наклон плоскости обработки
(номер опции #8)
Применение, принцип работы
Функции для наклона плоскости обработки
должны быть адаптированы производителем
станков к конкретной системе ЧПУ и станку. При
наличии определенных поворотных головок
(поворотных столов) производитель станка
устанавливает, как система ЧПУ интерпретирует
запрограммированные в цикле углы: как
координаты осей вращения или как угловые
компоненты наклонной плоскости. Следуйте
указаниям инструкции по обслуживанию станка!

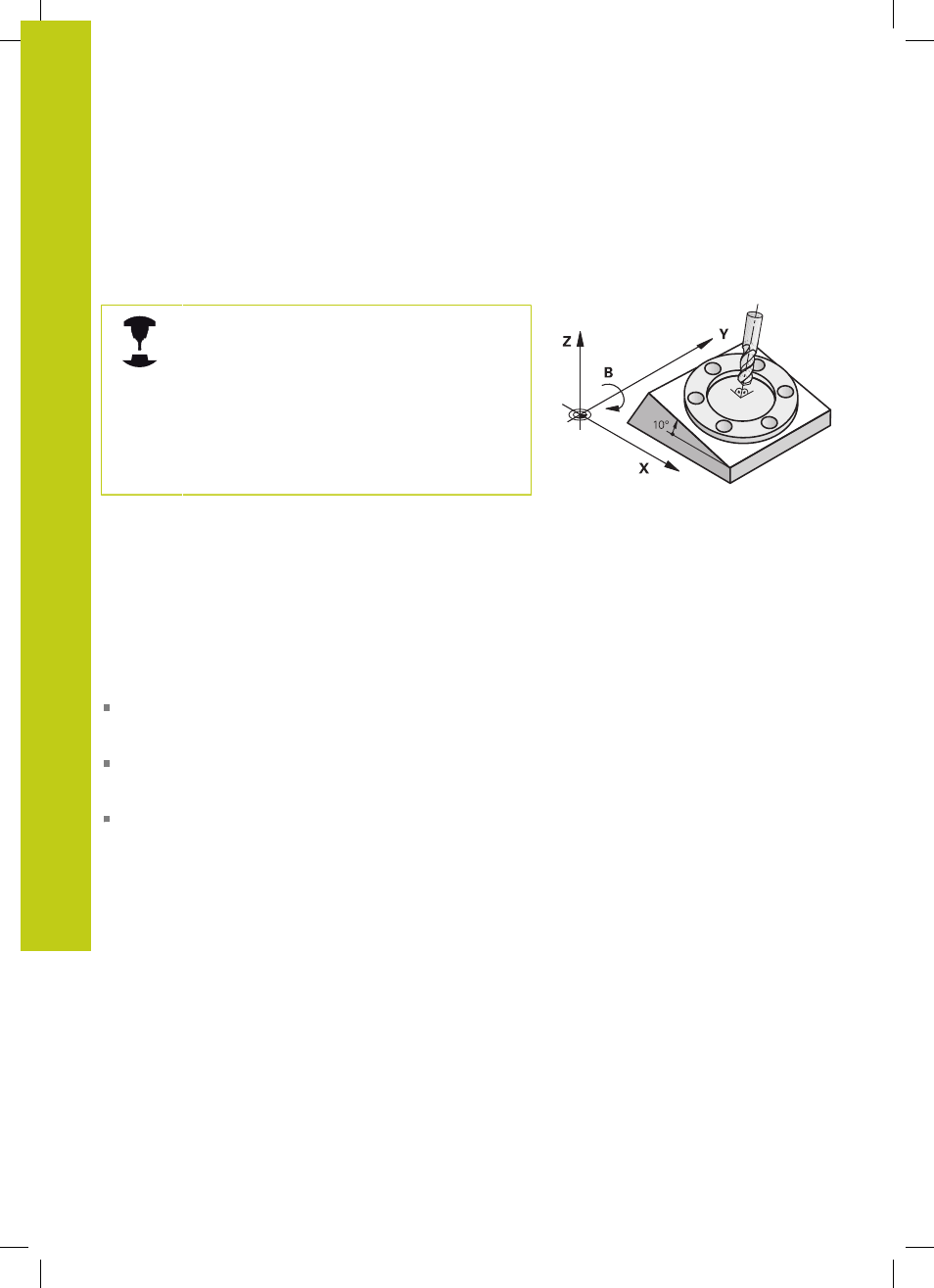

Система ЧПУ поддерживает наклон плоскостей обработки на
станках с поворотными головками и поворотными столами.
Типичным примером применения, например, являются
наклонные отверстия или контуры, расположенные в
пространстве под наклоном. При этом плоскость обработки
всегда наклоняется вокруг активной нулевой точки. Обычно
процесс обработки программируется на главной плоскости
(например, плоскости XY), но выполняется на той плоскости,
которая была наклонена к главной плоскости.
Для наклона плоскости обработки в распоряжении имеется три
функции:
Разворот в ручном режиме и в режиме эл. маховичка с
помощью клавиши Softkey 3D ROTсмотри "Активация
наклона в ручном режиме", Стр. 505
Управляемый наклон, цикл G80 в программе обработки (см.
руководство пользователя по циклам, цикл 19 ПЛОСКОСТЬ
ОБРАБОТКИ)
Управляемый наклон, PLANE-функция в программе
обработки смотри "Функция PLANE: наклон плоскости
обработки (номер опции #8)", Стр. 397
Функции ЧПУ для “Наклона плоскости обработки” - это функции
преобразования координат. При этом плоскость обработки
всегда располагается перпендикулярно направлению оси
инструмента.
