Движение по траектории – полярные координаты

6.5

6

TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015

237

Программирование винтовой линии

Введите направление вращения и инкрементный

полный угол G91 H с тем же знаком числа,

иначе инструмент может переместиться по

неправильной траектории.
Для полного угла G91 H можно ввести значение от

-99 999,9999° до +99 999,9999°.

Полярные координаты-угол

: ввести

инкрементно общий угол, под которым

инструмент перемещается по винтовой

линии.

После ввода угла выберите ось

инструмента с помощью клавиши выбора

оси.

Введите координату для высоты винтовой

линии в приращениях
Введите поправку на радиус

согласно таблице

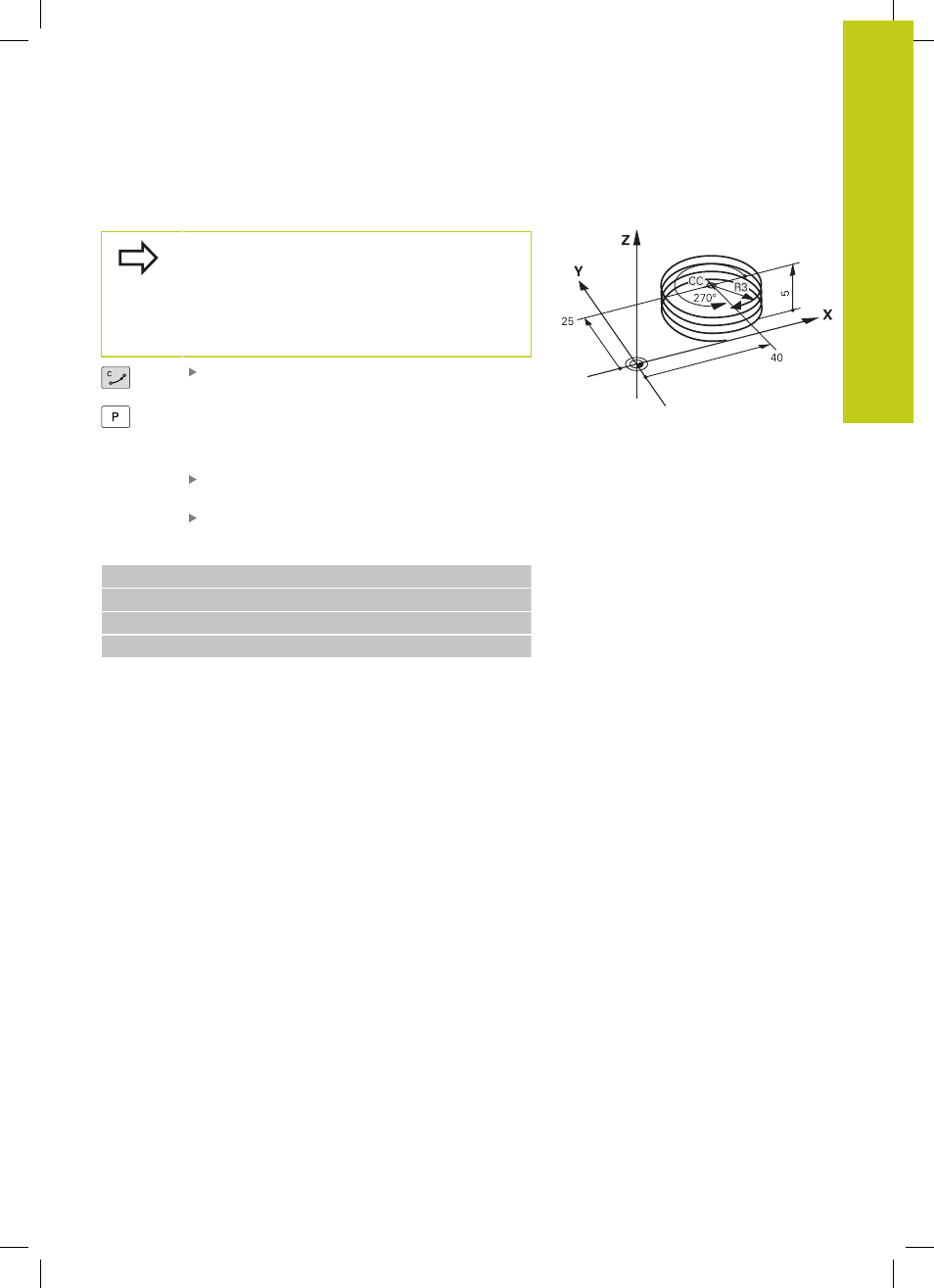

Пример NC-кадров: резьба M6 x 1 мм, с 5 витками

N120 I+40 J+25 *
N130 G01 Z+0 F100 M3 *
N140 G11 G41 R+3 H+270 *
N150 G12 G91 H-1800 Z+5 *
