Коррекция инструмента
5.3
5
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
199

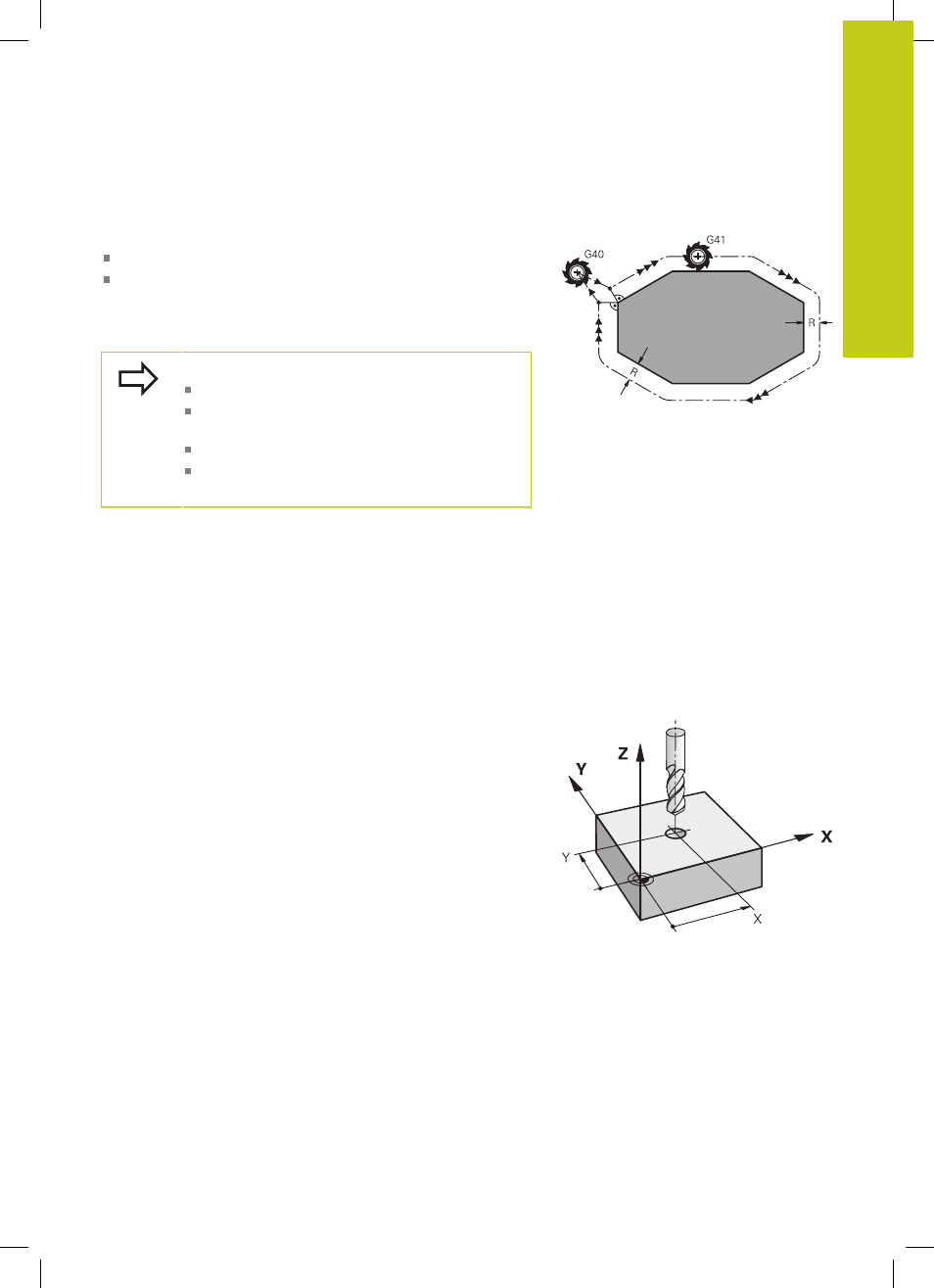

Поправка на радиус инструмента
Кадр программы для перемещения инструмента содержит:
G41
или G42 для коррекции на радиус
G40
, если коррекция на радиус не должна выполняться
Поправка на радиус начинает учитываться сразу после вызова
инструмента и его перемещения с помощью кадра прямых на
плоскости обработки с G41или G42.
Система ЧПУ отменяет поправку на радиус, если:
программируется кадр прямых с G40
выполняется выход из контура с помощью
функции DEP
программируется вызов PGM CALL
вызывается новая программа с помощью PGM
MGT
При поправке на радиус система ЧПУ учитывает как дельта-
значения из кадра t, так и дельта-значения из таблицы
инструментов:
Значение коррекции = R + DR
T-кадр
+ DR
TAB
mit
R
:
Радиус инструмента R из G99-кадра или таблицы
инструмента
DR
T-кадр
:
Припуск DR на радиус из кадра T
DR
TAB
:
Припуск DR для радиуса из таблицы инструментов
Движения по траектории без поправки на радиус: G40
Инструмент и его центр перемещаются на плоскости
обработки по запрограммированной траектории или на
запрограммированные координаты.
Применение: сверление, предварительное позиционирование.
