Тест программы и отработка программы
16.1 Графики (номер опции #20)
16
522
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015

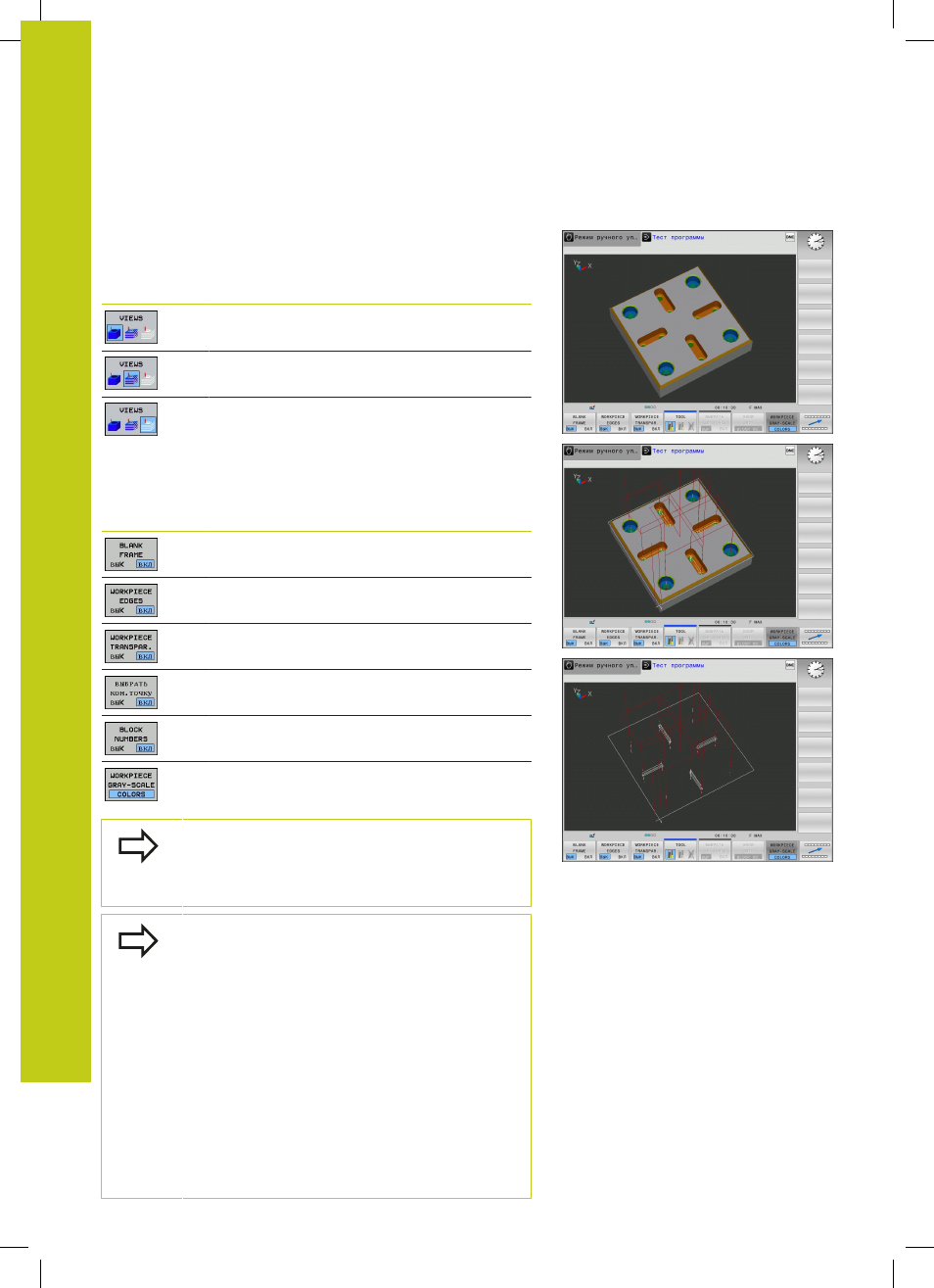

Трехмерное изображение в режиме "Тест программы"
Режим Тест программы дополнительно предлагает следующие
виды отображения:
Клавиши
Softkey
Функция
Объемное изображение
Объемное изображение и пути инструмента
Пути инструмента
Режим Тест программы дополнительно предлагает следующие
функции:
Клавиши
Softkey
Функция
Вызов рамок заготовки
Выдвижение кромок заготовки
Показ заготовки прозрачной
Показ конечных точек путей инструмента
Показ номеров кадров путей инструмента
Показать заготовки цветной
Помните о том, что объем функций зависит
от настроенного качества модели. Выберите
качество модели в MOD-функции Настройки
графики .
За счет показа путей инструмента можно
отображать запрограммированные системой
ЧПУ перемещения в пространстве.
Для быстрого распознавания деталей
имеется высокопроизводительная функция
масштабирования.
Во избежание появления нежелательных
следов обработки на заготовке особенно важно
проверять внешние программы на отсутствие
ошибок с помощью показа путей инструмента
еще до начала обработки. Такие следы обработки
возникают, например, если точки неправильно
выдаются постпроцессором.
Премещения на ускоренном ходу система ЧПУ
отображает красным цветом.
