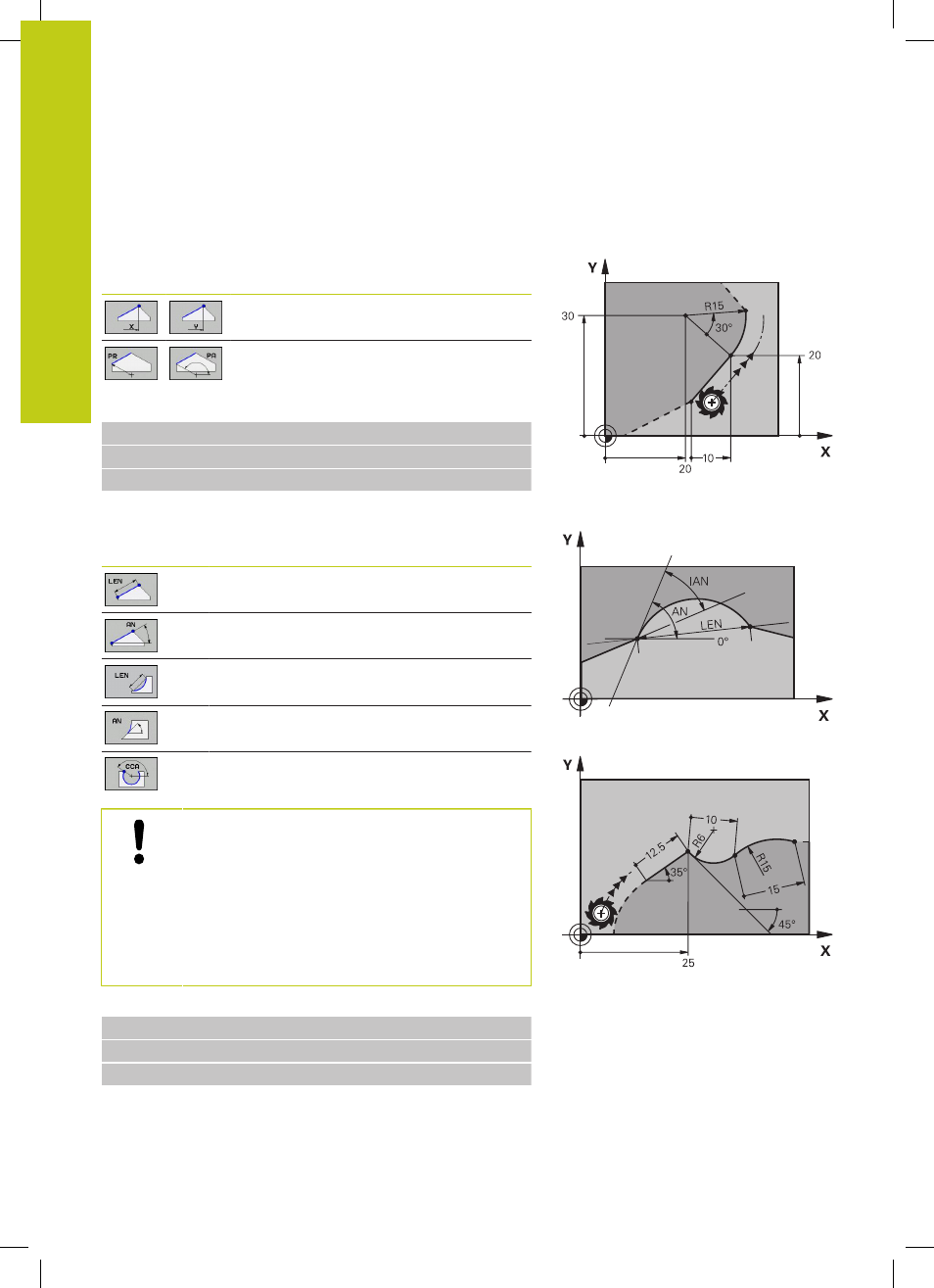

Программирование: программирование контуров
6.6
Движения по траектории – Программирование cвободного
контура FK (номер опции #19)
6
246
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
Возможности ввода
Координаты конечных точек
Экранные
клавиши
Известные данные
Декартовы координаты X и Y
Полярные координаты относительно
FPOL
Примеры NC-кадров
N70 FPOL X+20 Y+30
N80 FL IX+10 Y+20 G42 F100
N90 FCT PR+15 IPA+30 DR+ R15
Направление и длина элементов контура
Экранные
клавиши
Известные данные
длина прямых
угол подъёма прямой
Длина хорды LEN фрагмента дуги
окружности
Угол подъема AN касательной на входе
Центральный угол фрагмента дуги
окружности
Внимание, опасность повреждения
инструмента и заготовки!
Угол подъема, который был задан в инкрементах
(IAN), привязывает ЧПУ к направлению,
заданному в последнем кадре перемещения.
Программы, содержащие угол подъема в
инкрементах, и программы, созданные на
iTNC 530 или старых версиях системы ЧПУ, не
совместимы.
Примеры NC-кадров
N20 FLT X+25 LEN 12.5 AN+35 G41 F200
N30 FC DR+ R6 LEN 10 AN-45
N40 FCT DR- R15 LEN 15
