Программирование: программирование контуров
6.4
Движение по траектории – декартовы координаты
6
222
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
Прямая на ускоренном ходу G00 или прямая
подачей F G01
Система ЧПУ перемещает инструмент по прямой от его
текущей позиции к конечной точке прямой. Точка старта
является конечной точкой предыдущего кадра.
Нажмите кнопку L, чтобы открыть кадр
программы с движением по прямой
С помощью кнопки со стрелкой влево
перейдите в область ввода G-функций
Нажмите клавишу Softkey G00 для движения на
ускоренном ходу
Координаты
конечной точки прямой, если
необходимо
Поправка на радиус G40/G41/G42
Подача F
Дополнительная M-функция
Перемещение на ускоренном ходу
Кадр прямой с перемещением на ускоренном ходу (G00-кадр)
можно открыть также с помощью кнопки L:
Нажмите кнопку L, чтобы открыть кадр программы с
движением по прямой
С помощью кнопки со стрелкой влево перейдите в область
ввода G-функций
Нажмите клавишу Softkey G0 для движения на ускоренном
ходу

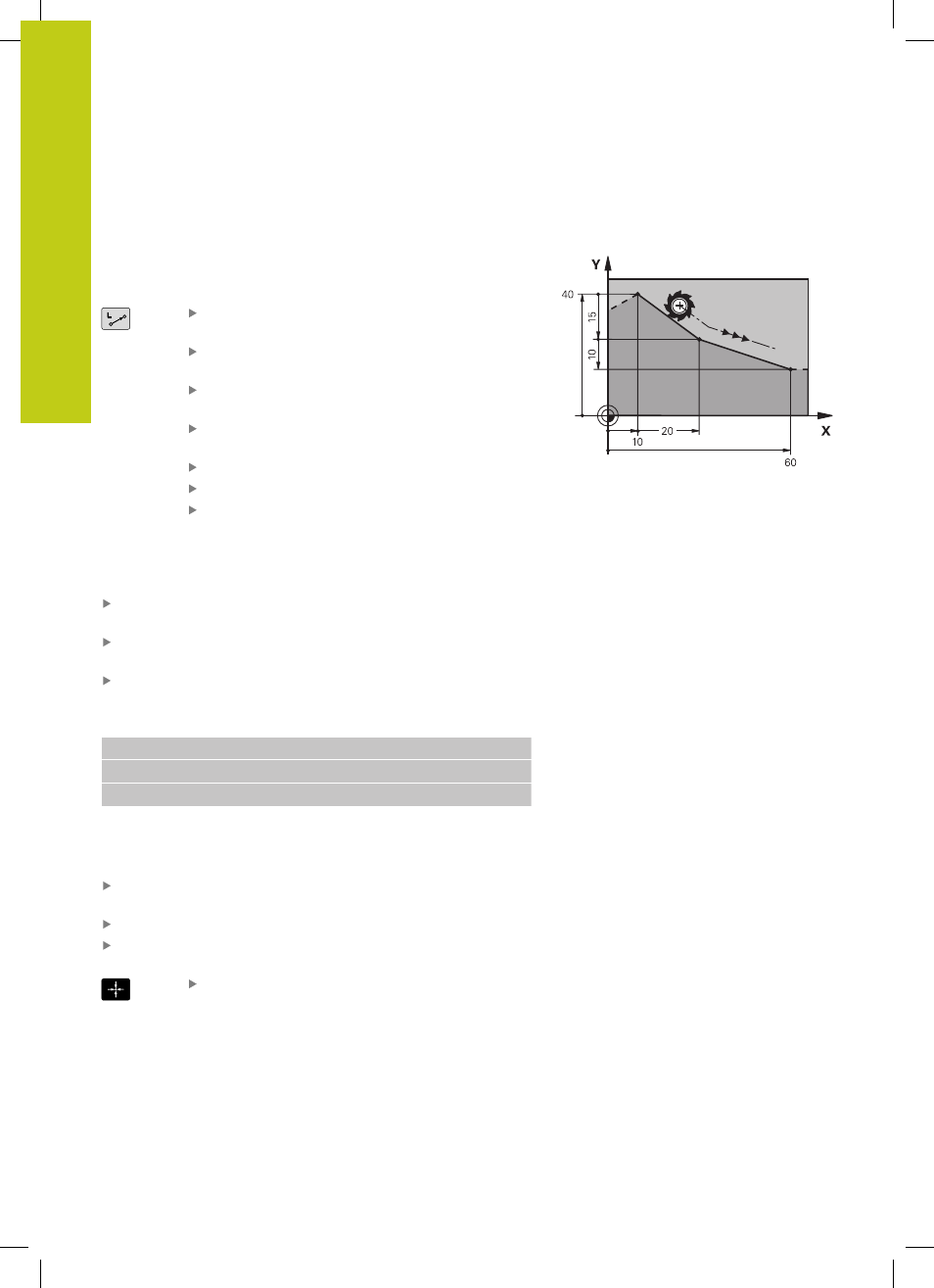

Примеры NC-кадров
N70 G01 G41 X+10 Y+40 F200 M3 *
N80 G91 X+20 Y-15 *
N90 G90 X+60 G91 Y-10 *
Назначение фактической позиции
Кадр прямой (G01-кадр) можно формировать также с помощью
кнопки "ПРИСВОЕНИЕ ФАКТИЧЕСКОЙ ПОЗИЦИИ":
В режиме работы "Ручное управление" следует переместить
инструмент в позицию, которую вы намерены ему присвоить
Смените индикацию экрана на программирование
Выберите кадр программы, за которым должен быть
вставлен кадр прямой
Нажмите кнопку "ПРИСВОЕНИЕ ФАКТИЧЕСКОЙ
ПОЗИЦИИ
": ЧПУ сформирует кадр прямой с
координатами фактической позиции
