Функция PLANE: наклон плоскости обработки (номер опции #8) 12.2
12
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
407

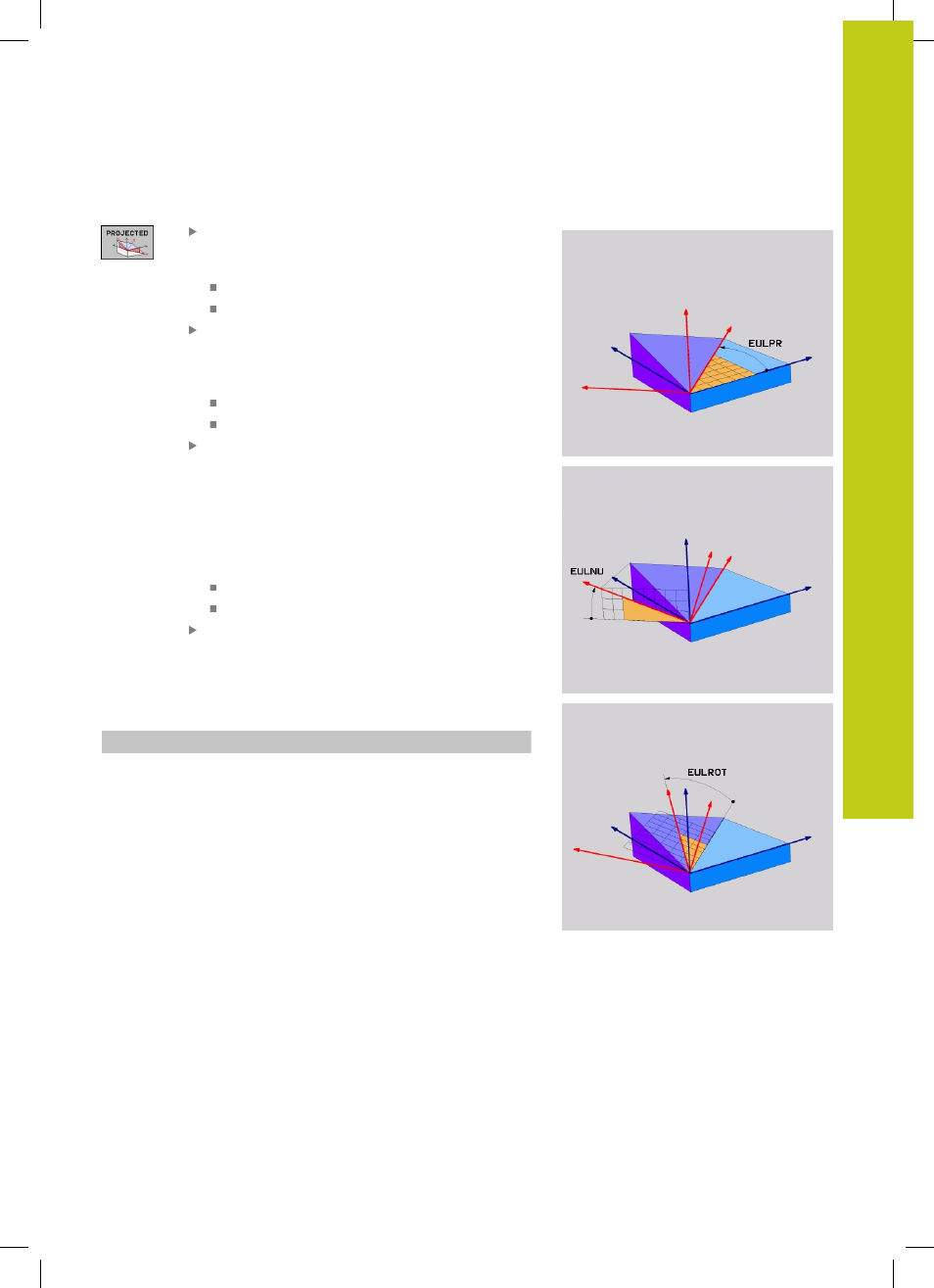

Параметры ввода
Угол поворота главной плоскости
координат? : угол разворота EULPR вокруг Z-оси
(см. рис. справа вверху). Обратите внимание:
Диапазон ввода от -180.0000° до 180.0000°
Осью 0° является ось X
Угол наклона оси инструмента? : угол наклона
EULNUT системы координат вокруг смещенной
на угол прецессии оси X (см. рис. справа в
центре). Обратите внимание:
Диапазон ввода от 0° до 180.0000°
Осью 0° является ось Z
ROT-угол наклон. плоскости? : поворот
EULROT наклонной системы координат вокруг
наклонной оси Z (логически соответствует
вращению с помощью цикла 10 ПОВОРОТ).
С помощью угла вращения можно простым
способом определить направление оси X
на наклонной плоскости обработки (см. рис.
справа внизу). Обратите внимание:
Диапазон ввода от 0° до 360.0000°
Осью 0° является ось X
Продолжите работу, перейдя к свойствам
позиционирования, смотри "Определение
процедуры работы PLANE-функции при
позиционировании", Стр. 415
NC-кадр
N50 PLANE EULER EULPR45 EULNU20 EULROT22 .....*
