Программирование: программирование контуров
6.6 Движения по траектории – Программирование cвободного
контура FK (номер опции #19)
6
242
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015

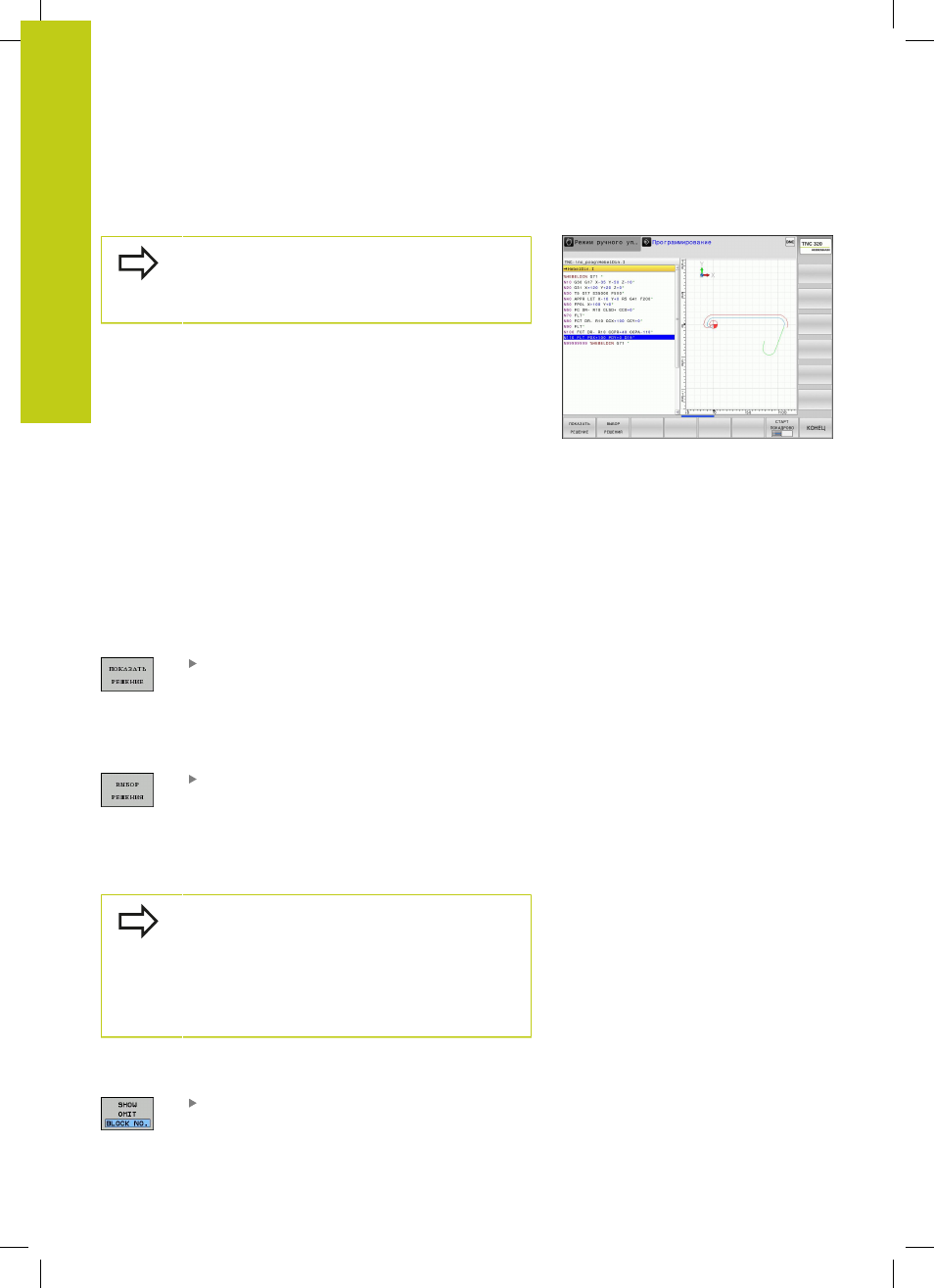

Графика при FK-программировании
Для использования графики в процессе FK-
программирования выберите режим разделения
экрана дисплея ПРОГРАММА + ГРАФИКА, смотри
"Программирование", Стр. 74
Неполные данные о координатах часто не позволяют
однозначно задать контур заготовки. В этом случае система
ЧПУ отображает различные решения в окне FK-графики, а
оператор выбирает подходящее. FK-графика отображает
контур заготовки в нескольких цветах:
синий : элемент контура определен однозначно.
Последний элемент FK выделяется синим только
после движения отвода, несмотря на однозначное
определение, например, посредством CLSD-.
зеленый : введенные данные допускают несколько решений;
оператор выбирает правильное.
красный : введенные данные не определяют контур
в достаточной мере; следует ввести
дополнительные данные.
Если данные допускают несколько вариантов решения, и
элемент контура отображается зеленым цветом, то правильный
контур выбирается следующим образом:
Нажимайте Softkey ПОКАЗАТЬ РЕШЕНИЕ
до появления правильного изображения
элемента контура. Используйте функцию
масштабирования (2-я панель Softkey),
если возможные решения не различаются в
стандартном отображении.
Указанный элемент контура соответствует
данным чертежа: подтвердите выбор при
помощи клавиши Softkey ВЫБОР РЕШЕНИЯ
Если указанный зеленым цветом контур не должен вводиться
в программу, следует нажать клавишу Softkey ЗАВЕРШИТЬ
ВЫБОР , чтобы продолжать FK-диалог.
Выбор выделенных зеленым цветом элементов
контура следует подтвердить как можно раньше
клавишей Softkey ВЫБОР РЕШЕНИЯ, чтобы
ограничить количество возможных вариантов для
последующих элементов контура.
Производитель станка может выбрать другие
цвета для отображения FK-графики.
Индикация номеров кадров в окне графики
Для отображения номеров кадров в окне графики:
Установите Softkey ВЫКЛ. ИНДИК. НОМ.
КАДРА на ИНДИКАЦИЯ (3-я панель Softkey)
