Программирование: программирование контуров
6.4
Движение по траектории – декартовы координаты
6
232
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015

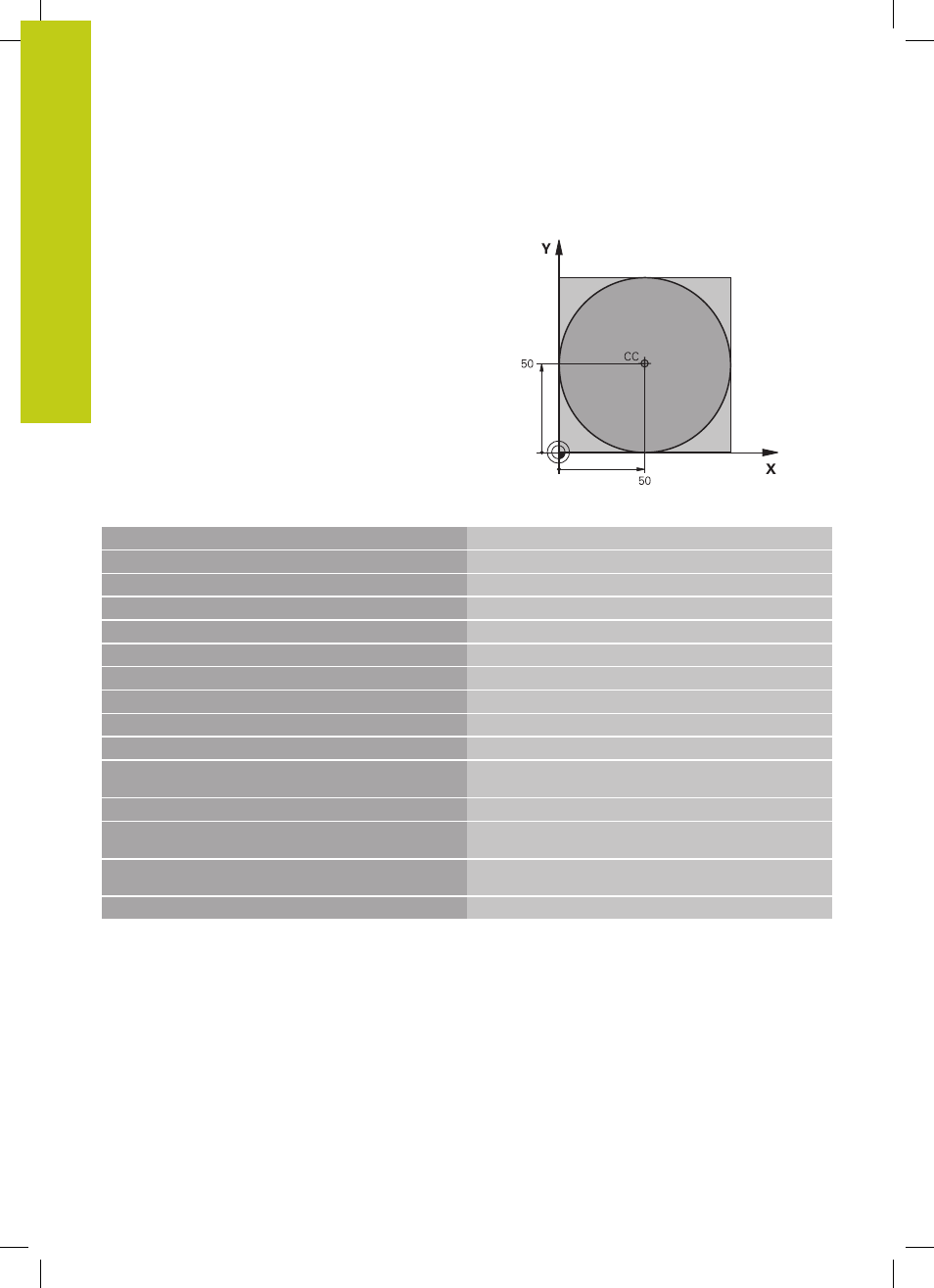

Пример: круг в декартовой системе
%C-CC G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Определение заготовки
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S3150 *
Вызов инструмента
N40 G00 G40 G90 Z+250 *
Отвод инструмента
N50 I+50 J+50 *
Определение центра окружности
N60 X-40 Y+50 *
Предварительное позиционирование инструмента
N70 G01 Z-5 F1000 M3 *
Перемещение на глубину обработки
N80 G41 X+0 Y+50 F300 *
Подвод к точке старта, поправка на радиус G41
N90 G26 R5 F150 *
Подвод по касательной дуге
N100 G02 X+0 *
Подвод к конечной точке окружности (=точке старта
окружности)
N110 G27 R5 F500 *
Отвод по касательной дуге
N120 G01 G40 X-40 Y-50 F1000 *
Выход из материала в плоскости обработки, отмена
поправки на радиус
N130 G00 Z+250 M2 *
Вывод инструмента из материала по оси инструмента,
конец программы
N99999999 %C-CC G71 *
