Дисплей и пульт управления 2.2
2
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
71
2.2 Дисплей и пульт управления

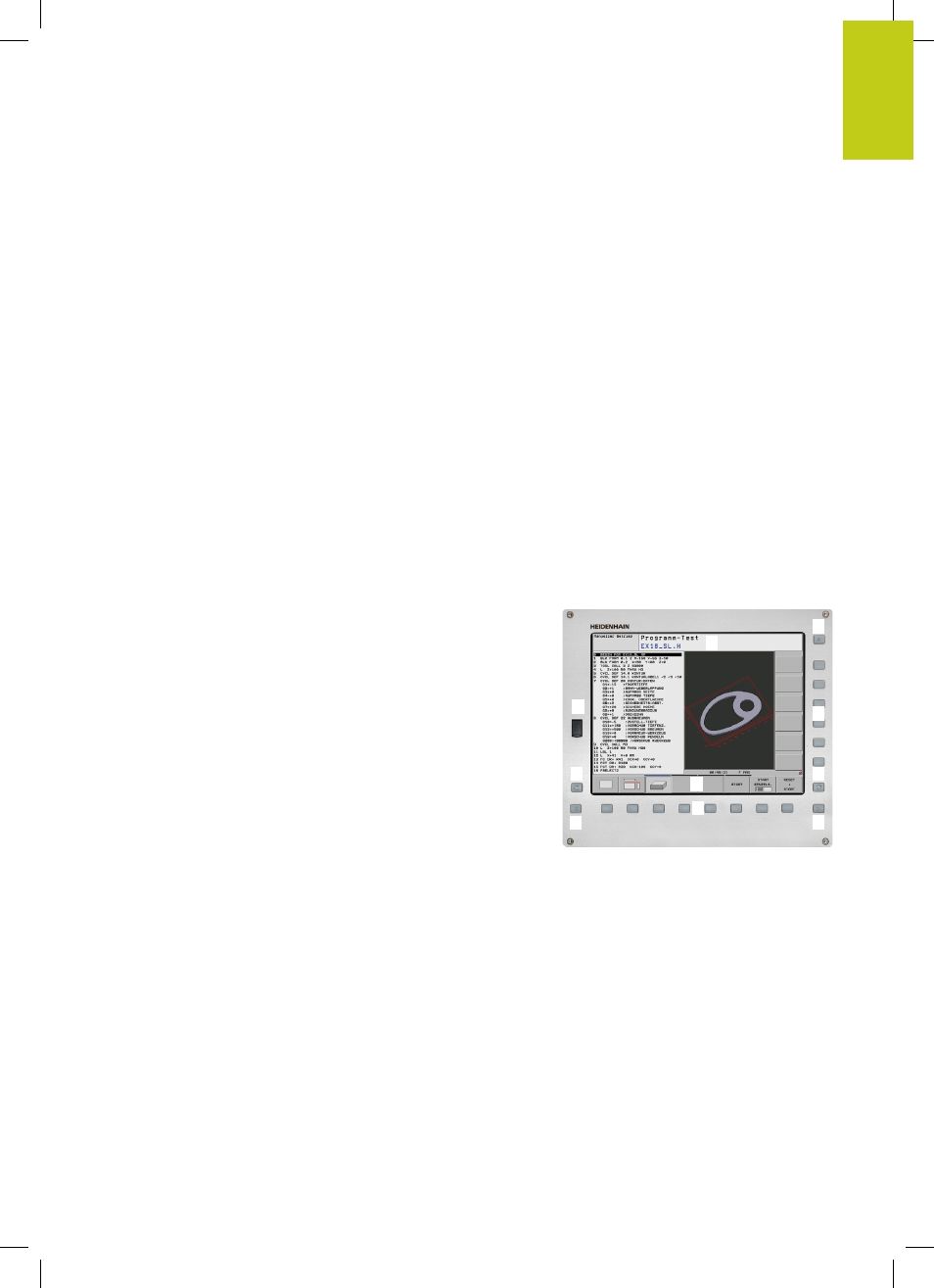

Дисплей
Система ЧПУ поставляется в компактной версии или с
отдельным экраном и пультом управления. В обоих вариантах
она имеет 15-ти дюймовый плоский экран.
1 Заглавная строка
При включенном ЧПУ в заглавной строке дисплея
отображаются выбранные режимы работы: слева –
режимы работы станка, а справа – режимы работы при
программировании. В более широком поле заглавной
строки указан тот режим работы, на который переключен
дисплей: там появляются вопросы диалогового окна и
тексты сообщений (исключение: если ЧПУ обеспечивает
только индикацию графики).
2 Клавиши Softkey
В нижней строке ЧПУ отображаются функции программных
клавиш. Выбор этих функций осуществляется с помощью
клавиш, расположенных ниже. Для удобства навигации
узкие полосы непосредственно над панелью функций
программных клавиш указывают на количество этих
панелей. Между ними можно переключаться, используя
переключающие клавиши Softkey. Активная панель Softkey
отображается подсвеченной полосой
3 Клавиши выбора Softkey
4 Переключающие клавиши Softkey
5 Разделение экрана дисплея
6 Клавиша переключения дисплея для режимов работы
станка и режимов работы программирования
7 Клавиши выбора Softkey для клавиш Softkey
производителя станков
8 Переключающие клавиши, определяемые производителем
станка
9 USB-разъем
2
3
4
5
8
9
6
7
1
4
