Программирование и отработка простых программ 15.1
15
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
511

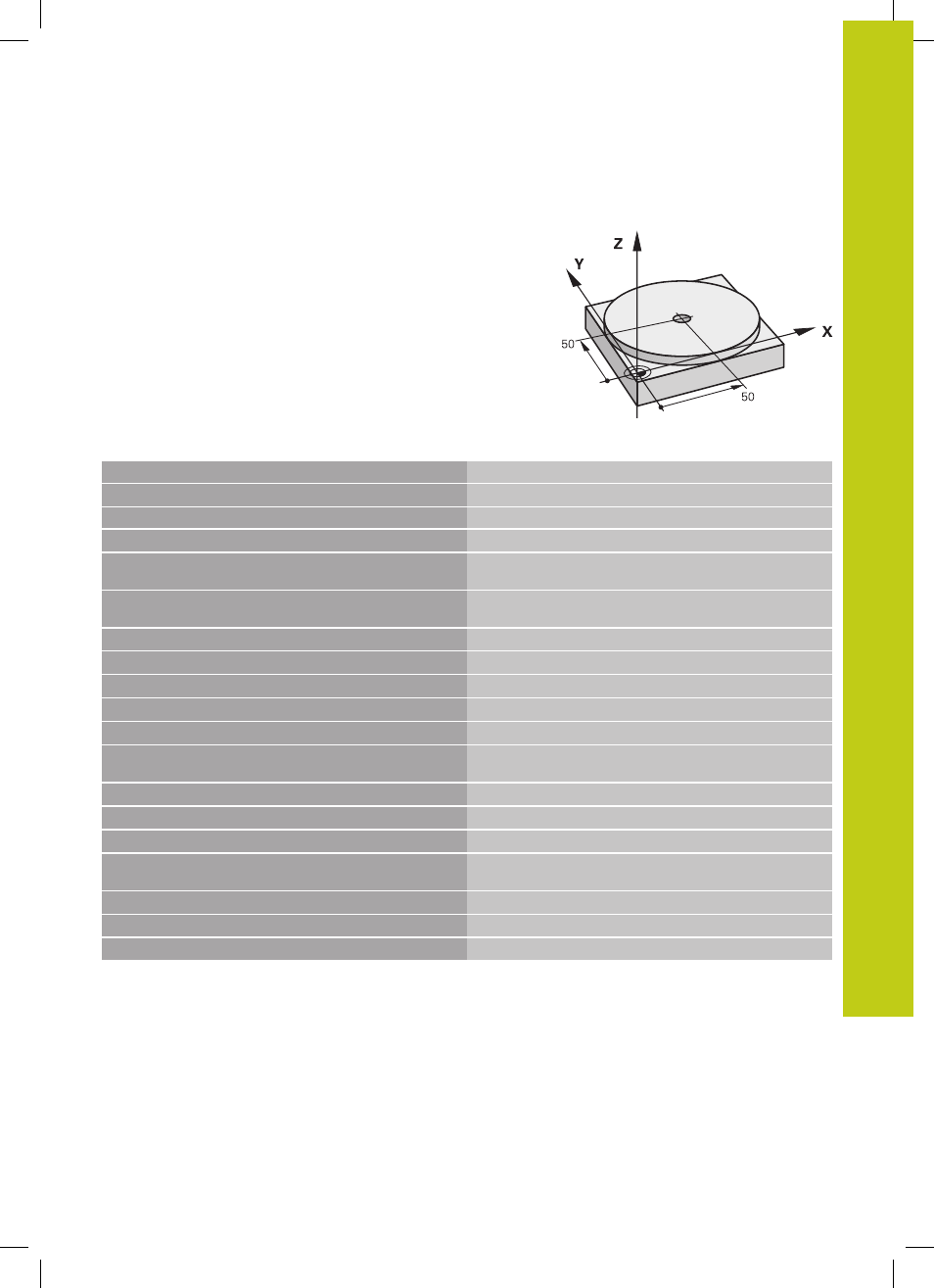

Пример 1
В отдельной заготовке должно быть предусмотрено
отверстие глубиной 20 мм. После зажима заготовки,
выверки и назначения координат точки привязки можно
запрограммировать и проделать отверстие с помощью
нескольких строк программы.
Сначала выполняется предпозиционирование инструмента с
помощью кадров прямых над заготовкой и позиционирование
на безопасное расстояние в 5 мм над отверстием. Затем
проделывается отверстие с помощью цикла G200.
%$MDI G71 *
N10 T1 G17 S2000 *
Вызов инструмента: ось инструмента Z,
Частота вращения шпинделя 2000 об/мин
N20 G00 G40 G90 Z+200 *
Вывод инструмента из материала (ускоренный ход)
N30 X+50 Y+50 M3 *
Позиционирование инструмента на ускоренном ходу над
отверстием, включение шпинделя
N40 G01 Z+2 F2000 *
Позиционирование инструмента на высоте 2 мм над
отверстием
N50 G200 СВЕРЛЕНИЕ *
Задание цикла G200 Сверление
Q200=2
;BEZOPASN.RASSTOYANIE
Безопасное расстояние инструмента над отверстием
Q201=-20
;GLUBINA
Глубина отверстия (знак числа=направление работы)
Q206=250
;PODACHA NA WREZANJE
Подача при сверлении
Q202=10
;GLUBINA WREZANJA
Глубина каждой подачи перед отводом
Q210=0
;WYDER. WREMENI WWER.
Время выдержки вверху при извлечении из зажимного
приспособления в секундах
Q203=+0
;KOORD. POVERHNOSTI
Координата верхней кромки заготовки
Q204=50
;2-YE BEZOP.RASSTOJ.
Положение после цикла, относительно Q203
Q211=0.5
;WYDER.WREMENI WNIZU
Время выдержки на дне отверстия в секундах
Q395=0
;DEPTH REFERENCE
Глубина относительно вершины инструмента или
цилинрической части инструмента
N60 G79 *
Вызов цикла G200 Глубокое сверление
N70 G00 G40 Z+200 M2 *
Вывод инструмента из материала
N9999999 %$MDI G71 *
Конец программы
Функция прямых: смотри "Прямая на ускоренном ходу G00 или
прямая подачей F G01", Стр. 222
Цикл СВЕРЛЕНИЕ: см. руководство пользователя "Циклы",
цикл 200 СВЕРЛЕНИЕ.
