Основные положения

3.1

3

TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015

95

Система отсчета на фрезерных станках

При обработке заготовки на фрезерном станке в общем

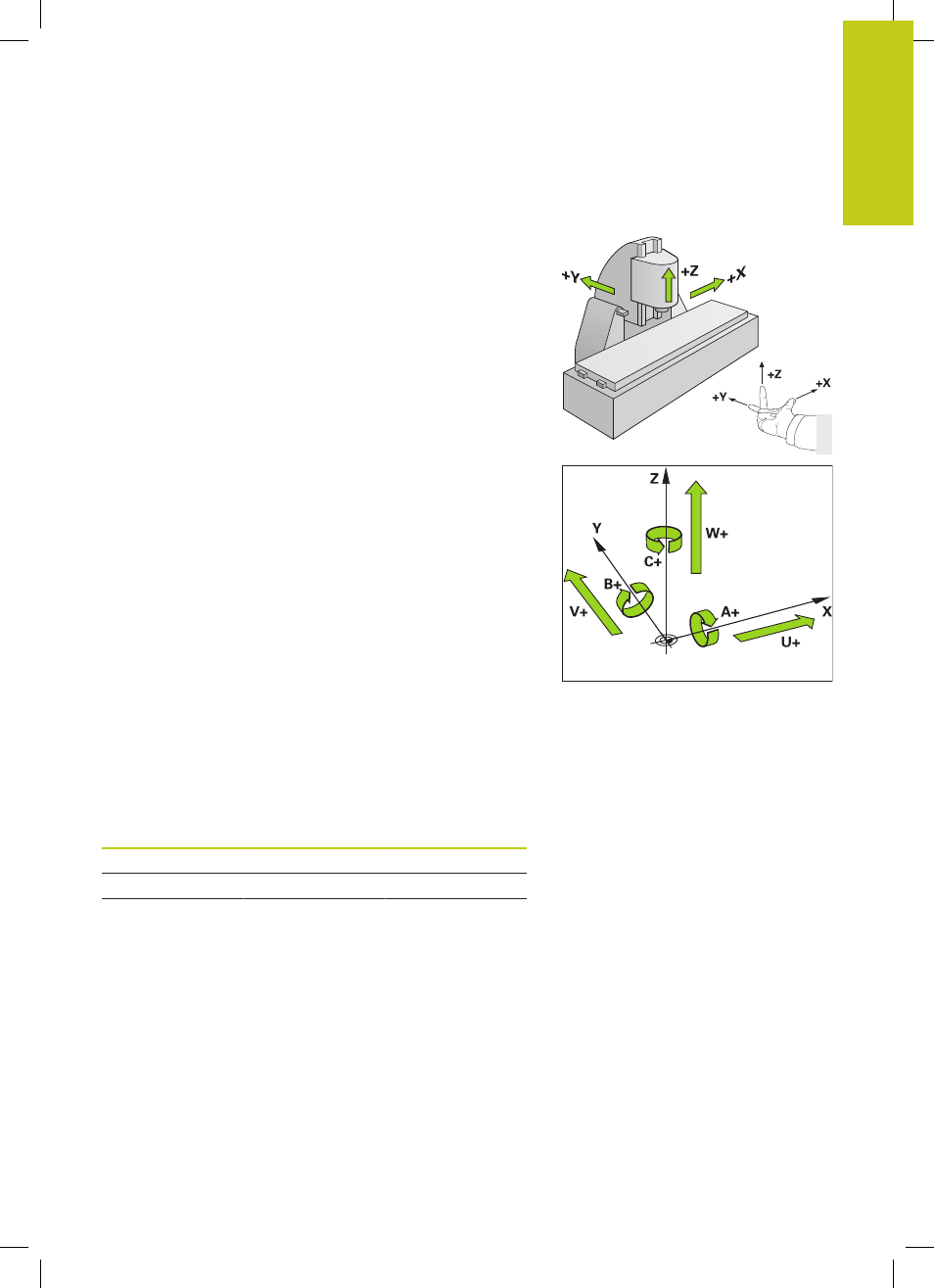

случае применяется декартова система координат. На рисунке

справа показана связь между декартовой системой координат

и осями станка. Правило правой руки служит ориентиром,

облегчающим запоминание: если средний палец указывает

направление оси инструмента от заготовки к инструменту, то он

показывает направление Z+, большой палец - направление X+,

а указательный - направление Y+.
TNC 620 может управлять опционально 5 осями. Кроме

главных осей X, Y и Z, существуют параллельные

дополнительные оси U, V и W. Оси вращения обозначаются

буквами A, B и C. На рисунке справа внизу показана связь

дополнительных осей или осей вращения с главными осями.

Обозначение осей на фрезерных станках

Оси X, Y и Z на вашем фрезерном станке также обозначаются

как ось инструмента, главная ось (1-я ось) и вспомогательная

ось (2-я ось). Расположение оси инструмента определяется

взаимосвязью между главной и вспомогательной осью.

Ось

инструмента

Главная ось

Вспомогательная

ось

X

Y

Z

Y

Z

X

Z

X

Y
