Вход в контур и выход из контура 6.3
6
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
217

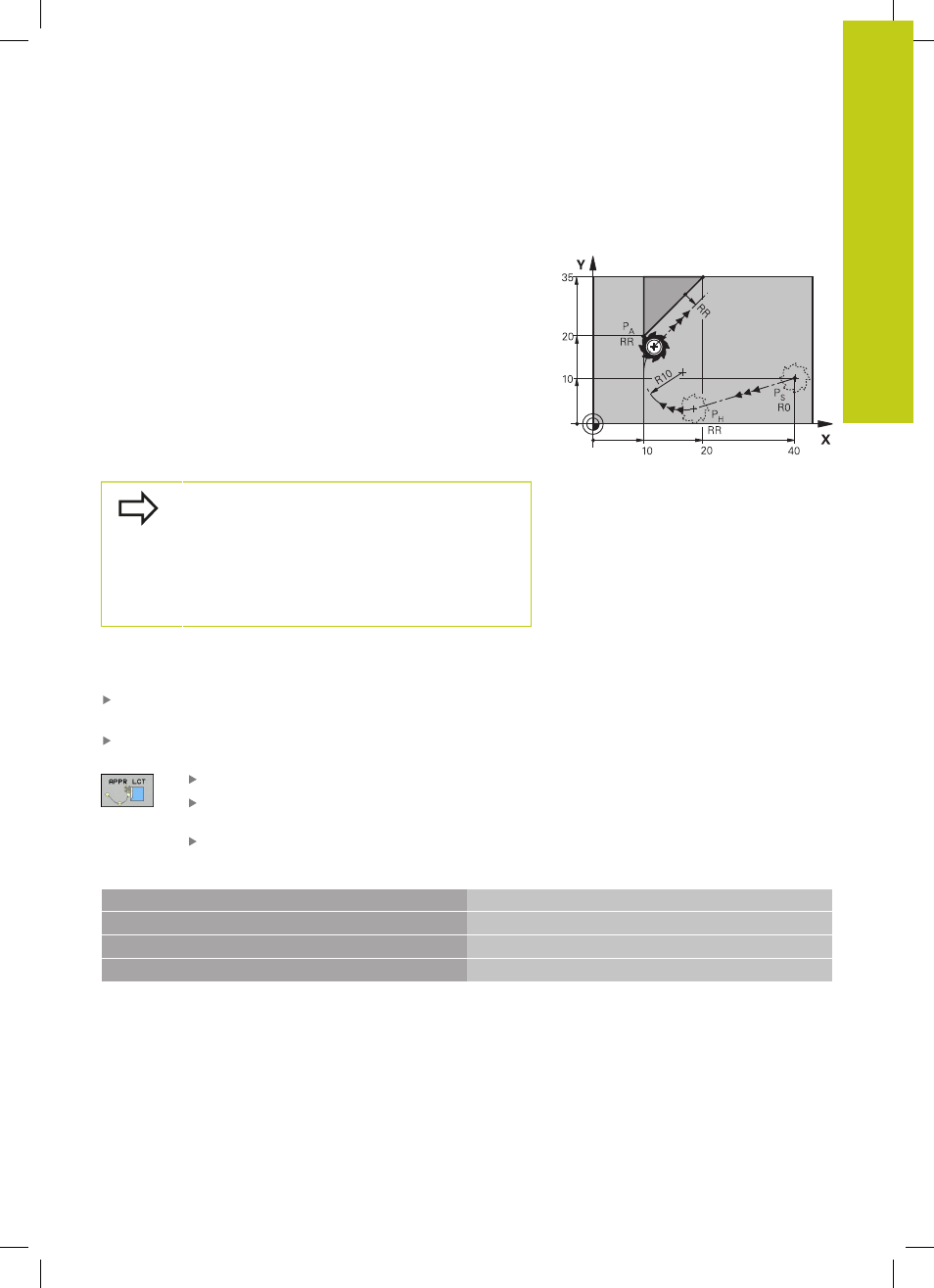

Подвод вдоль контура по касательной дуге,
плавно переходящей в прямую: APPR LCT
Система ЧПУ перемещает инструмент по прямой от точки
старта P
S
к вспомогательной точке P
H
. Оттуда она перемещает
его по круговой траектории к первой точке контура P
A
. Подача,
запрограммированная в APPR-кадре, действительна для всего
отрезка, по которому перемещается система ЧПУ в кадре
подвода (отрезок P
S
– P
A
).
Если в im Anfahrsatz запрограммировать все три главные оси X,
Y и Z, система ЧПУ переместит инструмент из начальной точки
P
S
сначала в плоскость обработки, а затем по оси инструмента
на вспомогательную точку P
H
. От вспомогательной точки P
H
к
точке контура P
A
управление перемещает инструмент только в
плоскости обработки.
Следует учитывать эту процедуру при
импортировании программ из более ранних
версий систем управления При необходимости
выполните адаптацию программ.
Более ранние версии управления выполняют
перемещение во вспомогательную точку P
H
одновременно по всем трем главным осям.
Круговая траектория плавно переходит в прямую P
S
– P
H
,
а также в первый элемент контура. Таким образом, она
однозначно определена через радиус R.
Произвольная функция траектории: выполните подвод к
начальной точке P
S
Начните диалог при помощи кнопки APPR/DEP и клавиши
Softkey APPR LCT:
Координаты первой точки контура P
A
Радиус R круговой траектории. Введите
положительное значение для R
Поправка на радиус G41/G42 для обработки
R0=G40; RL=G41; RR=G42
Примеры NC-кадров
N70 G00 X+40 Y+10 G40 M3 PS подвод без поправки на радиус
N80 APPR LCT X+10 Y+20 Z-10 R10 G42 F100 PA с поправкой на радиус G42, радиус R=10
N90 G01 X+20 Y+35 Конечная точка первого элемента контура
N100 G01 ... Следующий элемент контура
