Программирование: инструменты
5.3
Коррекция инструмента
5
200
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015

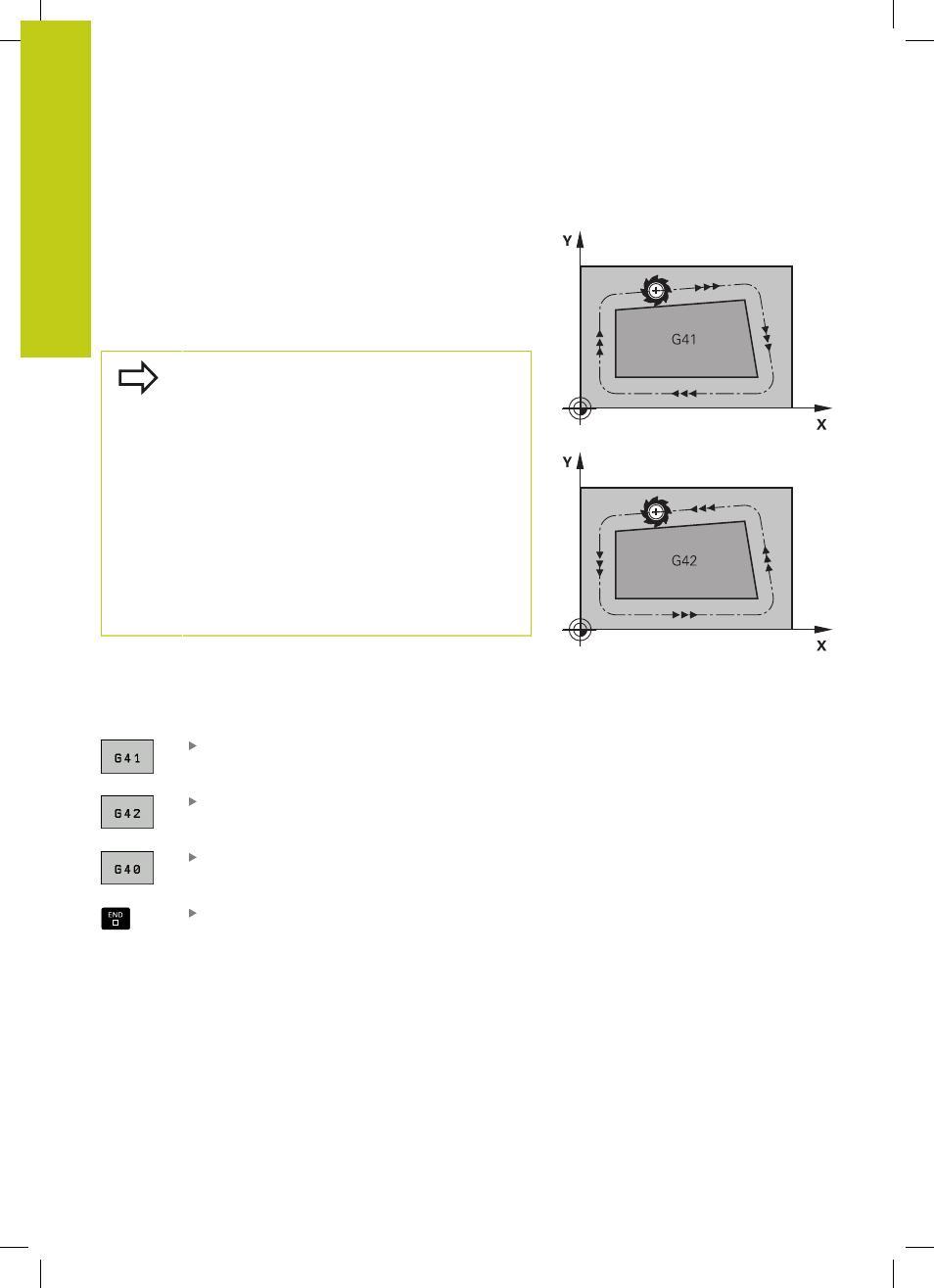

Движения по траектории с поправкой на радиус: G42 и G41
G42
: Инструмент перемещается справа от контура
G41
: Инструмент перемещается слева от контура
При этом центр инструмента находится на расстоянии радиуса
инструмента от запрограммированного контура. Понятия
“справа” и “слева” обозначают положение инструмента в
направлении перемещения по контуру заготовки. См. рисунки.
Между двумя кадрами программы с разными
значениями коррекции на радиус G42 и
G41
должен стоять как минимум один кадр
перемещения на плоскости обработки без
коррекции радиуса (то есть с G40).
Система ЧПУ активирует поправку на радиус
к концу кадра, в котором коррекция была
запрограммирована в первый раз.
В первом кадре с поправкой на радиус G42/G41 и
при отмене с помощью G40 система ЧПУ всегда
позиционирует инструмент перпендикулярно к
программируемой точке старта или конечной
точке. Позиционировать инструмент перед первой
или за последней точкой контура следует так,
чтобы не повредить контур.
Ввод поправки на радиус
Поправка на радиус вводится в кадре
G01
. Введите
координаты целевой точки и подтвердите кнопкой ENT
Движение инструмента слева от
запрограммированного контура: выбрать
функцию G41, или
Движение инструмента слева от
запрограммированного контура: выбрать
функцию: G42, или
Отменить движение инструмента без коррекции
радиуса или поправки на радиус: выбрать
функцию G40
Закончить кадр: нажмите кнопку END
