Программирование: передача данных из файлов САПР

7.3

DXF-конвертер (номер опции #42)

7

268

TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015

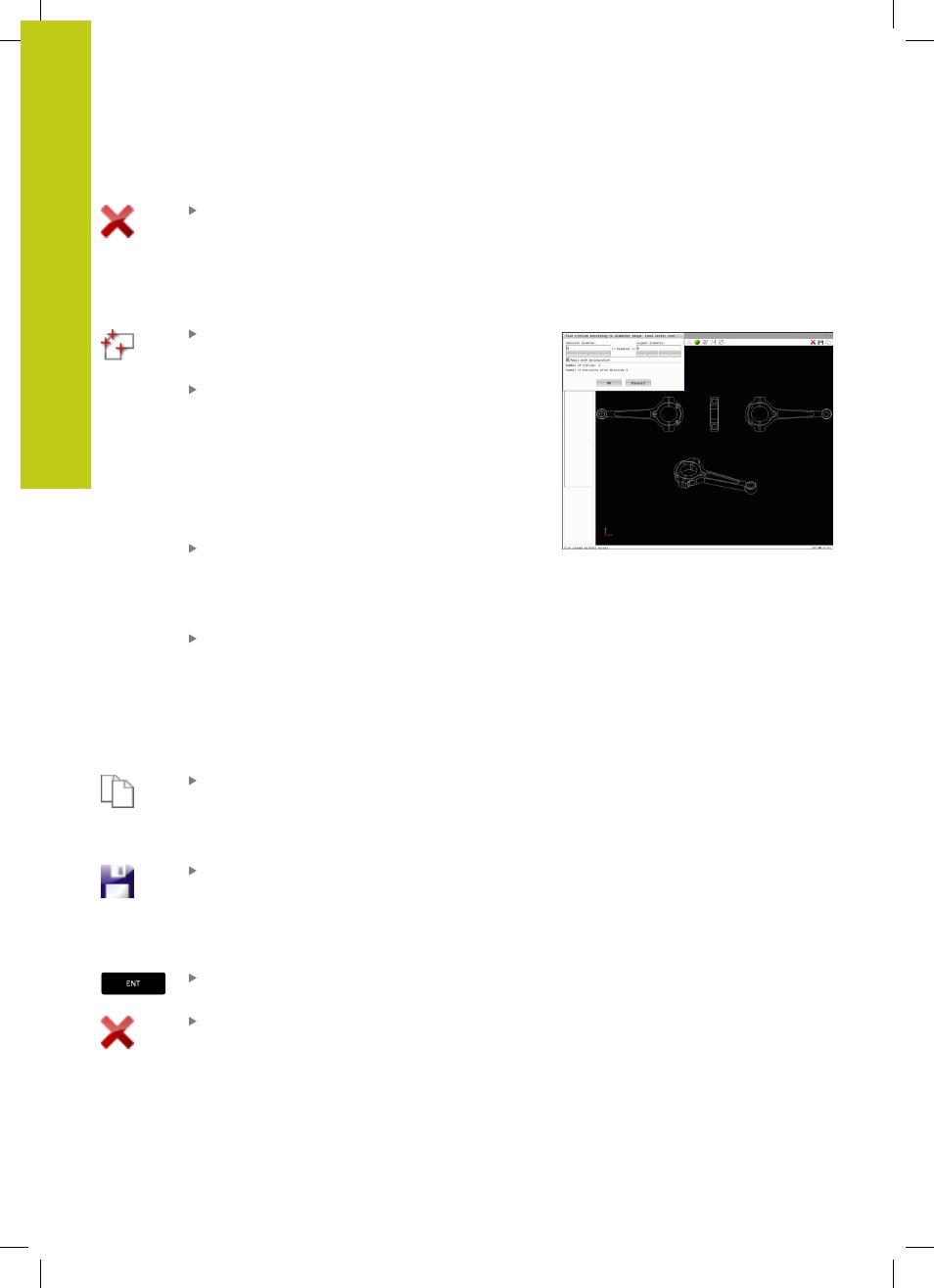

Для выбора следующих позиций обработки

нажмите значок снятия выделения с выбранных

элементов и выберите следующий контур, как

описано выше

Быстрый выбор позиций сверления в диапазоне действия

мыши

Определение режима выбора позиций

обработки: окно графики активно для выбора

позиции
Выбор позиций обработки: нажать клавишу

смены регистра (Shift), затем, удерживая

нажатой левую кнопку мыши, растянуть

мышью область выделения до нужных

размеров. Система ЧПУ примет как позиции

сверления все полные круги, полностью

находящиеся в выделенной области: система

ЧПУ откроет временное окно, в котором можно

отфильтровать отверстия по размеру
Настройте фильтр(смотри "Настройки

фильтра", Стр. 270) и подтвердите нажатием

кнопки OK: система ЧПУ отобразит все

выбранные позиции в окне просмотра списков

(отображение символа точки)
При необходимости можно отменить выбор

уже отобранных элементов, для чего повторно

щелкнуть по элементу в окне графики,

удерживая при этом нажатой клавишу CTRL .

Или выбрать элемент в окне списков и нажать

клавишу DEL. Чтобы выбрать все элементы,

растяните области выбора еще раз, удерживая

при этом нажатой клавишу CTRL
Сохранение выбранных позиций

обработки в буфер обмена ЧПУ для

последующего добавления в качестве

кадра позиционирования с вызовом цикла в

программу в диалоге открытым текстом, или
Сохранение выбранных позиций обработки

в файле точек: система ЧПУ показывает

всплывающее окно, в котором можно ввести

целевую директорию и любое имя файла.

Базовая настройка: имя DXF-файла. В качестве

альтернативы можно выбрать тип файла:
Подтверждение ввода: система ЧПУ сохраняет

программу контура в выбранную директорию
Для выбора следующих позиций обработки

нажмите значок снятия выделения с выбранных

элементов и выберите следующий контур, как

описано выше
