Движение по траектории – декартовы координаты
6.4
6
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
225

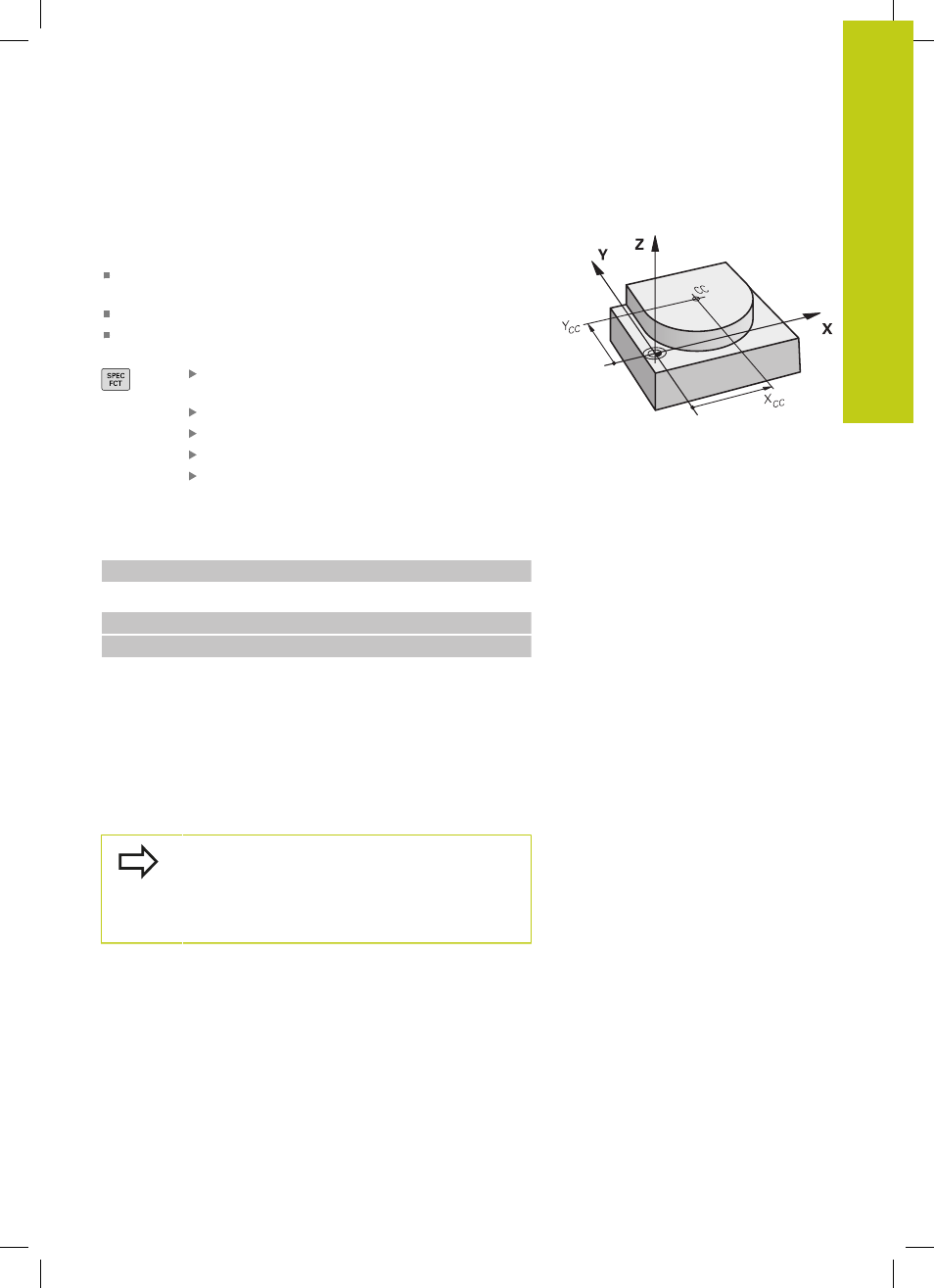

Центр окружности I, J
Центр окружности задается для круговых траекторий, ,
программируемых функциями G02, G03 или G05. Для этого
следует ввести декартовы координаты центра окружности на
плоскости обработки или
назначить последнюю запрограммированную позицию, или
назначить координаты клавишей "НАЗНАЧЕНИЕ
ФАКТИЧЕСКОЙ ПОЗИЦИИ
"
Программирование центра окружности:
нажмите клавишу SPEC FCT
Выберите Softkey ФУНКЦИИ ПРОГРАММ
Выберите Softkey DIN/ISO
Выберите Softkey I или J
Ввод координат для центра окружности или для
того, чтобы присвоить последнюю вводившуюся
позицию: введите G29
Примеры NC-кадров
N50 I+25 J+25 *
или
N10 G00 G40 X+25 Y+25 *
N20 G29*
Строки программы и 20 не относятся к рисунку.
Срок действия
Координаты центра окружности сохраняются до того момента,
когда будет запрограммирован новый центр окружности.
Инкрементный ввод центра окружности
Координата центра окружности, введенная в приращениях,
всегда соотносится с последней запрограммированной
позицией инструмента.
С помощью I и J обозначается позиция в качестве
центра окружности: инструмент не перемещается
на эту позицию.
Центр окружности является одновременно
полюсом для полярных координат.
