Программирование: Многоосевая обработка
12.2 Функция PLANE: наклон плоскости обработки (номер опции #8)
12
418
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
Выбор альтернативных возможностей наклона: SEQ +/–
(ввод в качестве опции)
На основании определенного оператором положения плоскости
обработки система ЧПУ должна рассчитать соответствующее
положение имеющихся на станке осей вращения. Как правило,
всегда существует два варианта решения.
С помощью переключателя SEQ следует установить, какой
вариант решения должна использовать система ЧПУ:
SEQ+ позиционирует основную ось так, что она принимает
положительный угол. Главная ось - это 1-я ось вращения,
если считать от инструмента, или последняя ось вращения,
если считать от стола (в зависимости от конфигурации

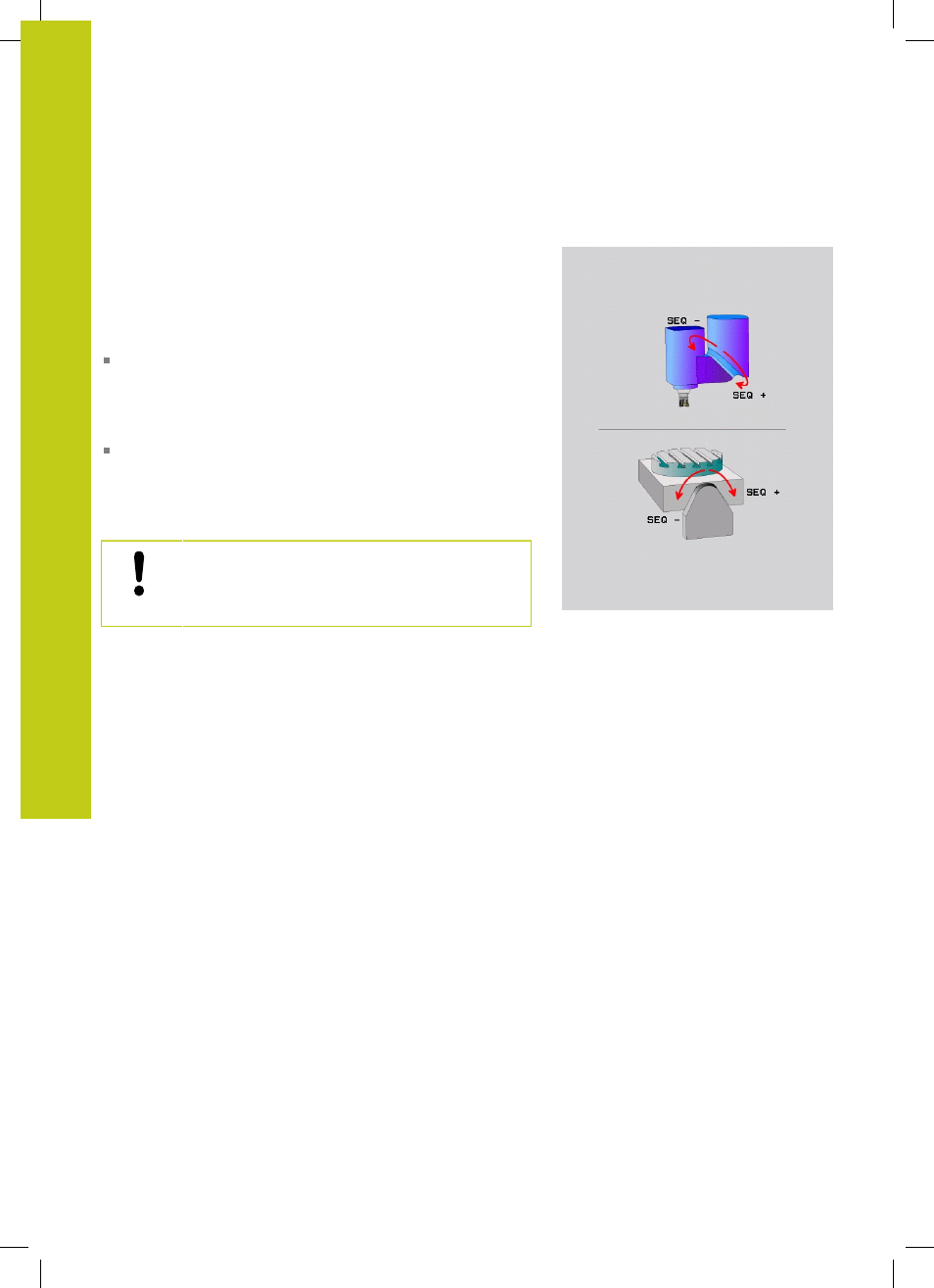

станка, см. также рис. справа вверху)
SEQ+
позиционирует основную ось так, что она принимает
отрицательный угол
Если выбранное оператором при помощи SEQ решение
находится вне области перемещения станка, ЧПУ выдает
сообщение об ошибке Угол не допускается.
При использовании функции PLANE AXIS
переключатель SEQ не имеет каких-либо функций.
Если SEQ не определен, ЧПУ рассчитывает решение
следующим образом:
1 Сначала ЧПУ проверяет, лежат ли возможности решения в
диапазоне перемещения осей поворота
2 Если это имеет место, ЧПУ выбирает решение, достигаемое
по коротчейшему пути.
3 Если только одно решение лежит в диапазоне
перемещения, то ЧПУ использует это решение
4 Если в диапазоне перемещения нет решения, то ЧПУ
выдает сообщение об ошибке Угол не допустим
