Функция PLANE: наклон плоскости обработки (номер опции #8) 12.2
12
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
411
Параметры ввода

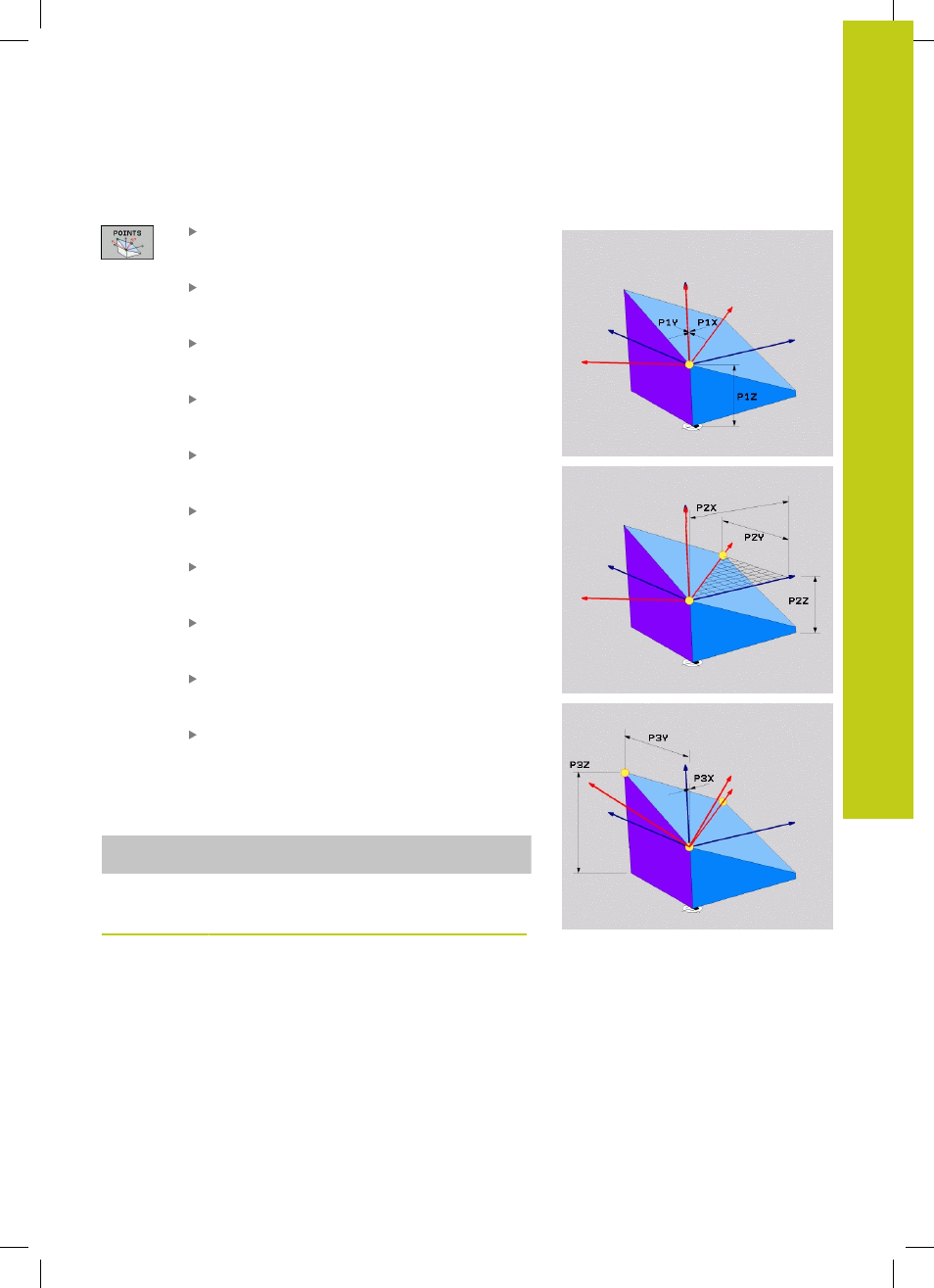

Координата X 1-й точки плоскости? :
координата X P1X 1-й точки плоскости (см. рис.
справа вверху)
Координата Y 1-й точки плоскости?
:
координата Y P1Y 1-й точки плокости (см. рис.
справа вверху)
Координата Z 1-й точки плоскости?
:
координата Z P1Z 1-й точки плоскости (см. рис.
справа вверху)
Координата X 2-й точки плоскости?
:
координата X P2X 2-й точки плоскости (см. рис.
справа в центре)
Координата Y 2-й точки плоскости?
:
координата YP2Y2-й точки плоскости (см. рис.
справа в центре)
Координата Z 2-й точки плоскости?
:
координата Z P2Z 2-й точки плоскости (см. рис.
справа в центре)
Координата X 3-й точки плоскости?
:
координата XP3X3-й точки плоскости (см. рис.
справа внизу)
Координата Y 3-й точки плоскости?
:
координата YP3Y3-й точки плоскости (см. рис.
справа внизу)
Координата Z 3-й точки плоскости?
:
координата Z P3Z 3-й точки плоскости (см. рис.
справа внизу)
Продолжите работу, перейдя к свойствам
позиционирования смотри "Определение
процедуры работы PLANE-функции при
позиционировании", Стр. 415
NC-кадр
N50 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20
P3X+0 P3Y+41 P3Z+32.5 .....*
Используемые сокращения
Сокращение Значение
POINTS
англ. points = точки
