Функция PLANE: наклон плоскости обработки (номер опции #8) 12.2
12
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
419
Пример для станка с круглым столом C и поворотным
столом A. Запрограммированная функция: PLANE SPATIAL
SPA+0 SPB+45 SPC+0
Конечный
выключатель
Начальная позиция
SEQ
Результат
перемещения осей
Отсутствуют
A+0, C+0
не прогр.
A+45, C+90
Отсутствует
A+0, C+0
+
A+45, C+90
Отсутствует
A+0, C+0
–
A–45, C–90
Отсутствует
A+0, C-105
не прогр.
A–45, C–90
Отсутствует
A+0, C-105
+
A+45, C+90
Отсутствует
A+0, C-105
–
A–45, C–90
–90 < A < +10
A+0, C+0
не прогр.
A–45, C–90
–90 < A < +10
A+0, C+0
+
Сообщение об ошибке
Отсутствует
A+0, C-135
+
A+45, C+90

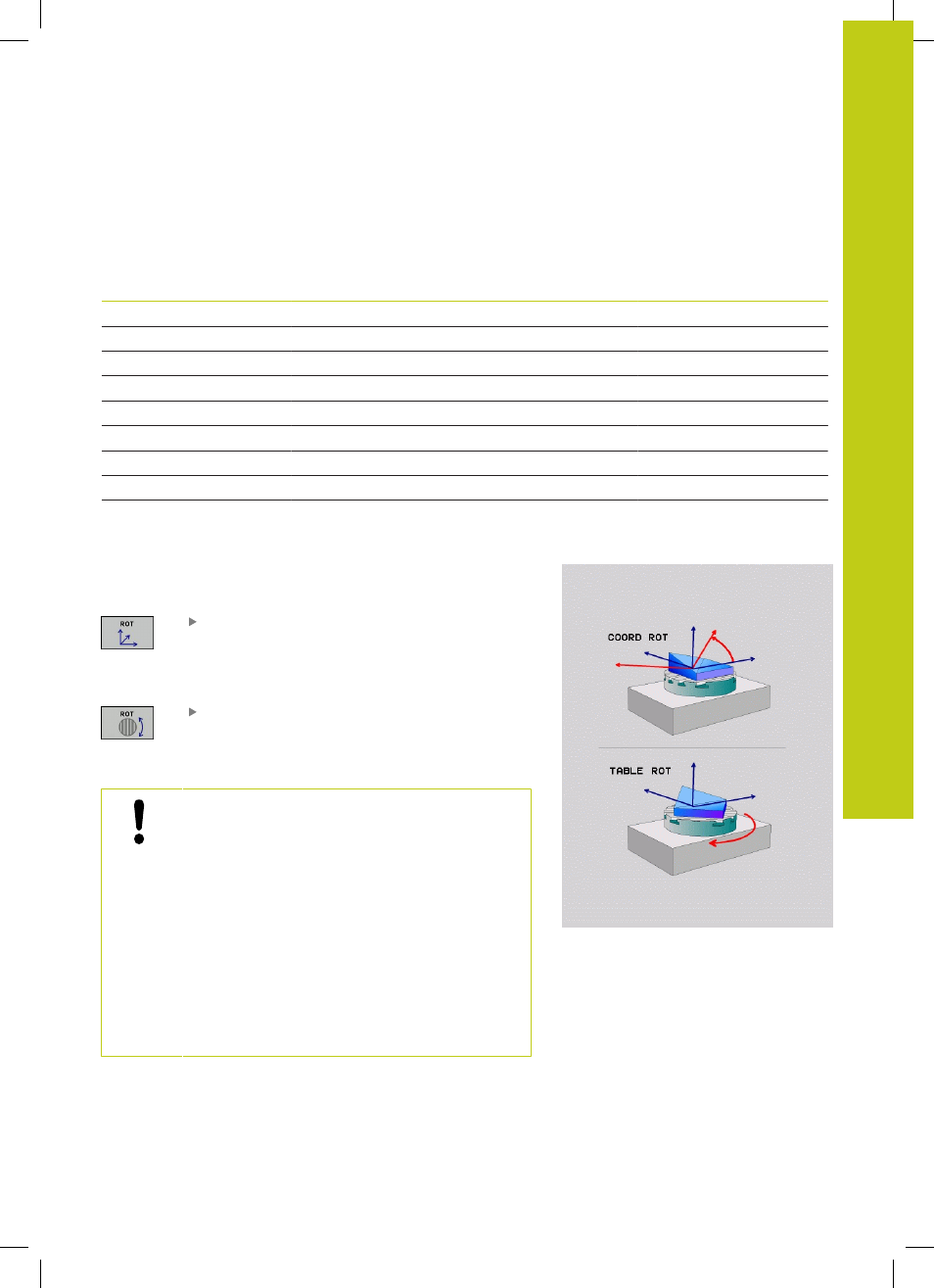

Выбор типа преобразования (ввод в качестве опции)
Для углов наклона, поворачивающих систему координат только
вокруг оси инструментов, существует функция, позволяющая
опредедить вид трансформации:
COORD ROT
задает поворот только системы
координат на определенный угол поворота
при помощи PLANE-функции. Компенсация
поворота осуществляется математически,
круговая ось не движется
TABLE ROT
задает позиционирование круглого
стола на определенный угол поворота при
помощи PLANE-функции. Компенсация
осуществляется путем вращения заготовки
При использовании функции PLANE AXIAL
функции COORD ROT и TABLE ROT не имеют
каких-либо функций.
COORD ROT
Функция Coord Rot активна только
тогда, когда наклон происходит исключительно
вокруг оси инструмента, например, SPC
+45
для оси инструмента Z. Как только для
выполнения требуется подключение второй оси,
автоматически активируется TABLE ROT.
Если функция TABLE ROT используется в
сочетании с разворотом плоскости обработки
и углом поворота 0, ЧПУ поворачивает стол на
угол, определенный для разворота плоскости
обработки.
