Программирование: программирование контуров

6.5

Движение по траектории – полярные координаты

6

238

TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015

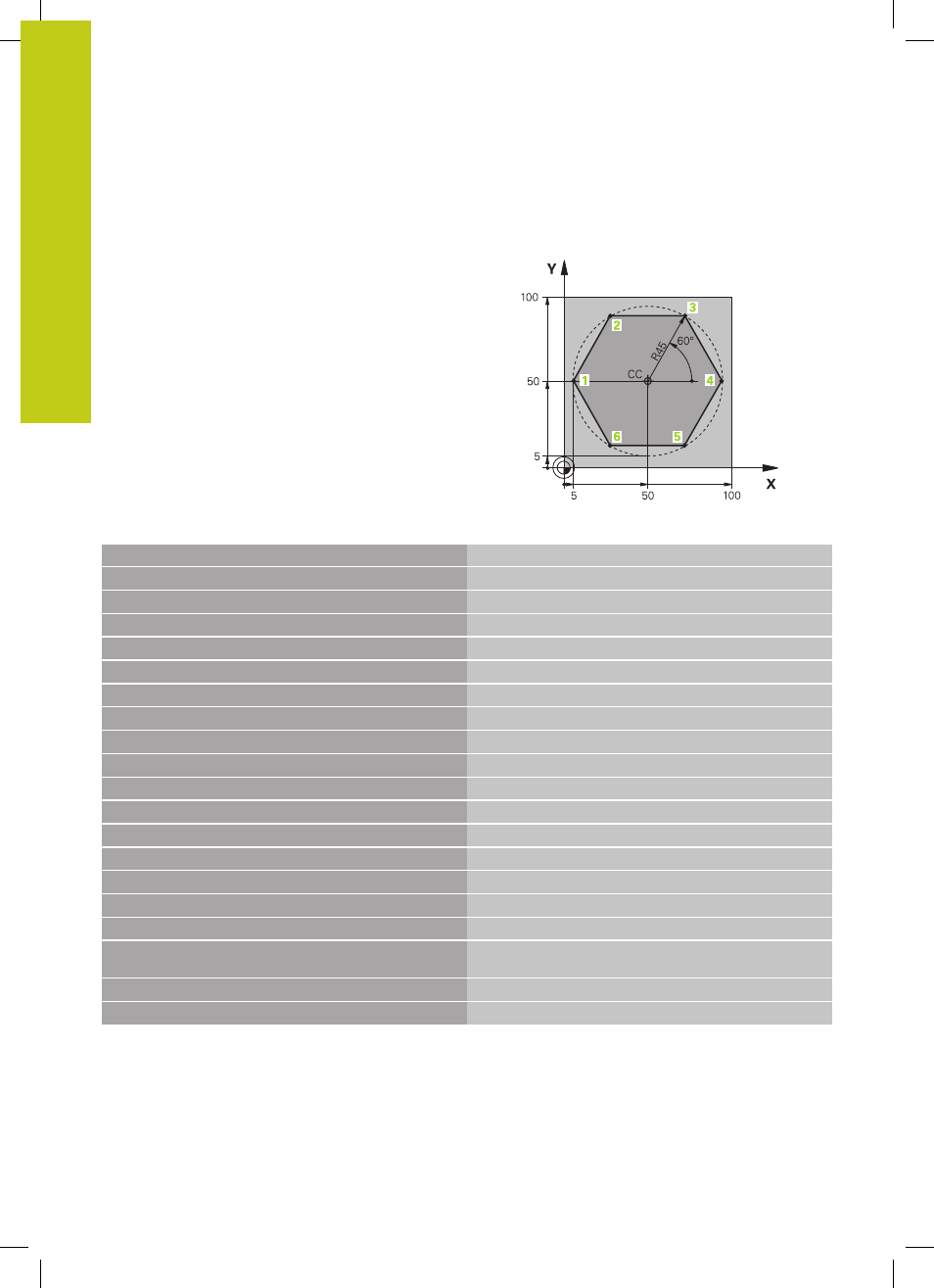

Пример: движение по прямой в полярных

координатах

%LINEARPO G71 *
N10 G30 G17 X+0 Y+0 Z-20 *

Определение заготовки

N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S4000 *

Вызов инструмента

N40 G00 G40 G90 Z+250 *

Определение точки привязки в полярных координатах

N50 I+50 J+50 *

Отвод инструмента

N60 G10 R+60 H+180 *

Предварительное позиционирование инструмента

N70 G01 Z-5 F1000 M3 *

Перемещение на глубину обработки

N80 G11 G41 R+45 H+180 F250 *

Подвод к контуру в точке 1

N90 G26 R5 *

Подвод к контуру в точке 1

N100 H+120 *

Подвод к точке 2

N110 H+60 *

Подвод к точке 3

N120 H+0 *

Подвод к точке 4

N130 H-60 *

Подвод к точке 5

N140 H-120 *

Подвод к точке 6

N150 H+180 *

Подвод к точке 1

N160 G27 R5 F500 *

Отвод по касательной дуге

N170 G40 R+60 H+180 F1000 *

Выход из материала в плоскости обработки, отмена

поправки на радиус

N180 G00 Z+250 M2 *

Выход из материала по оси шпинделя, конец программы

N99999999 %LINEARPO G71 *
