Программирование: Многоосевая обработка

12.2 Функция PLANE: наклон плоскости обработки (номер опции #8)

12

410

TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015

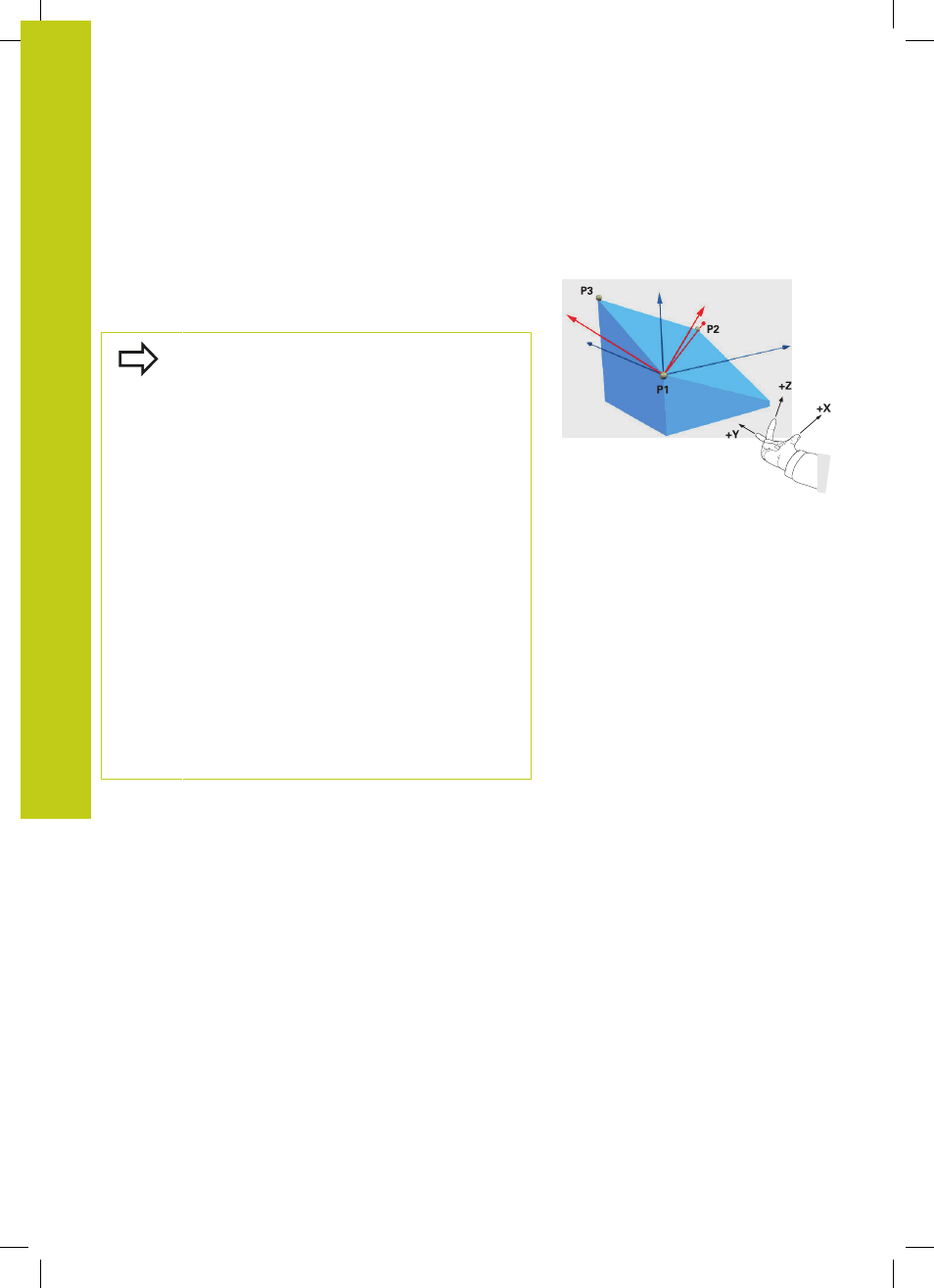

Определение плоскости обработки по трем

точкам: PLANE POINTS

Применение

Плоскость обработки можно однозначно определить, указав

три произвольные точки от P1 до P3 данной плоскости

.

Этот вариант реализован в функции PLANE POINTS.

Обратите внимание перед

программированием

Отрезок, соединяющий точку 1 и точку 2, задает

направление наклоненной главной оси (оси X, где

ось Z - ось инструмента).
Направление наклонной оси инструмента

определяется через положение 3-й точки по

отношению к соединительной линии между

пунктом 1 и пунтом 2. Согласно правилу правой

руки (большой палец = ось X, указательный палец

= ось Y, средний палец = ось Z, см. рис. справа

сверху), действительно следующее: большой

палец (ось X) указывает направление от точки 1 к

точке 2, указательный палец (ось Y) параллелен

наклонной оси Y в направлении к точке 3. В таком

случае средний палец указывает направление

наклонной оси инструмента.
Эти три точки определяют наклон плоскости.

Положение активной нулевой точки система ЧПУ

не меняет.
Описание параметров для процедуры работы

при позиционировании: смотри "Определение

процедуры работы PLANE-функции при

позиционировании", Стр. 415.
