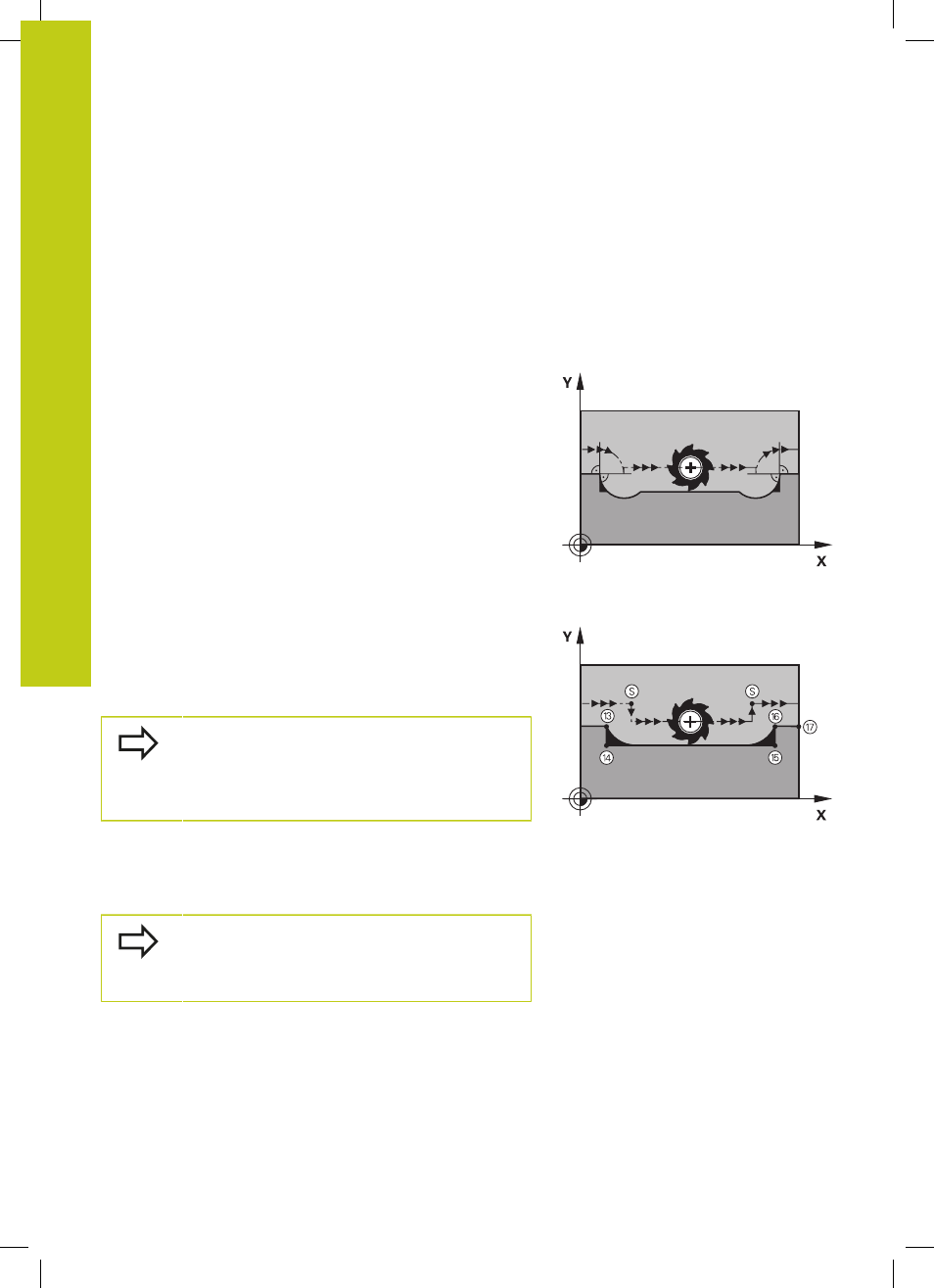

Обработка небольших выступов контура:

функция M97

Стандартная процедура

Система ЧПУ добавляет на участке внешнего угла контура

переходную дугу. Если выступы контура слишком малы,

инструмент при этом может повредить контур
В таких местах ЧПУ прерывает отработку программы и выдает

сообщение об ошибке “Радиус инструмента слишком велик”.

Процедура работы с M97

ЧПУ определяет точку пересечения траекторий для элементов

контура – как для внутренних углов – и перемещает инструмент

над этой точкой.
Следует программировать M97 в том кадре, в котором заданы

координаты точки внешнего угла.

Вместо M97 следует использовать значительно

более эффективную функцию M120 LA, смотри

"Предварительный расчет контура с поправкой

на радиус (LOOK AHEAD): M120 (Опция ПО

Miscellaneous functions)", Стр. 365!

Действие

M97 действует только в том кадре программы, в котором была

запрограммирована M97.

Угол контура при использовании M97 не

обрабатывается полностью. Возможно, возникнет

необходимость дополнительно обработать угол

контура инструментом меньшего размера.
