Программирование: программирование контуров
6.4 Движение по траектории – декартовы координаты
6
224
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015

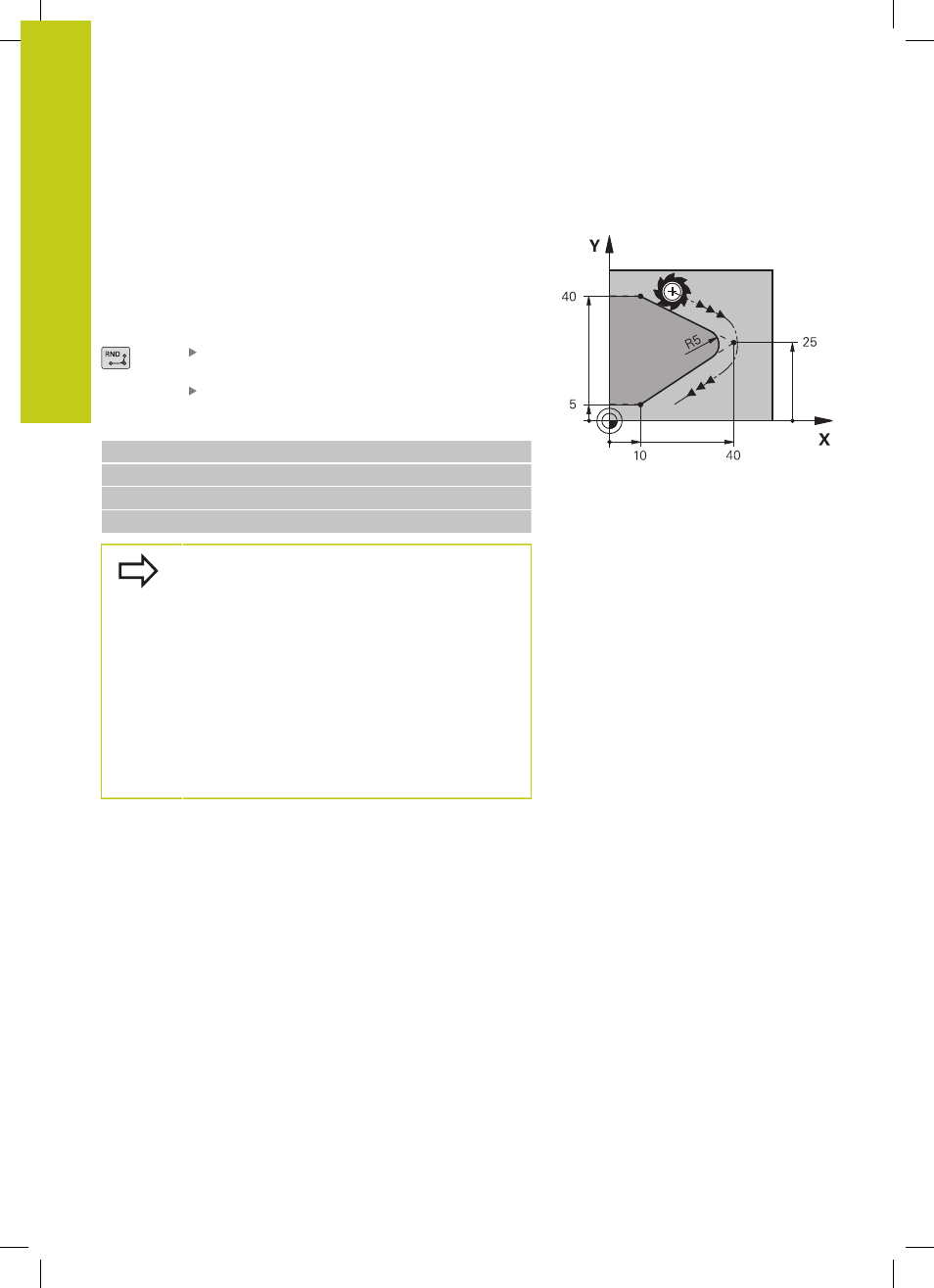

Скругление углов G25
Функция G25 скругляет углы контура.
Инструмент перемещается по круговой траектории, плавно
примыкающей как к предыдущему, так и к последующему
элементу контура.
Скругление должно выполняться при помощи вызванного в
данный момент инструмента.
Радиус скругления : радиус дуги окружности,
если необходимо:
Подача F
(активна только в G25-кадре)
Примеры NC-кадров
N50 G01 X+10 Y+40 G41 F300 M3*
N60 G01 X+40 Y+25*
N70 G25 R5 F100*
N80 G01 X+10 Y+5*
Предыдущий и последующий элемент контура
должны содержать обе координаты плоскости,
на которой производится скругление углов. Если
контур обрабатывается без поправки на радиус
инструмента, следует ввести обе координаты
плоскости обработки.
Подвод к угловой точке не выполняется.
Запрограммированная в G25-кадре подача
действительна только в данном G25-кадре. Затем
снова принимается подача, запрограммированная
перед G25-кадром.
G25
-кадр можно использовать для плавного
подвода к контуру
