Программирование: передача данных из файлов САПР
7.3
DXF-конвертер (номер опции #42)
7
256
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
7.3
DXF-конвертер (номер опции #42)
Применение

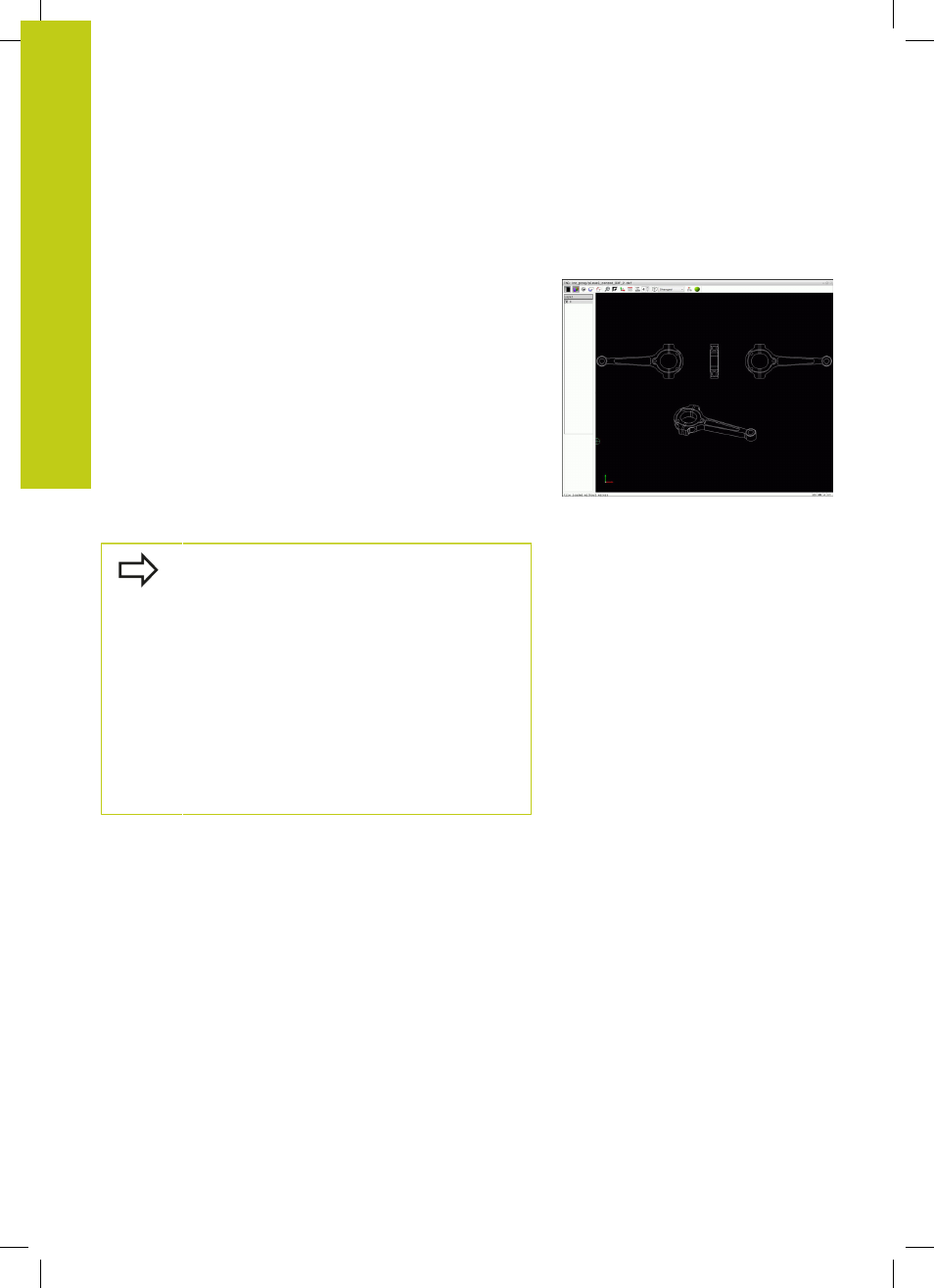

DXF-файлы можно открыть непосредственно в системе
ЧПУ для извлечения контуров или позиций обработки, а
также их сохранения в памяти в виде программ в диалоге
открытым текстом или в виде файлов точек. Программы в
диалоге открытым текстом, получаемые при выборе контура,
отрабатываются также системами ЧПУ более ранних версий,
так как программы контура содержат только L- и CC-/C-кадры.
Если файлы обрабатываются в режиме работы
Программирование
, система ЧПУ по умолчанию создает
программы контура с расширением .H и файлы точек
обработки с расширением .PNT. Однако в диалоговом окне
«Сохранить» вы можете выбрать любой тип файла. Кроме того,
вы также можете добавить выбранный контур или отмеченные
позиции обработки в буфер обмена ЧПУ, чтобы затем вставить
их непосредственно в NC-программу.
Обрабатываемый файл следует сначала
сохранить на жестком диске ЧПУ.
Перед загрузкой в систему ЧПУ следует
убедиться в том, что имя файла не содержит
пробелов или запрещенных специальных знаков,
смотри "Имена файлов", Стр. 112.
Система ЧПУ поддерживает самый
распространенный формат DXF, а именно R12
(соответствует AC1009).
Система ЧПУ не поддерживает двоичного
формата DXF. При создании DXF-файла из
CAD-программы или из графической программы
обратите внимание на необходимость его
сохранения в формате ASCII.
