Движения по траектории – Программирование cвободного
контура FK (номер опции #19)
6.6
6
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
247

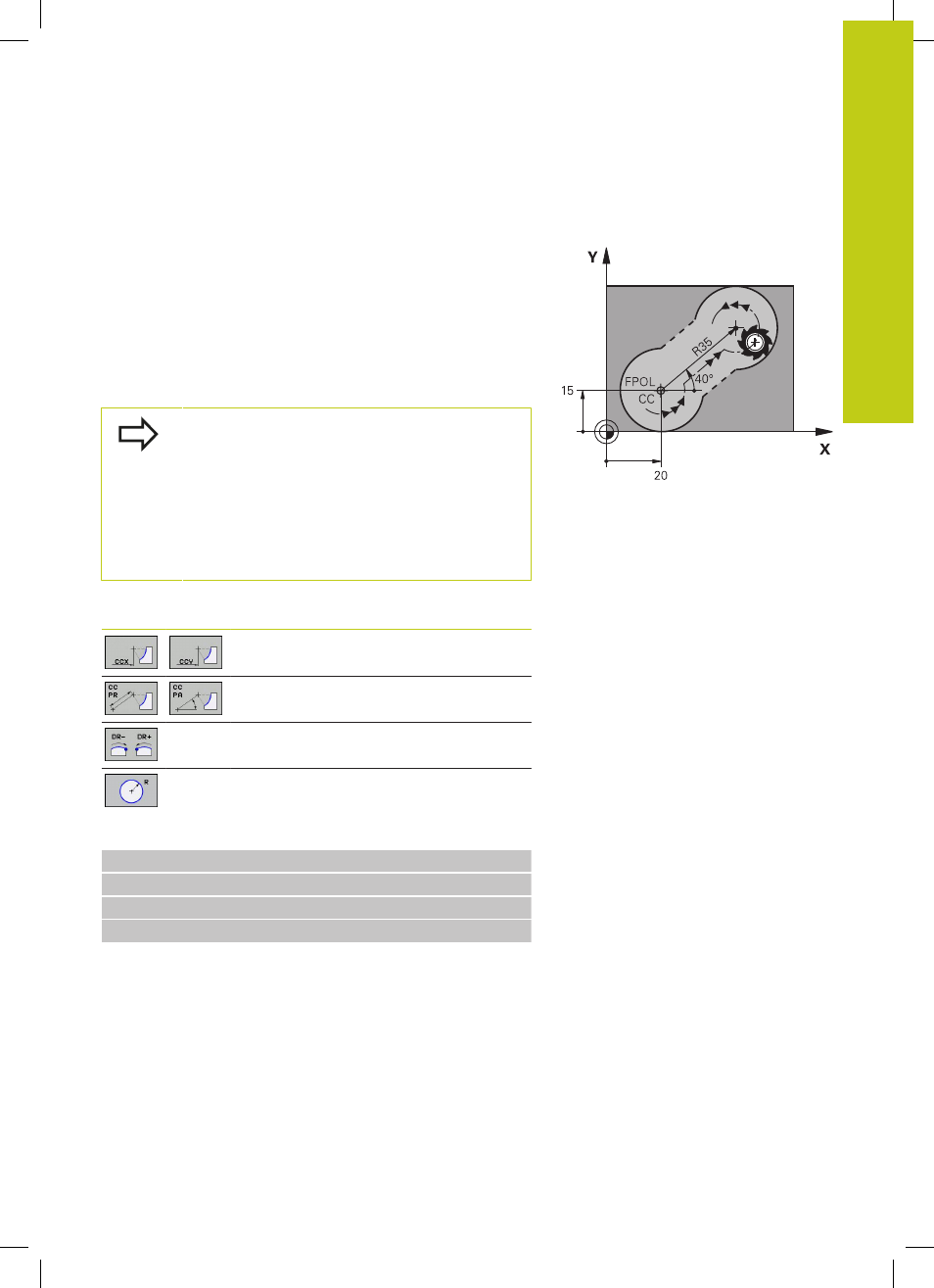

Центр окружности CC, радиус и направление вращения в
FC-/FCT-кадре
Для свободно программируемых круговых траекторий ЧПУ
рассчитывает центр окружности, исходя из введенных данных.
Благодаря этому можно программировать полный круг в кадре
также при помощи FK-программирования.
Если вам необходимо определить центр окружности через
полярные координаты, полюс следует определять не с
помощью CC, а посредством функции FPOL. Действие функции
FPOL сохраняется до следующего кадра, содержащего
функцию FPOL, и задается в декартовых координатах.
Стандартно запрограммированный или
рассчитанный центр окружности в новом FK-
фрагменте не сохраняется в качестве полюса или
центра окружности: если запрограммированные
в обычном режиме программирования полярные
координаты относятся к полюсу, определенному
ранее в CC-кадре, то после FK-фрагмента
координаты этого полюса задаются повторно при
помощи CC-кадра.
Экранные
клавиши
Известные данные
Центр в декартовых координатах
Центр в полярных координатах
Направление вращения круговой
траектории
Радиус круговой траектории
Примеры NC-кадров
N10 FC CCX+20 CCY+15 DR+ R15
N20 FPOL X+20 Y+15
N30 FL AN+40
N40 FC DR+ R15 CCPR+35 CCPA+40
