Установка точек привязки при помощи трехмерного щупа
(номер опции #17)
14.10
14
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
501
Определение угла между опорной осью угла и кромкой
заготовки
Выберите функцию ощупывания: нажмите
Softkey ОЩУПЫВАНИЕ ROT
Угол разворота: запишите отображаемый
угол поворота, если впоследствии захотите
восстановить выполненный ранее разворот
плоскости обработки
Выполните разворот плоскости обработки по
стороне, используемой для сравнения смотри
"Компенсация смещения заготовки посредством
трехмерного измерительного щупа (номер
опции #17)", Стр. 486
С помощью Softkey ОЩУПЫВАНИЕ ROT
выведите индикацию угла между опорной
осью угла и кромкой заготовки в качестве угла
разворота
Отмените разворот плоскости обработки
или восстановите первоначальный разворот
плоскости обработки
Назначьте для угла разворота записанное
значение
Определение угла между двумя кромками заготовки
Выберите функцию ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ ROT
Угол разворота: запишите указанный угол разворота, если
впоследствии захотите восстановить выполненный ранее
разворот плоскости обработки
Выполните разворот плоскости обработки для первой
стороны смотри "Компенсация смещения заготовки
посредством трехмерного измерительного щупа (номер
опции #17)", Стр. 486
Ощупывание второй стороны производится как же, как при
развороте плоскости обработки, не задавайте для угла
разворота значение, равное 0!

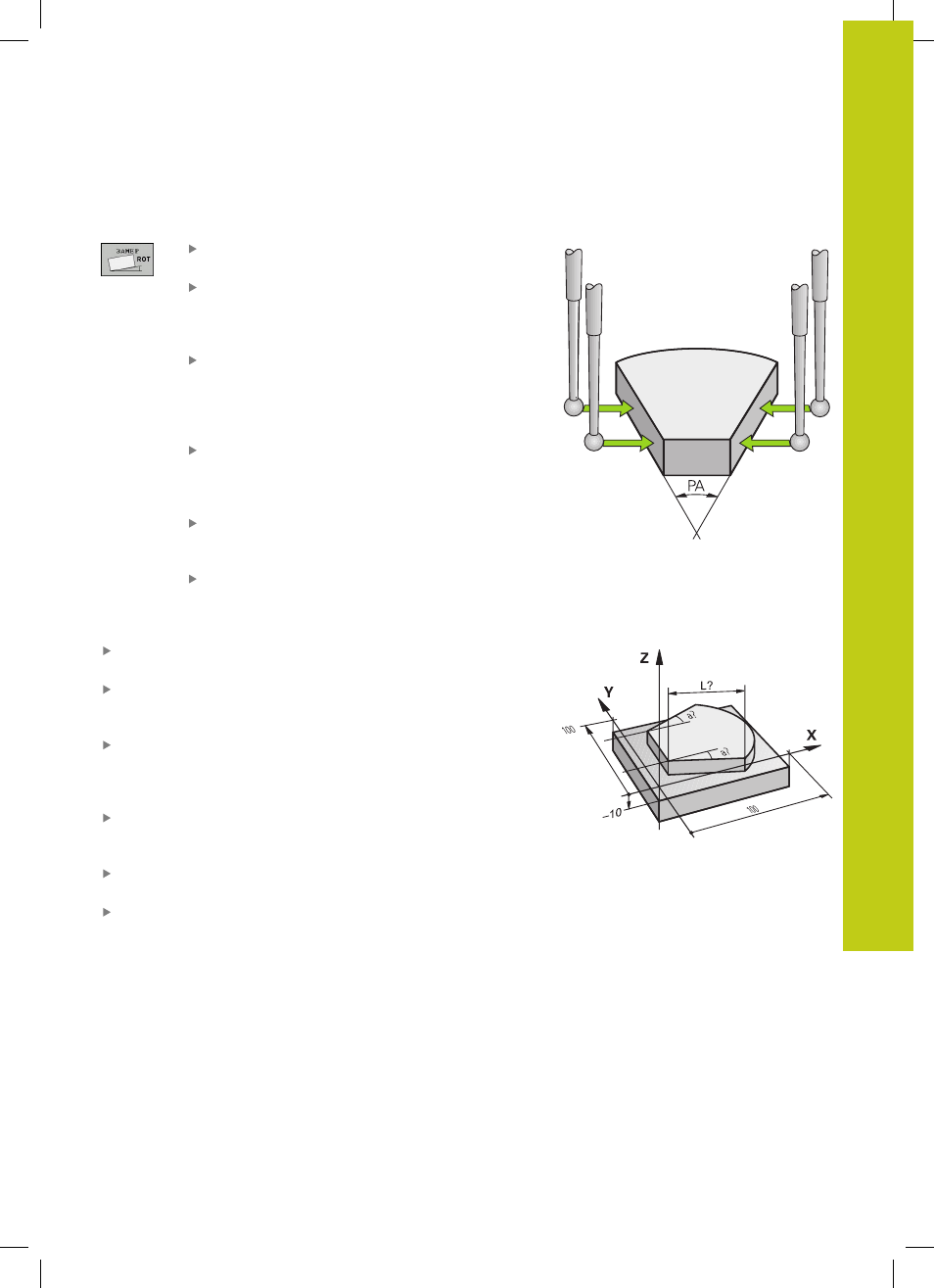

С помощью Softkey ОЩУПЫВАНИЕ ROT отобразите угол РА
между кромками заготовки как угол разворота
Отмените разворот плоскости обработки или восстановите
первоначальный разворот плоскости обработки: задайте
для угла разворота записанное значение
