Вход в контур и выход из контура

6.3

TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015

219

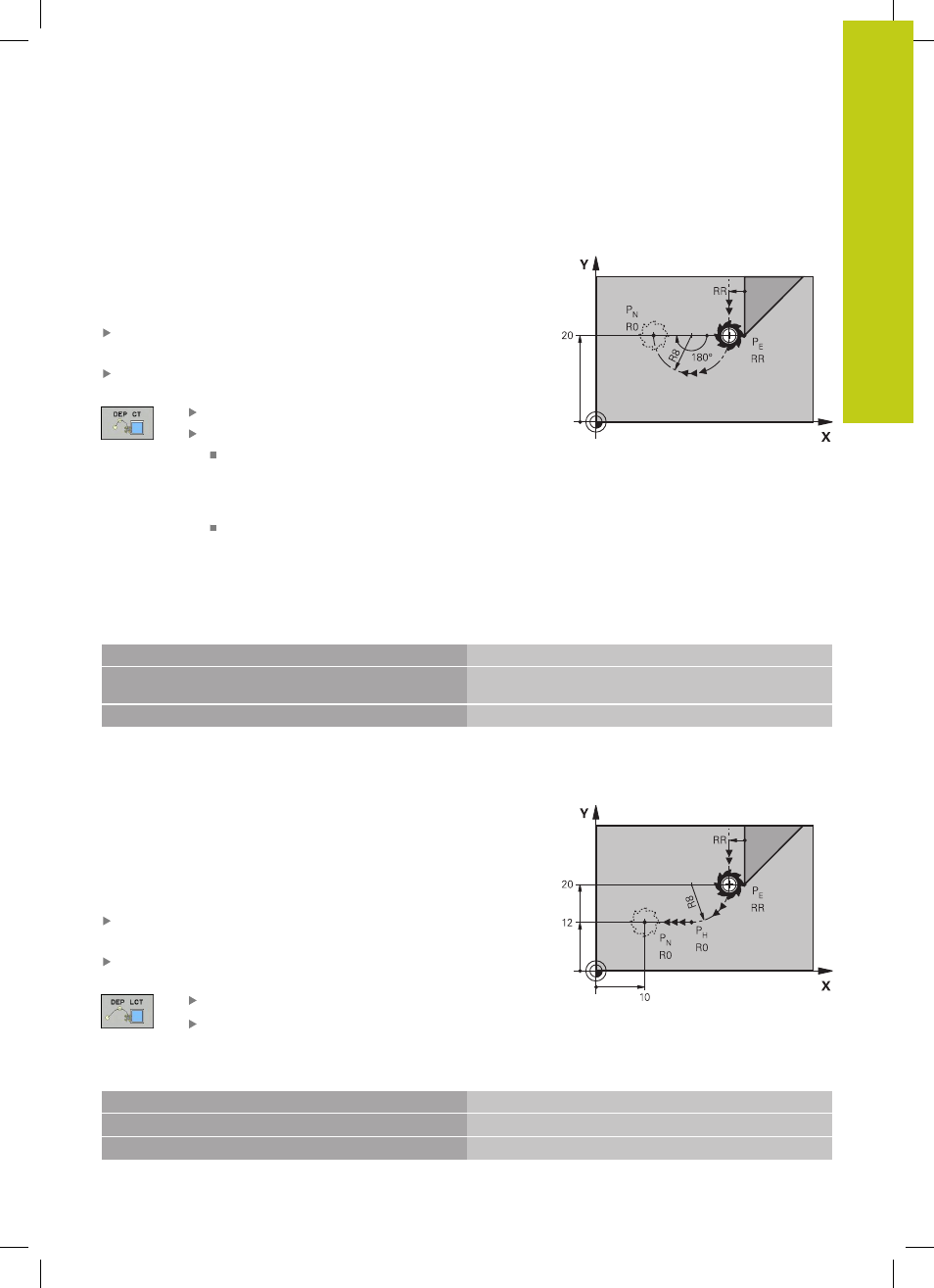

Отвод по круговой траектории с тангенциальным

примыканием: DEP CT

Система ЧПУ перемещает инструмент по круговой траектории

от последней точки контура P

к конечной точке P

. Круговая

траектория примыкает к последнему элементу контура по

касательной.

Запрограммируйте последний элемент контура с конечной

точкой P

и поправкой на радиус

Начните диалог с помощью кнопки APPR/DEP и клавиши

Softkey DEP CT:

Центральный угол CCA круговой траектории
Радиус R круговой траектории

Инструмент должен быть отведен от

заготовки с той стороны, которая была

задана коррекцией на радиус: введите

положительное значение для R.
Инструмент должен быть отведен от

заготовки со стороны,

противоположной

той, для которой была задана поправка на

радиус: введите отрицательное значение

для R.

R0=G40; RL=G41; RR=G42

Примеры NC-кадров

N20 G01 Y+20 G42 F100

Последний элемент контура: PE с поправкой на радиус

N30 DEP CT CCA 180 R+8 F100

Центральный угол=180°, Радиус круговой траектории=8

мм

N40 G00 Z+100 M2

Выход из материала по оси Z, возврат, конец программы

Отвод вдоль контура по касательной дуге,

плавно переходящей в прямую: DEP LCT

Система ЧПУ перемещает инструмент по круговой траектории

от последней точки контура P

к вспомогательной точке P

Оттуда она перемещает его по прямой к конечной точке P

Последний элемент контура и прямая P

– P

имеют плавные

переходы в круговую траекторию. Таким образом, круговая

траектория однозначно определена через радиус R.

Запрограммируйте последний элемент контура с конечной

точкой P

и поправкой на радиус

Начните диалог с помощью кнопки APPR/DEP и клавиши

Softkey DEP LCT:

Введите координаты конечной точки P

Радиус R круговой траектории. Введите

положительное значение для R
