Графика программирования
4.7
4
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
149
4.7
Графика программирования

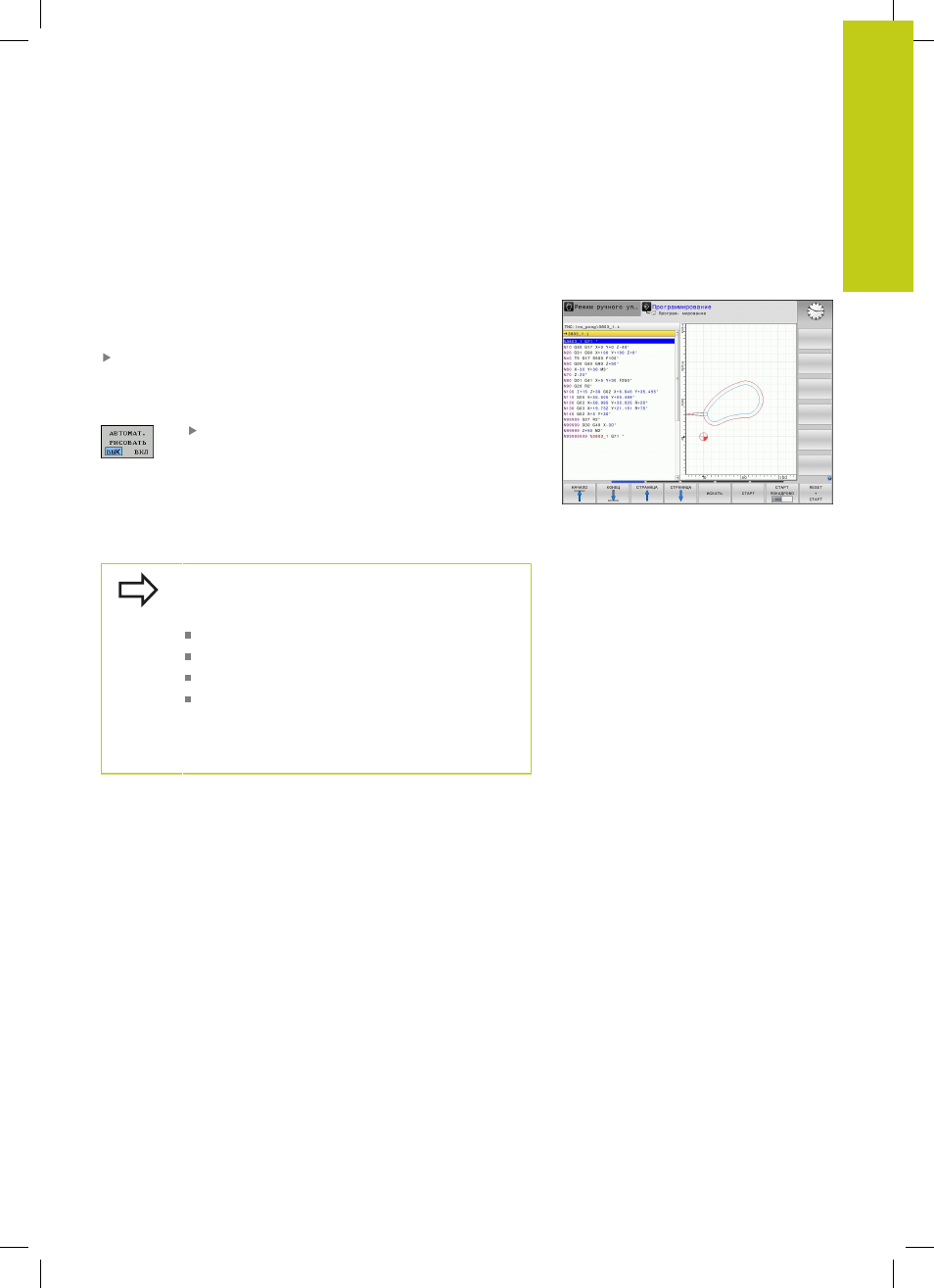

Параллельное выполнение/невыполнение
функции графики при программировании
Во время составления программы система ЧПУ может
отображать запрограммированный контур с помощью
двумерной графики.
Для разделения экрана дисплея переключитесь на
изображение программы слева и графики справа: нажмите
клавишу переключения дисплея и Softkey ПРОГРАММА +
ГРАФИКА
Установите клавишу Softkey АВТОМАТ.
РИСОВАТЬ
в положение ВКЛ. Во время ввода
строк программы, ЧПУ показывает каждое
запрограммированное движение по в окне
графики справа
Чтобы ЧПУ не выполняло функцию графики, установите
Softkey АВТОМАТ. РИСОВАТЬ на ВЫКЛ.
Если АВТОМАТИЧ. установлено на ВКЛ, при
создании двухмерной графики усправление не
будет учитывать:
Повторы частей программ
Операции перехода
M-функции, например, M2 или M30
Вызовы цикла
Используйте автоматическую графику
исключительно во время контурного
программирования.
