Программирование: управление палетами

13.1 Управление палетами (номер опции #22)

13

434

TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015

13.1

Управление палетами (номер

опции #22)

Применение

Управление палетами - это функция, зависящая

от станка. Ниже описываются функции в

стандартном объеме. Следуйте указаниям

инструкции по обслуживанию станка!

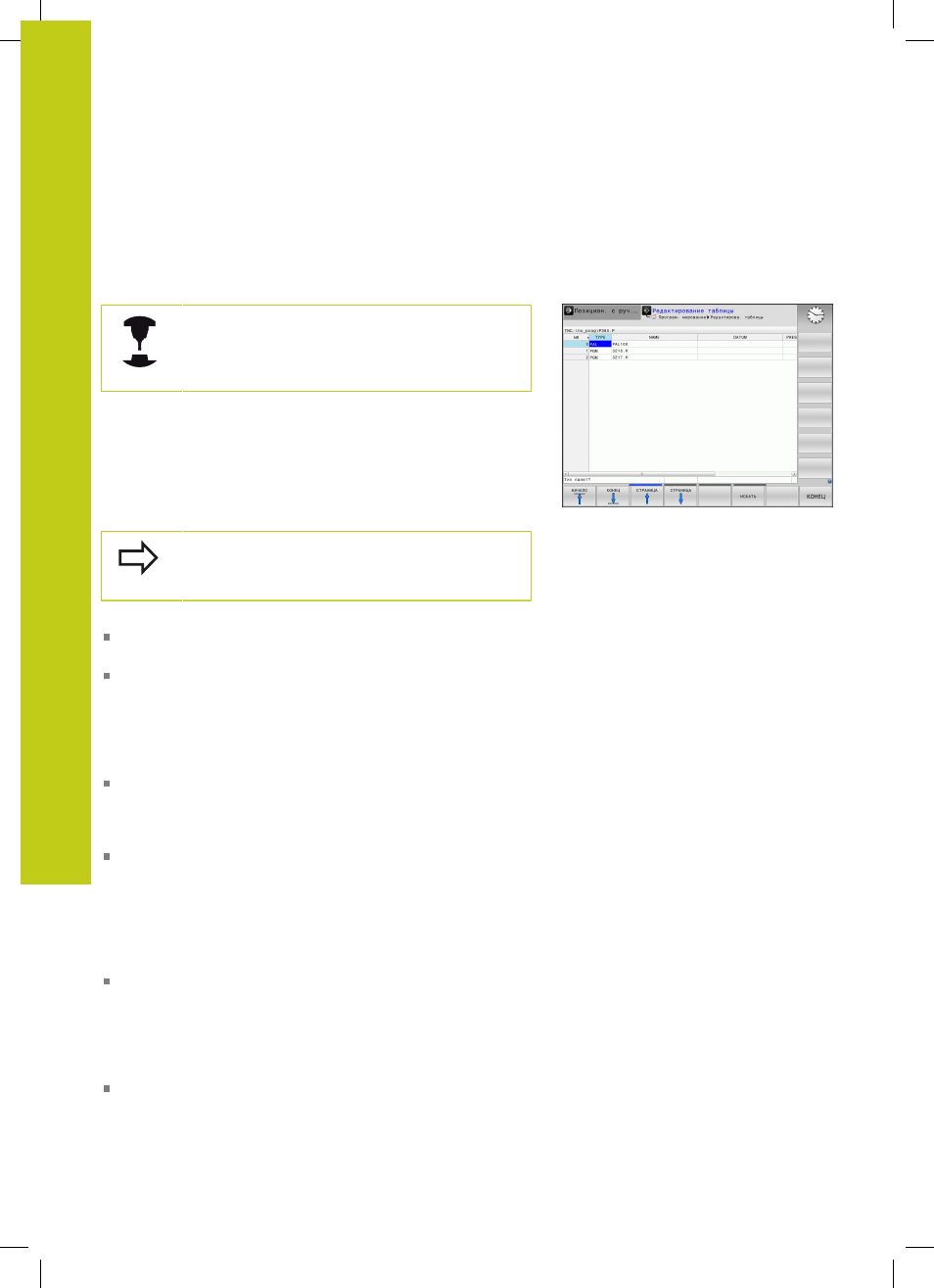

Таблицы палет (.P) применяются в центрах обработки вместе

с устройствами смены палет: таблица палет вызывает для

различных палет относящиеся к ним программы обработки

и активирует смещение нулевых точек или таблицы нулевых

точек.
Можно также использовать таблицы палет для поочередной

отработки различных программ с разными точками привязки.

При создании таблицы палет или ее

редактировании, имя файла всегда должно

начинаться с буквы.

Таблицы палет содержат следующие сведения:

TYPE

(запись строго обязательна): Обозначение палеты или

NC-программы (выберите с помощью кнопки ENT)
NAME

(запись строго обязательна): Имя палеты или имя

программы. Имена палет устанавливает производитель

станка (соблюдайте указания инструкции по обслуживанию

станка). Имена программ должны сохраняться в той же

директории, что и таблицы палет, в противном случае нужно

полностью ввести путь к программе
PRESET

(задавать не обязательно): Номер предустановки

из таблицы предустановок. Заданный здесь номер

предустановки интерпретируется системой ЧПУ как точка

привязки палеты.
DATUM

(задавать не обязательно): Имя таблицы нулевых

точек. Таблицы нулевых точек должны сохраняться в той

же директории, что и таблицы палет, в противном случае

нужно полностью ввести путь к таблице нулевых точек.

Нулевые точки из таблицы нулевых точек активируются в

NC-программе с помощью цикла 7 СМЕЩЕНИЕ НУЛЕВОЙ

ТОЧКИ
LOCATION

(запись строго обязательна): Ввод "MA"

обозначает, что в зажиме станка находится палета

(зажим зажат) и выполняется обработка. Система ЧПУ

обрабатывает только те палеты, которые обозначены "MA".

Нажмите кнопку ENT для ввода "MA". С помощью клавиши

NO ENT можно удалить ввод.
LOCK

(ввод по выбору): заблокировать обработку строки

палет. При нажатии кнопки ENT обработка помечается

"*" и блокируется. С помощью клавиши NO ENT можно

снова удалить блокировку. Вы можете заблокировать

обработку отдельной программы, зажима или всей

палеты. Незаблокированные строки (например, PGM)

заблокированной палеты также не выполняются.
