Описание контуров с помощью математических функций 9.3
9
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
299
9.3 Описание контуров с помощью
математических функций
Применение
При помощи Q-параметров можно задавать в программе
обработки основные математические функции:
Выбор функции Q-параметра: нажмите клавишу Q
(поле для ввода числовых значений, справа). Панель
многофункциональных клавиш Softkey отобразит функции
Q-параметров
Выбор основных математических функций: нажмите Softkey
ОСН. ФУНКЦ. Система ЧПУ отобразит следующие клавиши
Softkey:

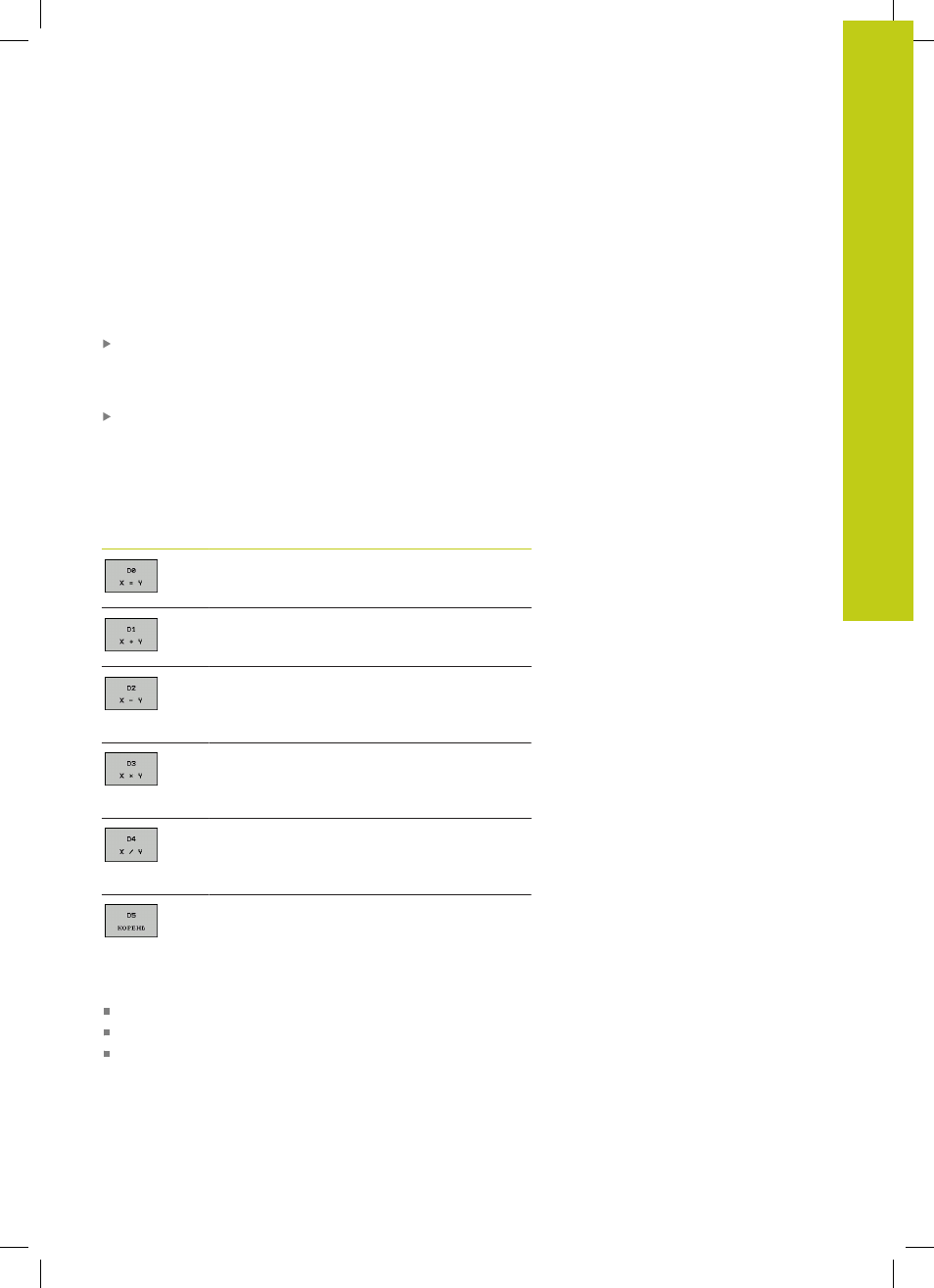

Обзор
Экранная
клавиша
Функция
D00 : ПРИСВОЕНИЕ
, например, D00 Q5 P01 +60 *
Непосредственно присвоить значение
D01
: СЛОЖЕНИЕ
, например, D01 Q1 P01 -Q2 P02 -5 *
Вывести сумму двух значений и присвоить
D02
: ВЫЧИТАНИЕ
, например, D02 Q1 P01 +10 P02 +5 *
Вычесть одно значение из другого и
присвоить
D03
: УМНОЖЕНИЕ
, например, D03 Q2 P01 +3 P02 +3 *
Умножить одно значение на другое и
присвоить
D04
: ДЕЛЕНИЕ, например, D04 Q4 P01
+8 P02 +Q2 * Поделить одно значение на
другое и присвоить Запрещается: Деление
на 0!
D05
: КОРЕНЬ, например, D05 Q50 P01 4
* Извлечь корень из числа и присвоить
Запрещается: Извлечение корня из
отрицательной величины!
С правой стороны знака “=” можно ввести:
два числа
два Q-параметра
одно число и один Q-параметр
Q-параметры и числовые значения в уравнениях можно ввести
со знаком перед показателем.
