Программирование: Многоосевая обработка
12.2 Функция PLANE: наклон плоскости обработки (номер опции #8)
12
402
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015

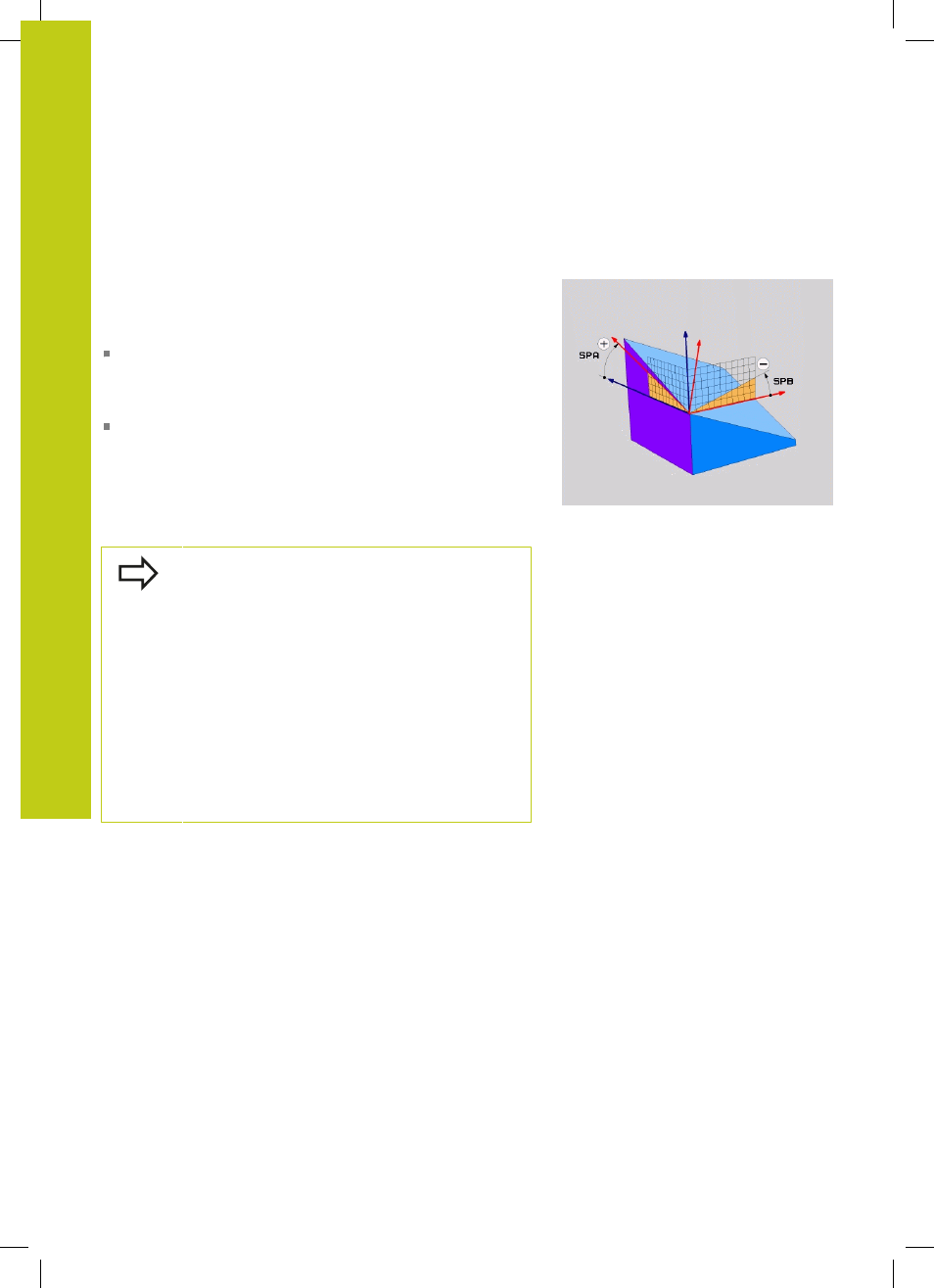

Определение плоскости обработки через
пространственный угол: PLANE SPATIAL
Применение
Пространственные углы определяют уровень обработки путем
не более трех вращений вокруг системы координат, для чего
предусмотрено два ракурса, которые всегда ведут к тому же
результату.
Вращения вокруг системы координат у неподвижного
станка:
последовательность вращений начинается вокруг
оси станка C, затем продолжается вокруг оси станка B и
заканчивается вокруг оси станка A.
Вращения вокруг поворотной системы координат:
последовательность вращений начинается вокруг оси
станка C, затем продолжается вокруг оси вращения B
и заканчивается вокруг оси вращения A. Этот ракурс,
как правило, доступнее, поскольку вращение системы
координат представляется лучше благодаря определению
оси вращения.
Обратите внимание перед
программированием
Оператор всегда должен определять все три
пространственных угла SPA, SPB и SPC, даже если
значение одного из углов равно 0.
Принцип работы соответствует циклу G80, если
ввод данных в цикле G80 производился на вводе
пространственного угла со стороны станка.
PLANE SPATIAL
запрещен, если цикл 8
ZERK.OTRASHENJE
активен.
Описание параметров для процедуры работы
при позиционировании: смотри "Определение
