Движения по траектории – Программирование cвободного
контура FK (номер опции #19)
6.6
6
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
251

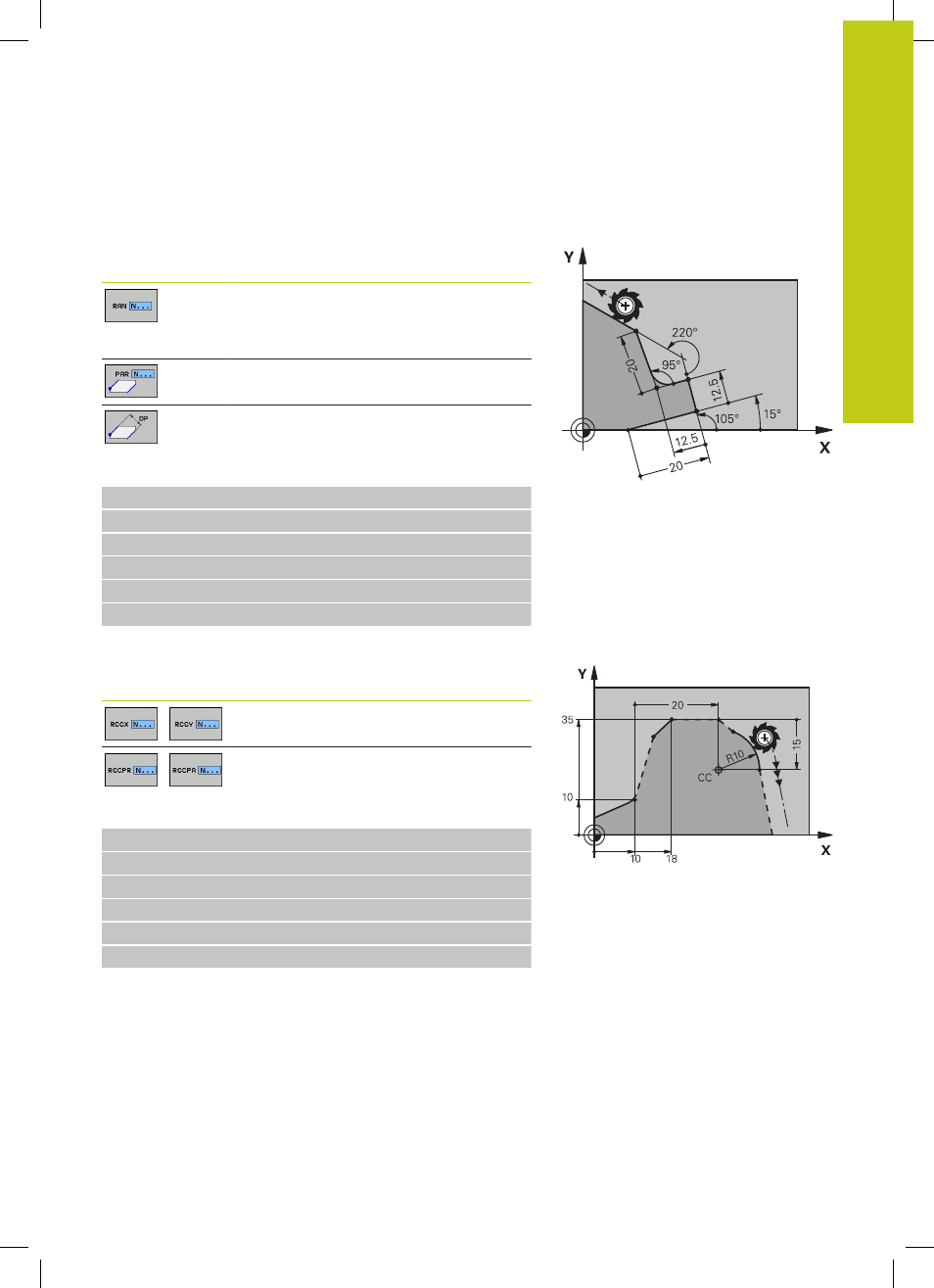

сылка на кадр N: направление и расстояние между
элементами контура
Экранная
клавиша
Известные данные
Угол между прямой и другим элементом
контура или между входной касательной
к дуге окружности и другим элементом
контура
Прямая, параллельная другому элементу
контура
Расстояние от прямой до параллельного
элемента контура
Примеры NC-кадров
N10 FL LEN 20 AN+15
N20 FL AN+105 LEN 12.5
N30 FL PAR 10 DP 12.5
N40 FSELECT 2
N50 FL LEN 20 IAN+95
N60 FL IAN+220 RAN 20
Ссылка на кадр N: Центр окружности CC
Экранная
клавиша
Известные данные
Декартовы координаты центра
окружности относительно кадра N
Полярные координаты центра
окружности относительно кадра N
Примеры NC-кадров
N10 FL X+10 Y+10 G41
N20 FL ...
N30 FL X+18 Y+35
N40 FL ...
N50 FL ...
N60 FC DR- R10 CCA+0 ICCX+20 ICCY-15 RCCX10 RCCY30
