Программирование: передача данных из файлов САПР
7.3 DXF-конвертер (номер опции #42)
7
260
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015

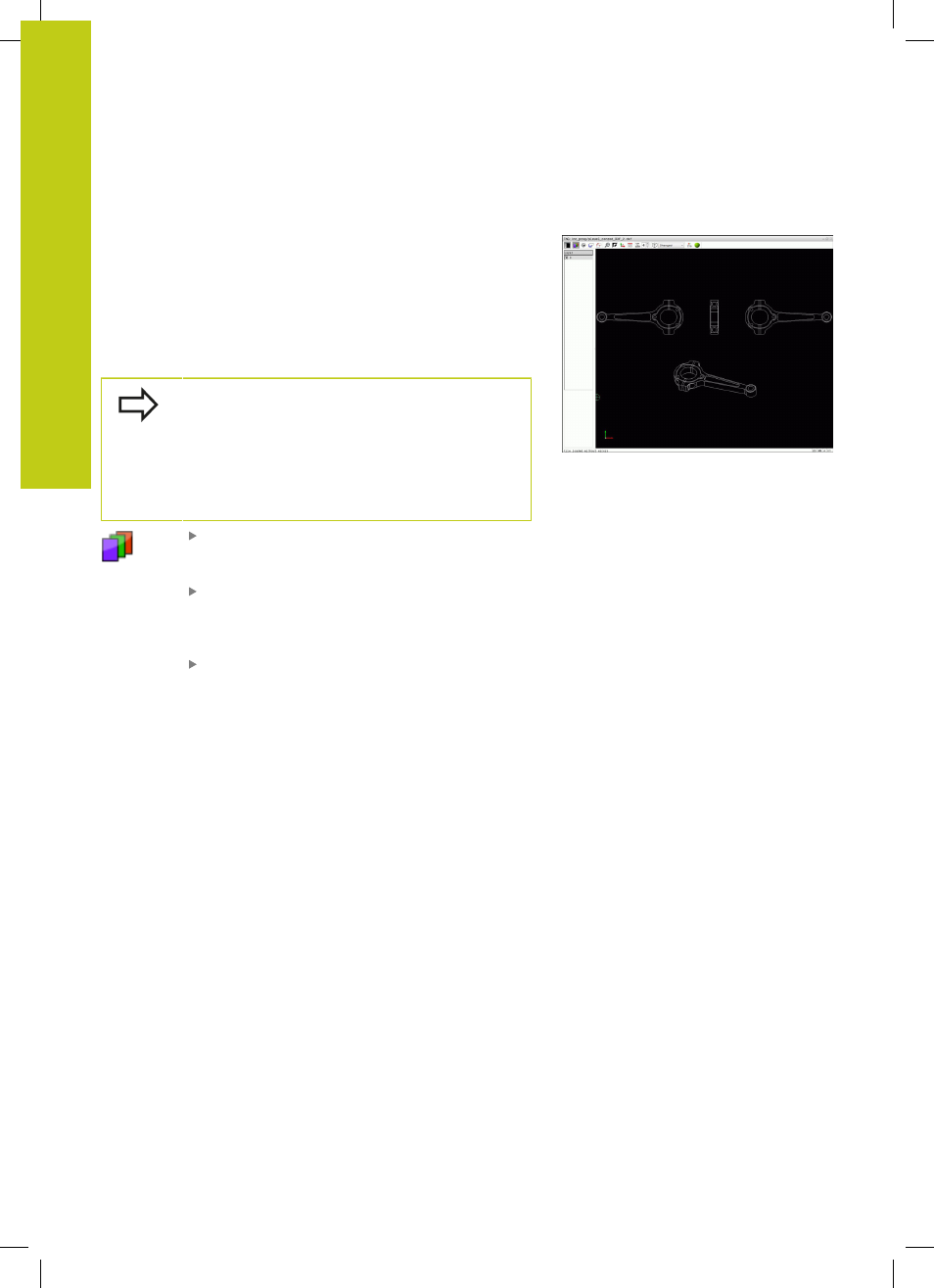

Настройка слоя
DXF-файлы, как правило, содержат, несколько слоев (уровней).
С помощью технологии послойного построения программист
группирует разнообразные элементы, например, сам контур
заготовки, размеры, вспомогательные и конструктивные линии,
штриховки и тексты надписей.
При выборе контура, чтобы не допустить отображения на
дисплее большого количества лишней информации, можно
выключить все избыточные слои, содержащиеся в DXF-файле.
DXF-файл, предназначенный для обработки,
должен содержать не менее одного слоя.
Элементы, не отнесенные ни к одному слою,
атоматически помещаются в слой "анонимный".
Контур можно выбрать даже в том случае, если
программист сохранил его в памяти в разных
слоях.
Выбор режима для настройки слоя: система
ЧПУ отображает в окне списков все слои,
содержащиеся в активном DXF-файле
Выключить слой: нажимая левую клавишу
мыши выбрать желаемый уровень и отключить
нажатием на флажок. В качестве альтернативы
можно использовать пробел
Включить слой: нажимая левую клавишу
мыши, выбрать желаемый уровень и включить
нажатием на флажок. В качестве альтернативы
можно использовать пробел
